4  Verschaltung eines Multicluster-Systems
Position
Bezeichnung
R
Datenkabel zur
Kommunikation innerhalb
des Clusters
Öffnungen in Kabeltüllen
4.1.2

Anschluss des Slave 1 im Main Cluster

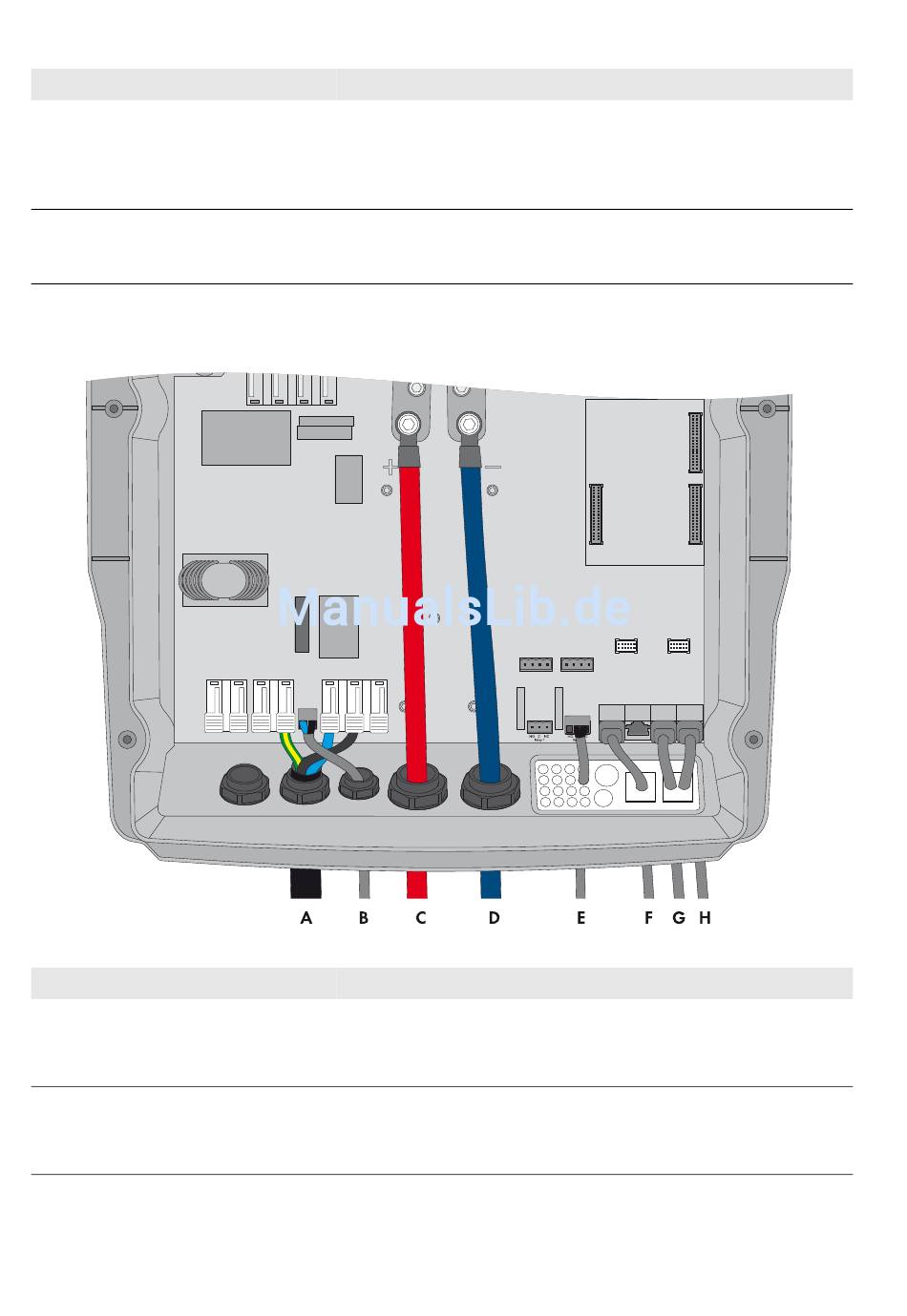

Abbildung 3: Anschluss des Slave 1 im Main Cluster
Position
Bezeichnung
A
AC-Leistungskabel
B
Messkabel zur
Spannungsmessung
20
Multicluster-IS-de-10
Beschreibung / Hinweis
Sunny Island: Anschluss ComSync In
Multicluster Box: Anschluss ComSync Out
Der Kommunikationsbus muss am ersten und letzten Teilnehmer mit einem
Abschlusswiderstand abgeschlossen sein.
Nicht benutzte Öffnungen in Kabeltüllen des Wechselrichters
Sunny Island müssen abgedichtet werden (siehe Installationsanleitung des
Wechselrichters Sunny Island).
Beschreibung / Hinweis
Sunny Island: Anschluss AC2 Gen/Grid Klemmen L, N und PE
Multicluster Box: Anschluss X105 Klemmen 2, 5 und 8
Leiterquerschnitt: 10 mm² ... 16 mm²
Sunny Island: Anschluss ExtVtg Klemmen L und N
Multicluster Box: Anschluss X112 Klemmen 7 und 8
Leiterquerschnitt: 1,5 mm² ... 2,5 mm²
SMA Solar Technology AG
Installation – Schnelleinstieg
