4 Verschaltung eines Multicluster-Systems
4.1.3

Anschluss des Slave 2 im Main Cluster

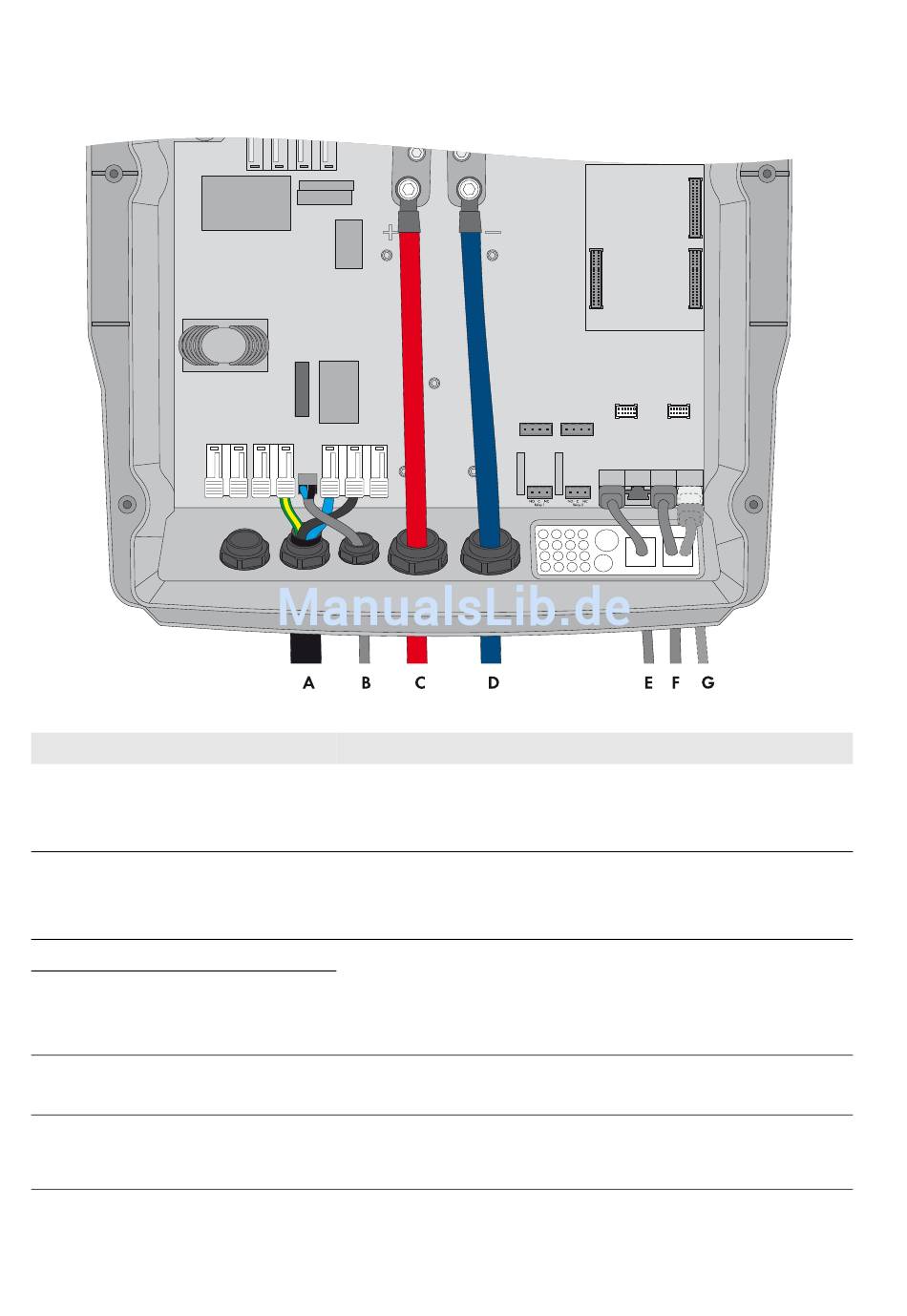

Abbildung 4: Anschluss des Slave 2 im Main Cluster
Position Bezeichnung
A AC-Leistungskabel
B Messkabel zur
Spannungsmessung
C Kabel DC+
D Kabel DC −
E Messkabel
F Datenkabel zur
Kommunikation innerhalb
des Clusters
22 Multicluster-IS-de-10
Beschreibung / Hinweis
Sunny Island: Anschluss AC2 Gen/Grid Klemmen L, N und PE
Multicluster Box: Anschluss X105 Klemmen 3, 6 und 9
Leiterquerschnitt: 10 mm² ... 16 mm²
Sunny Island: Anschluss ExtVtg Klemmen L und N
Multicluster Box: Anschluss X112 Klemmen 9 und 10
Leiterquerschnitt: 1,5 mm² ... 2,5 mm²
Anschluss der Batterie
Leiterquerschnitt: 50 mm² ... 95 mm²
Kabeldurchmesser: 14 mm ... 25 mm
Anzugsdrehmoment: 12 Nm
Sunny Island: Anschluss BackupVtgCur
Multicluster Box: Anschluss Slv.2/L3
Anschluss ComSync In
Slave 1: Anschluss ComSync Out
