4  Verschaltung eines Multicluster-Systems

4 Verschaltung eines Multicluster-Systems

4.1 Anschluss der Wechselrichter Sunny Island

4.1.1

Anschluss des Masters im Main Cluster

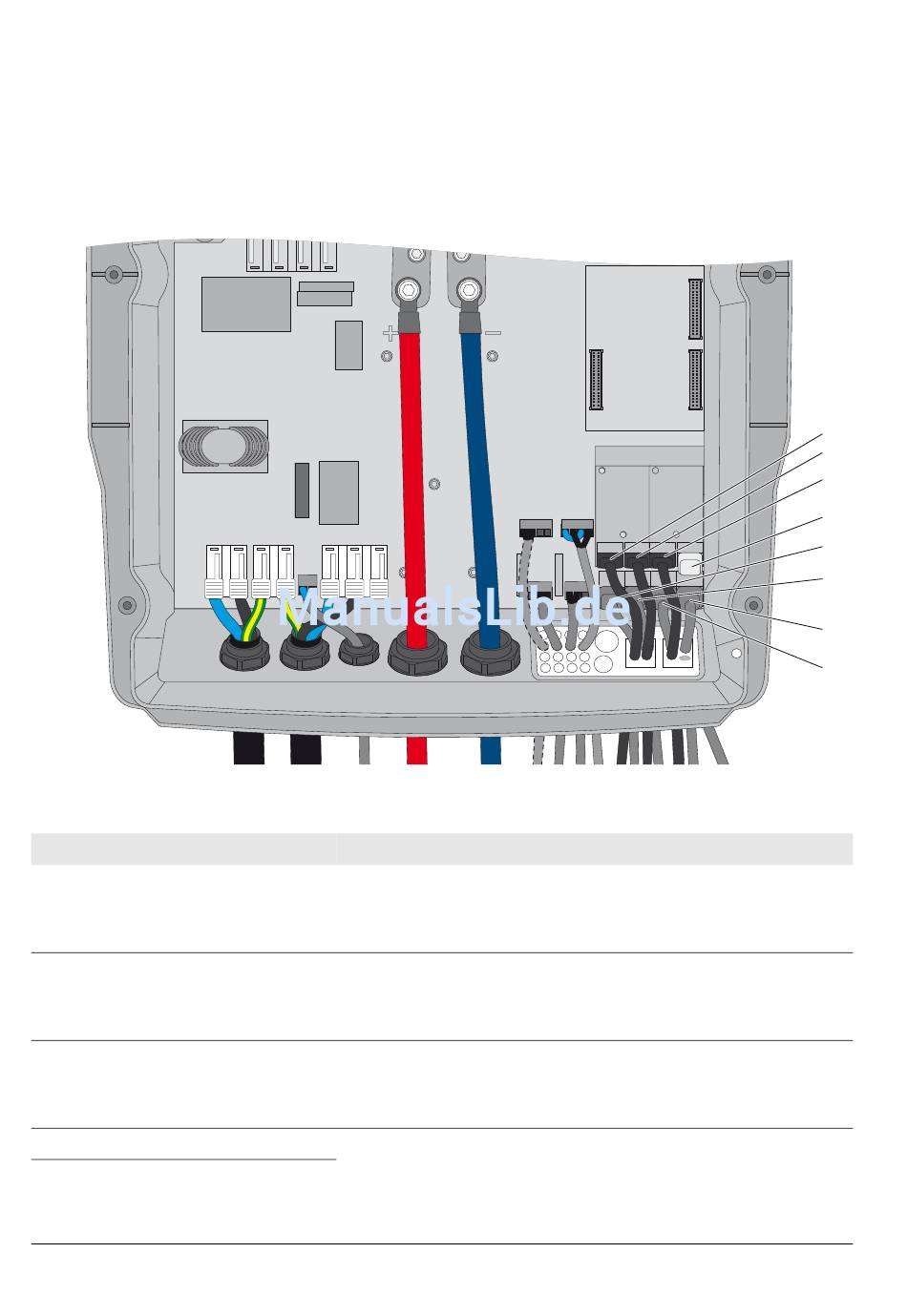

Abbildung 2: Anschluss des Masters im Main Cluster
Position
Bezeichnung
A
Kabel für Steuerspannung
B
AC-Leistungskabel
C
Messkabel zur
Spannungsmessung
D
Kabel DC+
E
Kabel DC −
18
Multicluster-IS-de-10
A
B
C
D
Beschreibung / Hinweis
Sunny Island: Anschluss AC1 Loads/Sunny Boys Klemmen L, N und PE
Multicluster Box: Anschluss X106 Klemmen 1, 2 und 4
Leiterquerschnitt: 1,5 mm² ... 2,5 mm²
Sunny Island: Anschluss AC2 Gen/Grid Klemmen L, N und PE
Multicluster Box: Anschluss X105 Klemmen 1, 4 und 7
Leiterquerschnitt: 10 mm² ... 16 mm²
Sunny Island: Anschluss ExtVtg Klemmen L und N
Multicluster Box: Anschluss X112 Klemmen 3 und 4
Leiterquerschnitt: 1,5 mm² ... 2,5 mm²
Anschluss der Batterie
Leiterquerschnitt: 50 mm² ... 95 mm²
Kabeldurchmesser: 14 mm ... 25 mm
Anzugsdrehmoment: 12 Nm
SMA Solar Technology AG
NO C
NC
NO C
NC
Relay 1
Relay 2
E
F G H I
Installation – Schnelleinstieg
K
L
M
N
O
P
Q
R
