Installation
3
▶ Wenn mehrere BUS-Teilnehmer installiert werden, Min-
destabstand von 100 mm zwischen den einzelnen BUS-
Teilnehmern einhalten.
▶ Wenn mehrere BUS-Teilnehmer installiert werden, BUS-
Teilnehmer wahlweise seriell oder sternförmig anschlie-
ßen.
▶ Um induktive Beeinflussungen zu vermeiden: Alle Klein-
spannungskabel von Netzspannung führenden Kabeln ge-
trennt verlegen (Mindestabstand 100 mm).
▶ Bei induktiven äußeren Einflüssen (z. B. von Photovoltaik-
Anlagen) Kabel geschirmt ausführen (z. B. LiYCY) und
Schirmung einseitig erden. Schirmung nicht an Anschluss-
klemme für Schutzleiter im Modul anschließen, sondern an
Hauserdung, z. B. freie Schutzleiterklemme oder Wasser-
rohre.
▶ BUS-Verbindung zum Wärmeerzeuger herstellen.
BUS

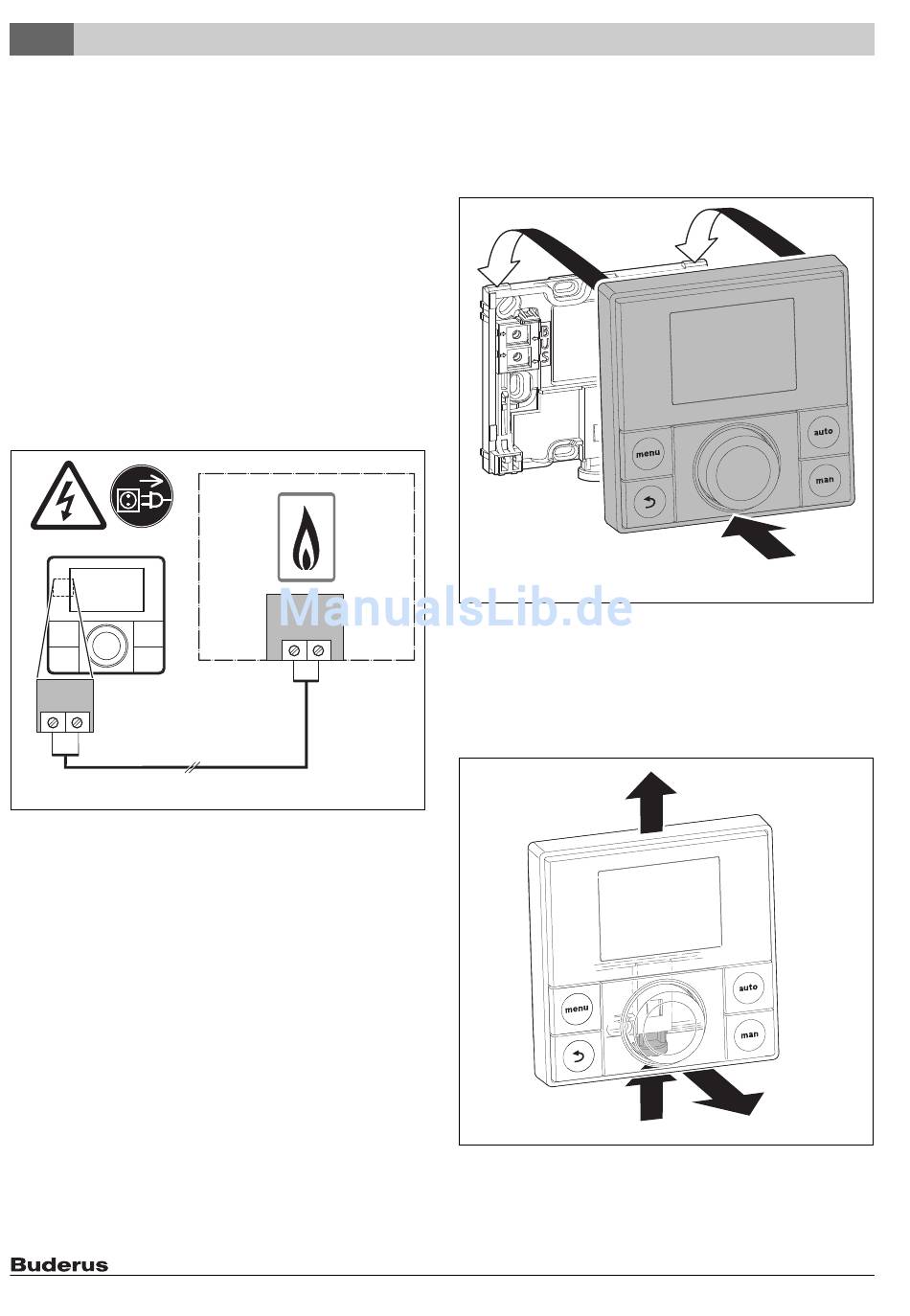

Bild 8 Anschluss der Bedieneinheit an einem Wärmeerzeu-
ger
1) Klemmenbezeichnung:
Bei Wärmeerzeugern mit BUS-System EMS plus: BUS
Bei Wärmeerzeugern mit 2-Draht-BUS: BB
Der Außentemperaturfühler (Zubehör) wird am Wärmeerzeu-
ger angeschlossen.
▶ Anleitungen des Wärmeerzeugers beachten.
Bei Verlängerung der Fühlerleitung folgende Leiterquerschnitte
verwenden:
• Bis 20 m mit 0,75 mm
• 20 m bis 100 m mit 1,50 mm
6
1)
BUS/
BB/OT
0 010 010 117-001
2 2
bis 1,50 mm Leiterquerschnitt
2
Leiterquerschnitt.
3.4 Bedieneinheit einhängen oder abnehmen
Bedieneinheit einhängen
1. Bedieneinheit oben einhängen.
2. Bedieneinheit unten einrasten.
1.
Bild 9 Bedieneinheit einhängen
Bedieneinheit abnehmen
1. Knopf an der Unterseite des Sockels drücken.
2. Bedieneinheit unten nach vorne ziehen.
3. Bedieneinheit nach oben abnehmen.
1.
Bild 10 Bedieneinheit abnehmen
1.
2.
0 010 010 118-001
3.
2.
6 720 645 407-07.1O
