Installation
GEFAHR:
Lebensgefahr durch Stromschlag!
▶ Vor Installation dieses Produktes:
Wärmeerzeuger und alle weiteren BUS-Teilnehmer allpolig
von der Netzspannung trennen.
3.1
Installationsort
Diese Bedieneinheit ist ausschließlich zur Wandinstallation vor-
gesehen.
Nicht im Wärmeerzeuger oder in Feuchträumen montieren.
600

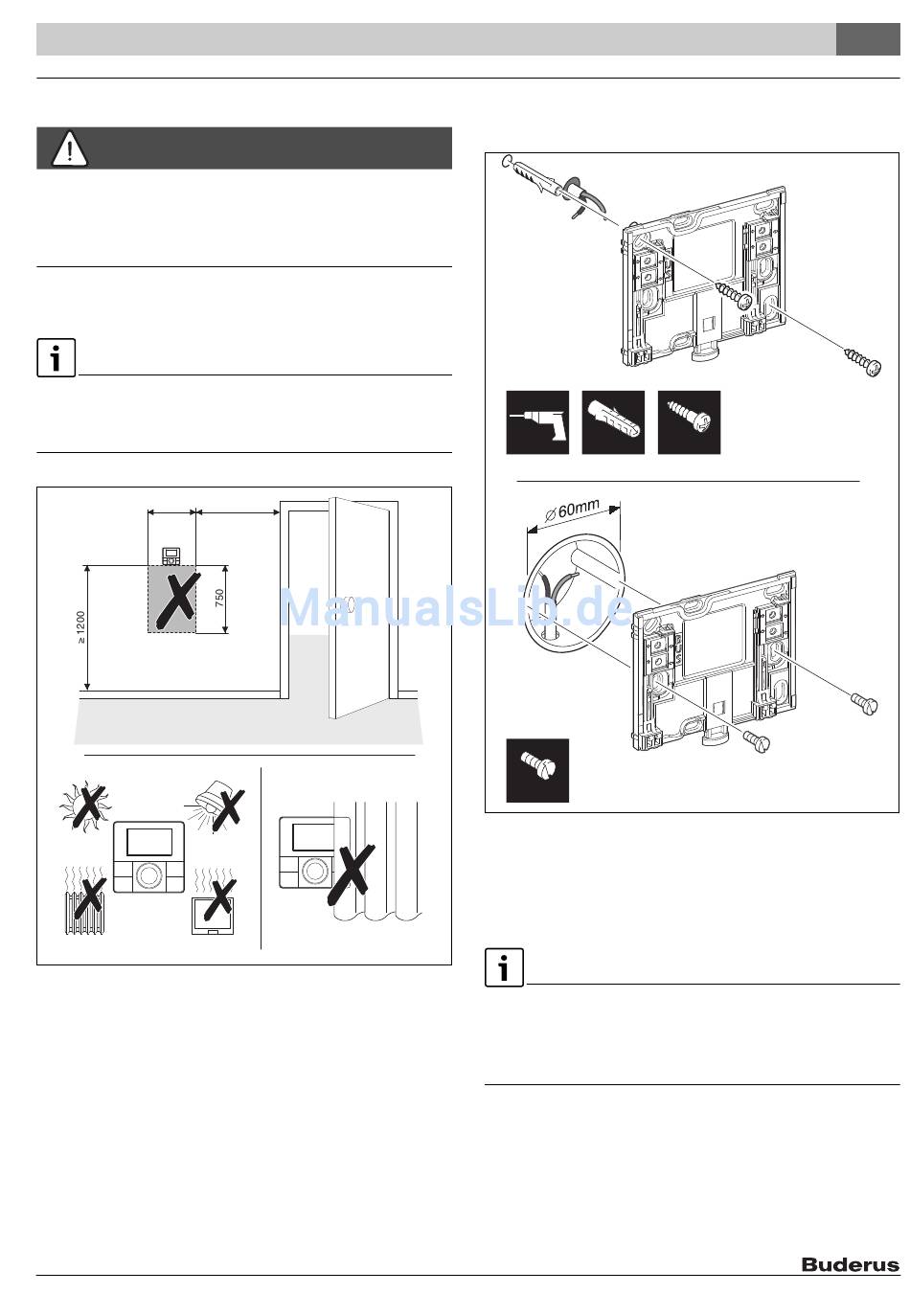

Bild 6
Installationsort im Referenzraum
RC200 – 6720862625 (2016/09)
≥ 1000
3.2
Installation
6 mm
3,5 mm
Bild 7
Montage des Sockels
3.3
Elektrischer Anschluss
Die Bedieneinheit wird über die BUS-Leitung mit Energie ver-
sorgt. Die Polarität der Adern ist beliebig.
0 010 009 875-001
Wenn die maximale Gesamtlänge der BUS-Verbindungen zwi-
schen allen BUS-Teilnehmern überschritten wird oder im BUS-
System eine Ringstruktur vorliegt, ist die Inbetriebnahme der
Anlage nicht möglich.
Maximale Gesamtlänge der BUS-Verbindungen:
•
100 m mit 0,50 mm
•
300 m mit 1,50 mm
Installation
6 mm
3,5 mm
2
Leiterquerschnitt
2
Leiterquerschnitt.
3
0 010 003 263-002
5
