Angaben zum Produkt
Die RC200 ist eine Bedieneinheit mit integriertem Raumtem-
peraturfühler zur raumtemperaturgeführten Regelung der Hei-
zung.
Informationen zur Energieeffizienz (ErP-Richtlinie) finden Sie
in der Bedienungsanleitung.
2.1
Produktbeschreibung
Die Bedieneinheit dient zur Regelung eines gemischten oder
ungemischten Heizkreises, eines Speicherladekreises zur
Warmwasserbereitung direkt am Wärmeerzeuger und der sola-
ren Warmwasserbereitung.
2.1.1 Einsatzmöglichkeiten in verschiedenen Heizungs-
anlagen
Die Bedieneinheit ist nicht für den Anschluss des Warmwasser-
speichers hinter einer hydraulischen Weiche geeignet.
Die Bedieneinheit kann auf drei verschiedene Arten verwendet
werden.
Heizsysteme mit einer RC200
Die RC200 dient als Regler für Heizungsanlagen mit einem ge-
mischten oder ungemischten Heizkreis und Warmwasserberei-
tung. Die Warmwasserbereitung kann auch durch eine
Solaranlage unterstützt werden. Die Bedieneinheit wird in ei-
nem geeigneten Wohnraum montiert.

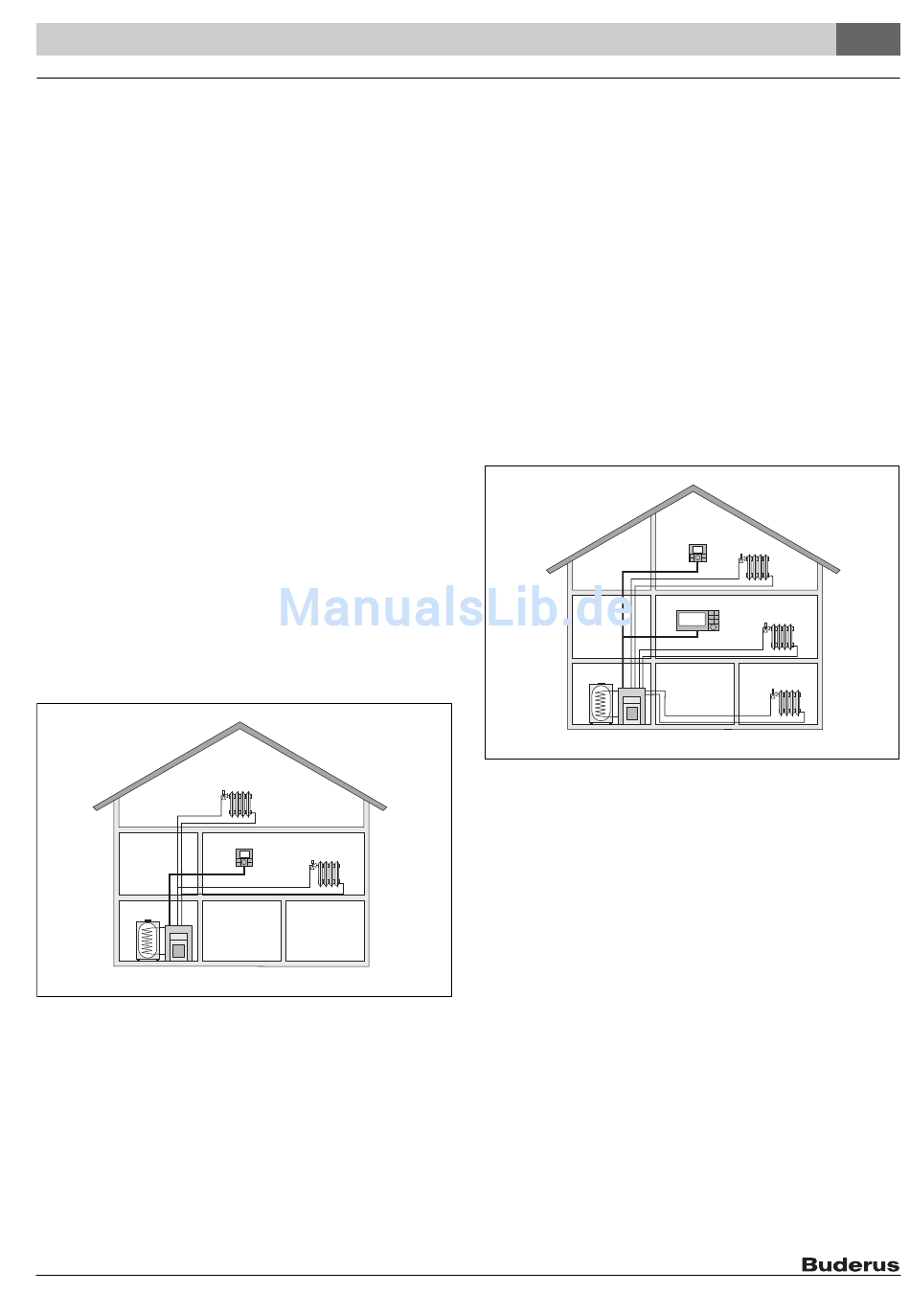

Bild 1
Beispiel für Heizungsanlage mit einem Heizkreis
HK 1 und RC200 als Regler (Einfamilienhaus)
RC200 – 6720862625 (2016/09)
HK 1
RC200
HK 1
0 010 010 146-001
Angaben zum Produkt
Heizsysteme mit RC200 als Fernbedienung einer RC300
Die RC200 dient als Fernbedienung in Anlagen mit einer über-
geordneten Bedieneinheit RC300. Die Bedieneinheit RC300
wird dabei im Wohnraum montiert und regelt die direkt zuge-
ordneten Heizkreise (z. B. HK 1 und 2).
•
Grundlegende, für die ganze Heizungsanlage geltende Ein-
stellungen wie z. B. die Anlagenkonfiguration oder die
Warmwasserbereitung werden an der übergeordneten Be-
dieneinheit vorgenommen. Diese Einstellungen gelten
auch für die RC200.
•
Die RC200 regelt als Fernbedienung komplett den zuge-
ordneten Heizkreis (z. B. HK 3) hinsichtlich Raumtempera-
tur, Zeitprogramm, Urlaubsprogramm und Warmwasser-
Einmalladung.
Bild 2
Beispiel für Heizungsanlage mit drei Heizkreisen und
RC200 als Fernbedienung (Einfamilienhaus mit Ein-
liegerwohnung oder Werkstatt)
Heizsysteme mit mehreren RC200
Jede RC200 regelt autark ihren Heizkreis und ist als Regler zu
programmieren.
Zentrale Einstellungen werden von der RC200 im ersten Heiz-
kreis übernommen. Hierzu gehört die Parametrisierung der
Warmwasserbereitung und der hydraulischen Weiche bzw. des
Weichenfühlers sowie ggf. der Solaranlage. An den RC200 für
die Heizkreise 2 ... 4 ist die Einstellung einer Betriebsart für
Warmwasserbereitung möglich. Der Wärmeerzeuger wählt den
höchsten Wert aus den empfangenen Sollwertvorgaben aus.
Zudem kann die Einmalladung für Warmwasser und das
Urlaubsprogramm ausgeführt werden.
Auch bei der Zonenregelung wird die Heizungsanlage durch
eine Kombination von RC200 und ggf. RC100 geregelt.
RC200
HK 3
RC300
HK 1
HK 2
0 010 010 147-001
