Inspektion und Wartung
▶ Wärmeanforderung über das Regelgerät eingeben und kontrollieren,
ob das Gerät den Heizbetrieb startet.

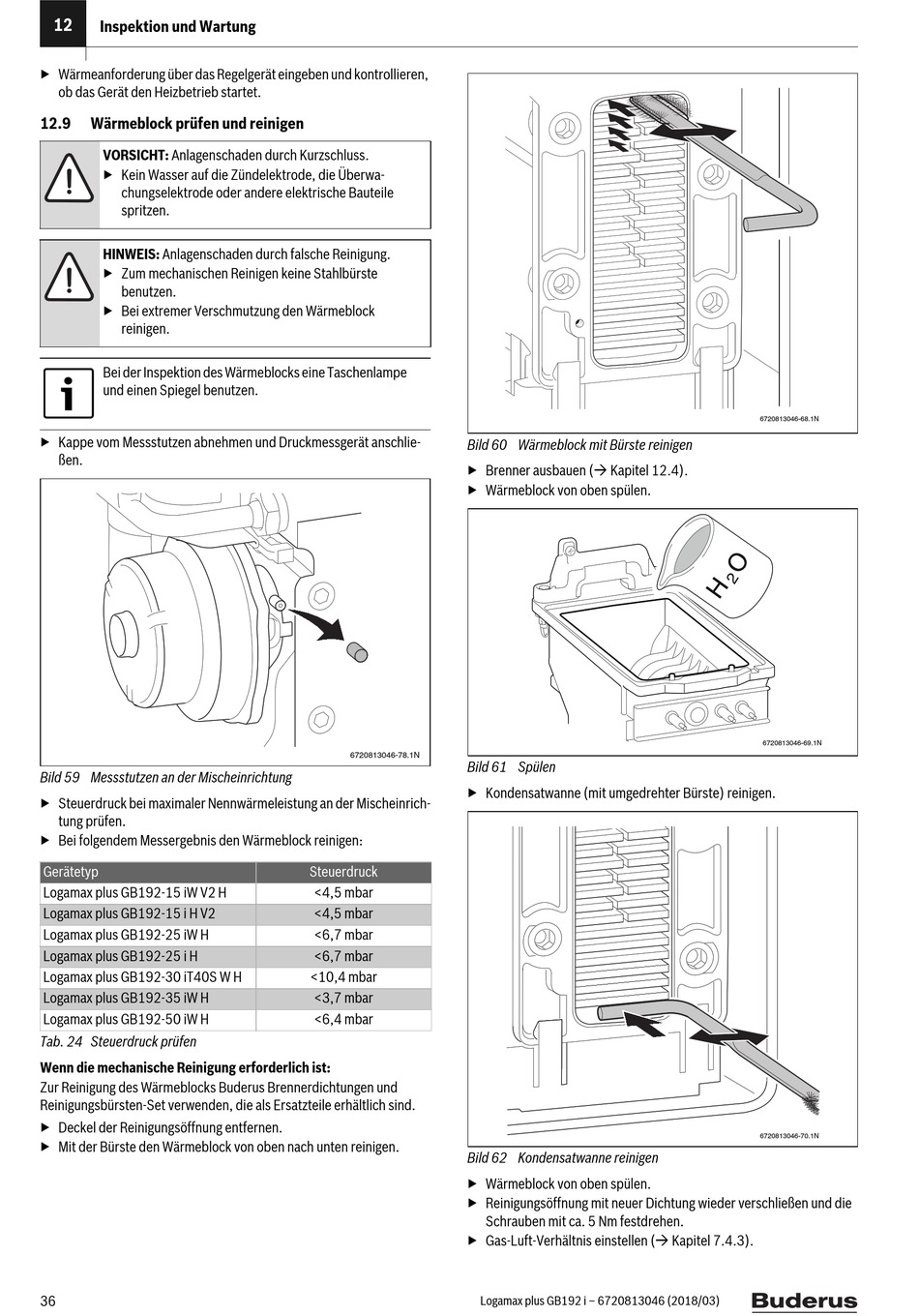

12.9 Wärmeblock prüfen und reinigen
VORSICHT: Anlagenschaden durch Kurzschluss.
▶ Kein Wasser auf die Zündelektrode, die Überwa-
chungselektrode oder andere elektrische Bauteile
spritzen.
HINWEIS: Anlagenschaden durch falsche Reinigung.
▶ Zum mechanischen Reinigen keine Stahlbürste
benutzen.
▶ Bei extremer Verschmutzung den Wärmeblock
reinigen.
Bei der Inspektion des Wärmeblocks eine Taschenlampe
und einen Spiegel benutzen.
▶ Kappe vom Messstutzen abnehmen und Druckmessgerät anschlie-
ßen.
Bild 59 Messstutzen an der Mischeinrichtung
▶ Steuerdruck bei maximaler Nennwärmeleistung an der Mischeinrich-
tung prüfen.
▶ Bei folgendem Messergebnis den Wärmeblock reinigen:
Gerätetyp
Logamax plus GB192-15 iW V2 H
Logamax plus GB192-15 i H V2
Logamax plus GB192-25 iW H
Logamax plus GB192-25 i H
Logamax plus GB192-30 iT40S W H
Logamax plus GB192-35 iW H
Logamax plus GB192-50 iW H
Tab. 24 Steuerdruck prüfen
Wenn die mechanische Reinigung erforderlich ist:
Zur Reinigung des Wärmeblocks Buderus Brennerdichtungen und
Reinigungsbürsten-Set verwenden, die als Ersatzteile erhältlich sind.
▶ Deckel der Reinigungsöffnung entfernen.
▶ Mit der Bürste den Wärmeblock von oben nach unten reinigen.
36
Bild 60 Wärmeblock mit Bürste reinigen
▶ Brenner ausbauen ( Kapitel 12.4).
▶ Wärmeblock von oben spülen.
6720813046-78.1N
Bild 61 Spülen
▶ Kondensatwanne (mit umgedrehter Bürste) reinigen.

Steuerdruck

<4,5 mbar
<4,5 mbar
<6,7 mbar
<6,7 mbar
<10,4 mbar
<3,7 mbar
<6,4 mbar
Bild 62 Kondensatwanne reinigen
▶ Wärmeblock von oben spülen.
▶ Reinigungsöffnung mit neuer Dichtung wieder verschließen und die
▶ Gas-Luft-Verhältnis einstellen ( Kapitel 7.4.3).
Logamax plus GB192 i – 6720813046 (2018/03)
Schrauben mit ca. 5 Nm festdrehen.
