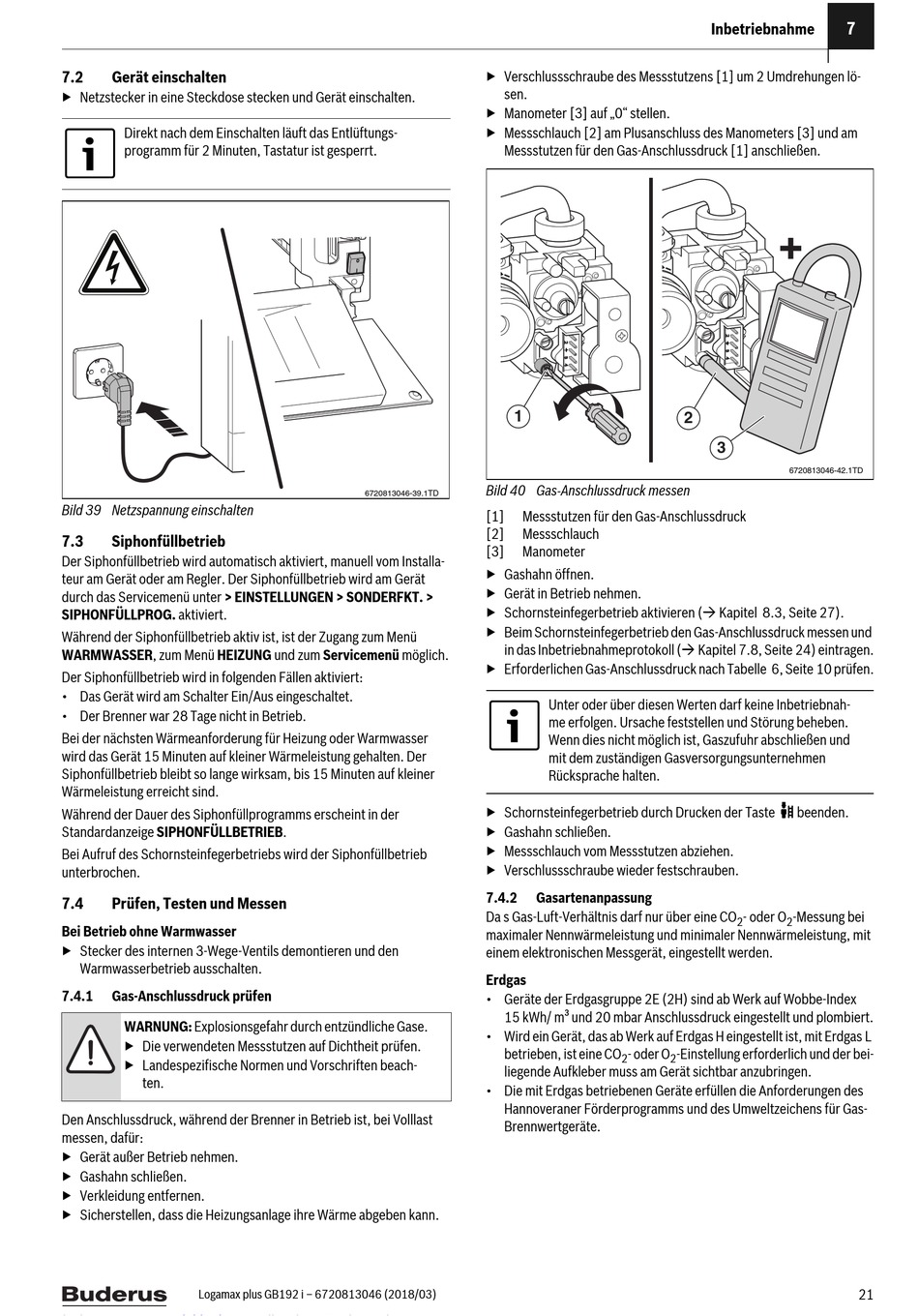

7.2 Gerät einschalten
▶ Netzstecker in eine Steckdose stecken und Gerät einschalten.
Direkt nach dem Einschalten läuft das Entlüftungs-
programm für 2 Minuten, Tastatur ist gesperrt.
Bild 39 Netzspannung einschalten
7.3 Siphonfüllbetrieb
Der Siphonfüllbetrieb wird automatisch aktiviert, manuell vom Installa-
teur am Gerät oder am Regler. Der Siphonfüllbetrieb wird am Gerät
durch das Servicemenü unter > EINSTELLUNGEN > SONDERFKT. >
SIPHONFÜLLPROG. aktiviert.
Während der Siphonfüllbetrieb aktiv ist, ist der Zugang zum Menü
WARMWASSER, zum Menü HEIZUNG und zum Servicemenü möglich.
Der Siphonfüllbetrieb wird in folgenden Fällen aktiviert:
• Das Gerät wird am Schalter Ein/Aus eingeschaltet.
• Der Brenner war 28 Tage nicht in Betrieb.
Bei der nächsten Wärmeanforderung für Heizung oder Warmwasser
wird das Gerät 15 Minuten auf kleiner Wärmeleistung gehalten. Der
Siphonfüllbetrieb bleibt so lange wirksam, bis 15 Minuten auf kleiner
Wärmeleistung erreicht sind.
Während der Dauer des Siphonfüllprogramms erscheint in der
Standardanzeige SIPHONFÜLLBETRIEB.
Bei Aufruf des Schornsteinfegerbetriebs wird der Siphonfüllbetrieb
unterbrochen.
7.4 Prüfen, Testen und Messen
Bei Betrieb ohne Warmwasser
▶ Stecker des internen 3-Wege-Ventils demontieren und den
Warmwasserbetrieb ausschalten.
7.4.1 Gas-Anschlussdruck prüfen
WARNUNG: Explosionsgefahr durch entzündliche Gase.
▶ Die verwendeten Messstutzen auf Dichtheit prüfen.
▶ Landespezifische Normen und Vorschriften beach-
ten.
Den Anschlussdruck, während der Brenner in Betrieb ist, bei Volllast
messen, dafür:
▶ Gerät außer Betrieb nehmen.
▶ Gashahn schließen.
▶ Verkleidung entfernen.
▶ Sicherstellen, dass die Heizungsanlage ihre Wärme abgeben kann.
Logamax plus GB192 i – 6720813046 (2018/03)
▶ Verschlussschraube des Messstutzens [1] um 2 Umdrehungen lö-
sen.
▶ Manometer [3] auf „0" stellen.
▶ Messschlauch [2] am Plusanschluss des Manometers [3] und am
Messstutzen für den Gas-Anschlussdruck [1] anschließen.
1
Bild 40 Gas-Anschlussdruck messen
6720813046-39.1TD
[1] Messstutzen für den Gas-Anschlussdruck
[2] Messschlauch
[3] Manometer
▶ Gashahn öffnen.
▶ Gerät in Betrieb nehmen.
▶ Schornsteinfegerbetrieb aktivieren ( Kapitel 8.3, Seite 27).
▶ Beim Schornsteinfegerbetrieb den Gas-Anschlussdruck messen und
in das Inbetriebnahmeprotokoll ( Kapitel 7.8, Seite 24) eintragen.
▶ Erforderlichen Gas-Anschlussdruck nach Tabelle 6, Seite 10 prüfen.
▶ Schornsteinfegerbetrieb durch Drucken der Taste
▶ Gashahn schließen.
▶ Messschlauch vom Messstutzen abziehen.
▶ Verschlussschraube wieder festschrauben.
7.4.2

Gasartenanpassung

Da s Gas-Luft-Verhältnis darf nur über eine CO
maximaler Nennwärmeleistung und minimaler Nennwärmeleistung, mit
einem elektronischen Messgerät, eingestellt werden.
Erdgas
• Geräte der Erdgasgruppe 2E (2H) sind ab Werk auf Wobbe-Index
15 kWh/ m³ und 20 mbar Anschlussdruck eingestellt und plombiert.
• Wird ein Gerät, das ab Werk auf Erdgas H eingestellt ist, mit Erdgas L
betrieben, ist eine CO
liegende Aufkleber muss am Gerät sichtbar anzubringen.
• Die mit Erdgas betriebenen Geräte erfüllen die Anforderungen des
Hannoveraner Förderprogramms und des Umweltzeichens für Gas-
Brennwertgeräte.
Inbetriebnahme
2
3
Unter oder über diesen Werten darf keine Inbetriebnah-
me erfolgen. Ursache feststellen und Störung beheben.
Wenn dies nicht möglich ist, Gaszufuhr abschließen und
mit dem zuständigen Gasversorgungsunternehmen
Rücksprache halten.
- oder O -Einstellung erforderlich und der bei-
2 2
7
6720813046-42.1TD
c
beenden.
- oder O -Messung bei
2 2
21
