Bedienung

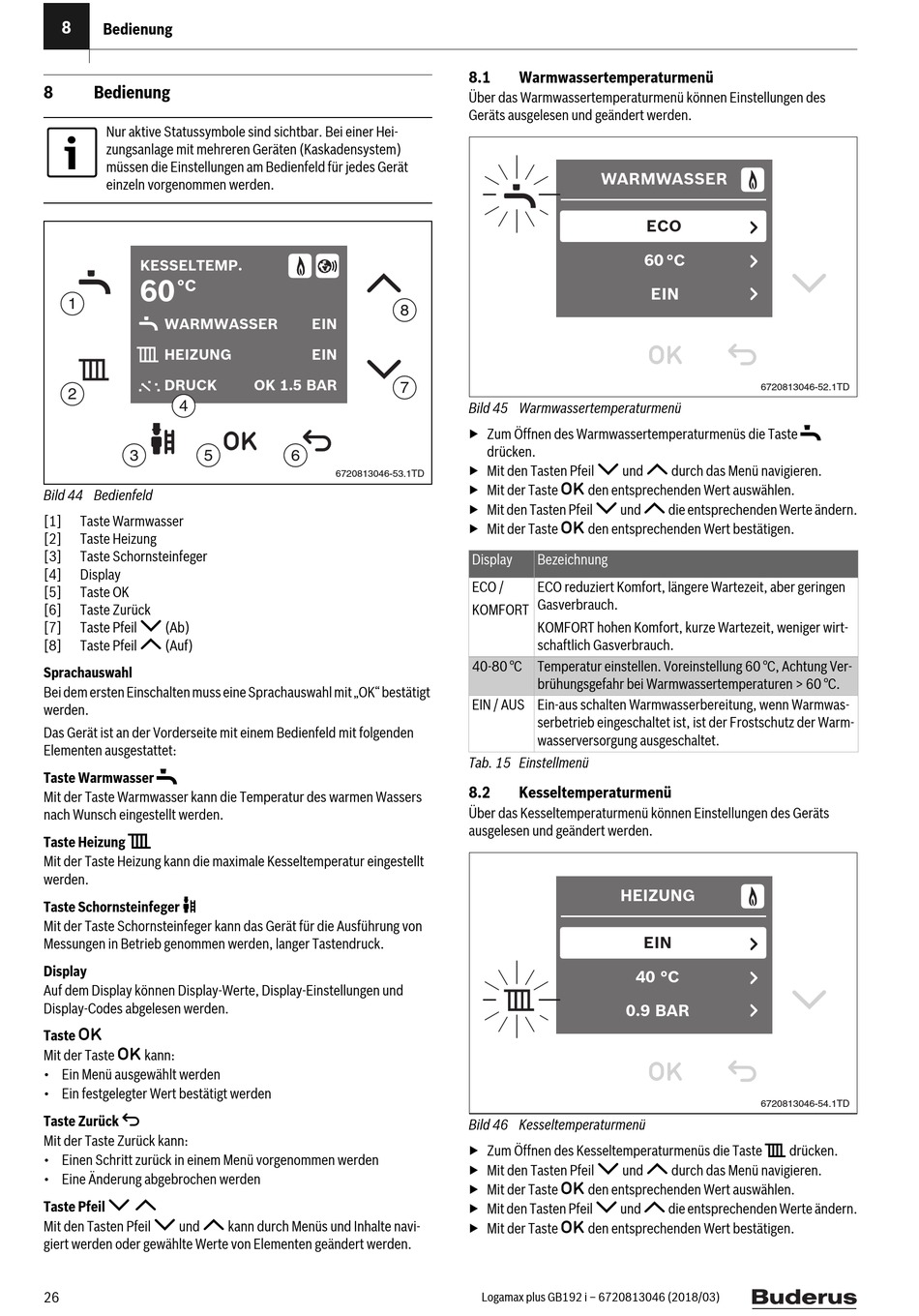

8 Bedienung
Nur aktive Statussymbole sind sichtbar. Bei einer Hei-
zungsanlage mit mehreren Geräten (Kaskadensystem)
müssen die Einstellungen am Bedienfeld für jedes Gerät
einzeln vorgenommen werden.
KESSELTEMP.
60
°C
1
WARMWASSER
HEIZUNG
DRUCK
2
4
3 5
Bild 44 Bedienfeld
[1] Taste Warmwasser
[2] Taste Heizung
[3] Taste Schornsteinfeger
[4] Display
[5] Taste OK
[6] Taste Zurück
h
[7] Taste Pfeil (Ab)
g
[8] Taste Pfeil (Auf)
Sprachauswahl
Bei dem ersten Einschalten muss eine Sprachauswahl mit „OK" bestätigt
werden.
Das Gerät ist an der Vorderseite mit einem Bedienfeld mit folgenden
Elementen ausgestattet:
*
Taste Warmwasser
Mit der Taste Warmwasser kann die Temperatur des warmen Wassers
nach Wunsch eingestellt werden.
(
Taste Heizung
Mit der Taste Heizung kann die maximale Kesseltemperatur eingestellt
werden.
c
Taste Schornsteinfeger
Mit der Taste Schornsteinfeger kann das Gerät für die Ausführung von
Messungen in Betrieb genommen werden, langer Tastendruck.
Display
Auf dem Display können Display-Werte, Display-Einstellungen und
Display-Codes abgelesen werden.
b
Taste
b
Mit der Taste kann:
• Ein Menü ausgewählt werden
• Ein festgelegter Wert bestätigt werden
d
Taste Zurück
Mit der Taste Zurück kann:
• Einen Schritt zurück in einem Menü vorgenommen werden
• Eine Änderung abgebrochen werden
h g
Taste Pfeil
h g
Mit den Tasten Pfeil und
giert werden oder gewählte Werte von Elementen geändert werden.
26
8
EIN
EIN
OK 1.5 BAR
7
6
6720813046-53.1TD
kann durch Menüs und Inhalte navi-
8.1 Warmwassertemperaturmenü
Über das Warmwassertemperaturmenü können Einstellungen des
Geräts ausgelesen und geändert werden.
WARMWASSER
Bild 45 Warmwassertemperaturmenü
▶ Zum Öffnen des Warmwassertemperaturmenüs die Taste
drücken.
h
▶ Mit den Tasten Pfeil und
b
▶ Mit der Taste den entsprechenden Wert auswählen.
h
▶ Mit den Tasten Pfeil und
b
▶ Mit der Taste den entsprechenden Wert bestätigen.
Display Bezeichnung
ECO / ECO reduziert Komfort, längere Wartezeit, aber geringen
Gasverbrauch.
KOMFORT
KOMFORT hohen Komfort, kurze Wartezeit, weniger wirt-
schaftlich Gasverbrauch.
40-80 °C Temperatur einstellen. Voreinstellung 60 °C, Achtung Ver-
brühungsgefahr bei Warmwassertemperaturen > 60 °C.
EIN / AUS Ein-aus schalten Warmwasserbereitung, wenn Warmwas-
serbetrieb eingeschaltet ist, ist der Frostschutz der Warm-
wasserversorgung ausgeschaltet.
Tab. 15 Einstellmenü
8.2 Kesseltemperaturmenü
Über das Kesseltemperaturmenü können Einstellungen des Geräts
ausgelesen und geändert werden.
HEIZUNG
40 °C
0.9 BAR
Bild 46 Kesseltemperaturmenü
▶ Zum Öffnen des Kesseltemperaturmenüs die Taste ( drücken.
h
▶ Mit den Tasten Pfeil und
b
▶ Mit der Taste den entsprechenden Wert auswählen.
h
▶ Mit den Tasten Pfeil und
b
▶ Mit der Taste den entsprechenden Wert bestätigen.
