- Seite 1 Gas-Brennwertgerät Installations- und Wartungsanleitung Logamax plus GB192-15/25/35/45/50 i GB192-25 T40 S i Vor Installation und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Elektrischer Anschluss ....... . 18 Allgemeiner Hinweis ......18 Zubehör anschließen . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise 10.2.5 NOTBETRIEB ....... . . 32 1 Symbolerklärung und Sicherheitshinweise 10.2.6 RESET . -
Seite 4: Produktinformationen
Produktinformationen ▶ Gaszufuhr an der Hauptabsperreinrichtung oder am Gaszähler sper- Produktinformationen ren. ▶ Fenster und Türen öffnen. Die Installations- und Wartungsanleitung richtet sich an den Fachleute, ▶ Alle Bewohner warnen und das Gebäude verlassen. der - aufgrund seiner fachlichen Ausbildung und Erfahrung - Kenntnisse ▶... -
Seite 5: Logamax Plus Gb192I-25 T40 S

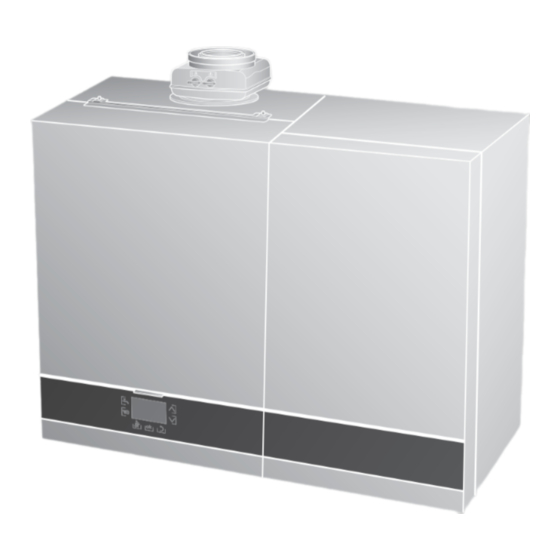

• Logamax plus GB192-25 T40 S iW H Die Bezeichnung des Gas-Brennwertgeräts setzt sich aus folgenden Teilen zusammen: • Buderus: Hersteller • Logamax plus GB192 iW: Typnamen • 15, 25, 35 oder 50: Wärmeleistung in kW • T40 S: Kombigerät mit 40 l Schichtladespeicher Typschild Das Typschild enthält Leistungsangaben, Zulassungsdaten und die... -
Seite 6: Produktübersicht
Produktinformationen Produktübersicht 2.6.1 Logamax plus GB192i-15/25/35/50 Steckplatz für Bedieneinheit (Be- 17 18 dieneinheit nicht im Lieferumfang enthalten) Kondensatsiphon Motor 3-Wege-Ventil Gasleitung Sicherheitsventil Gas-Einstelldüse Gasarmatur Abgastemperaturbegrenzer Gebläse [10] Manometer [11] Ausdehnungsgefäß [12] Automatischer Entlüfter [13] Abgasrohr [14] Typschild [15] Zündtrafo [16] Konzentrischer Abgasadapter [17] Abgasmessstutzen [18] Verbrennungsluft-Messstutzen [19] Brennerdeckel... -
Seite 7: Produktübersicht Warmwasserspeicher T40 S
Produktinformationen 2.6.2 Produktübersicht Warmwasserspeicher T40 S 2.10 Abmessungen 5,25 152,75 6720813046-3.1TD Bild 4 Warmwasserspeicher T40 S [35] Durchflussbegrenzer [36] Warmwasser-Temperaturfühler Speicher [37] Plattenwärmetauscher [38] Entleerhahn [39] Speicherladepumpe [40] Kaltwassertemperaturfühler [41] Wassermengenfühler Frostschutzfunktion HINWEIS: Anlagenschaden. Bei starkem Frost kann die Heizungsanlage erfrieren durch: Ausfall der Netzspannung, unzureichende Gaszu- fuhr oder eine Störung der Anlage. -
Seite 8: Anschlussplan
Produktinformationen 2.11 Anschlussplan 1 2 1 2 1 2 L M N Gasarmatur Gebläse 2 (N) 1 (L) 6720813044-04.0N Bild 6 Leiterplatte HMI BC30 [19] Ein/Aus-Schalter 3-Wege-Ventil Wärmetauscher [20] EMS Powerbus Heizungspumpe [21] Potentialfreier Kontakt/ Wärmeanfrage [4] Druckfühler [22] Klemmleiste für Ladespeicherfühler [5] Warmwasser-Temperaturfühler [23] Gasarmatur [6] Rücklauftemperaturfühler... -
Seite 9: Technische Daten
Produktinformationen 2.12 Technische Daten 2.12.1 Gerätedaten Logamax plus GB192i Einheit 25 T40 S Max. Wärmebelastung für G20/G25 14,4 24,1 24,2 34,4 48,9 Min. Wärmebelastung für G20/G25 Nennwärmeleistung (Pn) 80/60 °C - G20/G25 23,4 32,6 32,6 46,6 Nennwärmeleistung (Pn) 50/30 °C - G20/G25 Maximale Leistung für Warmwasser G20/G25 19,3 24,2... -
Seite 10: Produktdaten Zum Energieverbrauch
Produktinformationen 2.13 Produktdaten zum Energieverbrauch 2.15 Restförderhöhe Die Produktdaten zum Energieverbrauch finden Sie in der Bedienungs- Die durch die interne Heizungspumpe erzeugte Restförderhöhe ist in anleitung für den Betreiber. den nachstehenden Diagrammen mit den jeweiligen oberen und unteren Grenzwerten dargestellt. Die Restförderhöhe ist abhängig von der Ein- 2.14 Gasdaten stellung in der Bedieneinheit RC300 und vom Gas-Brennwertgerätetyp. -
Seite 11: Widerstandsdiagramm Für Temperaturfühler
Produktinformationen 2.16 Widerstandsdiagramm für Temperaturfühler Anhand der Diagramme kann abgelesen werden, ob eine Übereinstim- mung zwischen Temperatur und Widerstandswert vorliegt. ▶ Heizungsanlage vor jeder Messung stromlos schalten. ▶ Anschlussklemme des Temperaturfühlers demontieren. ▶ Widerstand am Kabelende des Temperaturfühlers messen. ▶ Temperatur des Temperaturfühlers messen. 1000 1200 1400... -
Seite 12: Vorschriften
Vorschriften Stoff Wert [mg/l] Normen/ Vorschriften/ Sulfat Richtlinien Beschreibung Zink ≤ 0,015 EN 13203-1+2 Gasbeheizte Geräte für die sanitäre Warmwasserbereitung Zinn ≤ 0,01 für den Hausgebrauch – Geräte, die eine Nennwärmebelas- Vanadium ≤ 0,001 tung von 70 kW und eine Speicherkapazität von 300 Liter Tab. -
Seite 13: Installation
Installation ▶ Konzentrischen Abgasadapter an der Oberseite des Gas-Brennwert- gemäß DIN 4726/4729. Wenn die Kunststoffleitungen diese Normen geräts abdecken. nicht erfüllen, muss eine Systemtrennung durch Wärmetauscher erfol- gen. Füll- und Ergänzungswasser Die Wasserbeschaffenheit des Füll- und Ergänzungswassers ist ein we- sentlicher Faktor für die Erhöhung der Wirtschaftlichkeit, der Funktions- sicherheit, der Lebensdauer und der Betriebsbereitschaft einer Heizungsanlage. -
Seite 14: Gas-Brennwertgerät Montieren
Installation ▶ Montageposition bestimmen ( Kapitel 2.10 „Abmessungen“, HINWEIS: Beschädigung des Wärmetauschers oder Seite 7). Störung im Wärmeerzeuger oder der Warmwasserver- ▶ Mit Hilfe eines Wandhalters und einer Wasserwaage die Bohrlöcher sorgung durch ungeeignete Frostschutzmittel! anzeichnen [1]. Ungeeignetes oder verschmutztes Wasser kann zu ▶... -
Seite 15: Verkleidung Öffnen
Installation ▶ Gasanschluss am Gas-Brennwertgerät mit zugelassenem Dichtmittel eindichten. ▶ Gashahn RP½" [1] in die Gasleitung (GAS) montieren. 6720813046-16.1TD Bild 17 Gasanschluss herstellen Gashahn 6720813046-18.1TD ▶ Gasleitung spannungsfrei am Gasanschluss anschließen. Bild 19 Verkleidung Schichtladespeicher demontieren 5.6.2 Verkleidung öffnen 5.6.3 Anschluss der Rohrverbindungen des Warmwasserspei- chers T40 S Gas-Brennwertgerät... -
Seite 16: Anschluss Der Heizwasserrohrverbindungen
Installation ▶ Kontrollieren, ob die Haltefedern korrekt eingerastet sind. 6720813046-25.1TD Bild 22 Kontrolle der Rohrverbindungen 5.6.4 Anschluss der Heizwasserrohrverbindungen Zum Schutz der gesamten Anlage empfehlen wir den Ein- bau eines Wasserfilters in das Rücklaufrohr. Bei An- 6720813046-23.1TD schluss des Gas-Brennwertgeräts an eine ältere Heizungsanlage ist der Einbau erforderlich. -
Seite 17: Anschluss Der Warm- Und Kaltwasserrohre
Installation 7 746 800 040-11.2TD 6 720 615 600-032.1TD Bild 28 Externes 3-Wege-Ventil montieren Bild 26 Anwendungsbeispiel mit außentemperaturgeführter Regelung Speichertemperaturfühler und Warmwasserspeicher 3-Wege-Ventil (wenn kein internes 3-Wege-Ventil vorhanden ist) Gas-Brennwertgerät Ausdehnungsgefäß Sicherheitsventil Füll- und Entleerhahn Wartungshahn (in das Heizwasserrohr) Spannungsversorgung 230 V Vorlauf Ausdehnungsgefäß... -
Seite 18: Abgasanschluss Herstellen
Elektrischer Anschluss 6 0 c m 6 0 c m 6720813046-29.1TD Bild 30 G-TA Siphon (Zubehör) ▶ Siphon montieren (G-TA Siphon, Zubehör) ▶ Für die Ableitung korrosionsbeständiges Material verwenden. 6 720 612 659-13.3TT Dazu gehören: Steinzeugrohre, Hart-PVC-Rohre, PVC-Rohre, PE HD Bild 32 Rohre, PP-Rohre ABS/ASA-Rohre, Gussrohre mit innen E-Mail oder einer Beschichtung, Stahlrohre mit Kunststoffbeschichtung, nicht-... -
Seite 19: Ein-/Aus-Raumtemperaturregler (Potenzialfrei)
Elektrischer Anschluss 6.2.2 Regelgeräte (extern) anschließen WARNUNG: Stromschlag. Es ist nicht möglich, gleichzeitig an den Klemmenan- Die Positionen 1 – 5 sind 230 Volt-Anschlüsse. schluss ? und an den Klemmenanschluss „potenzial- ▶ Wenn der Netzstecker in der Steckdose steckt be- freie Wärmeanforderung“... -
Seite 20: Anschluss Mehrerer Funktionsmodule
Elektrischer Anschluss ▶ Kabel mit Kabelschellen [3] festschrauben. 6720813046-073.0N Bild 38 Anschluss mehrere Funktionsmodule Funktionsmodul 1 (im Gas-Brennwertgerät montiert) Bild 36 Kabelschelle montieren Funktionsmodul 2 (extern) Anschlusskabel EMS-BUS Anschlussklemmen Logamax plus GB192i Netzanschlussstecker Anschlusskabel EMS-BUS zum folgenden Funktionsmodul Kabelsicherung Netzkabel zum folgenden Funktionsmodul 6.2.5 Temperaturwächter AT90 des Vorlaufs einer Fußbodenhei- Beim Einbau des Funktionsmoduls im Gas-Brennwertge-... -
Seite 21: Zirkulationspumpe Anschließen
Inbetriebnahme 6.2.10 Zirkulationspumpe anschließen Inbetriebnahme Die Zirkulationspumpe kann von dem Regelsystem (RC200, RC300 oder Logamatic 4000) angesteuert werden. Gas-Brennwertgerät einschalten Regelsystem Logamatic 4000 funktioniert nicht in Kom- Vor der Inbetriebnahme muss die Heizungsanlage gefüllt bination mit Logamatic RC200 oder RC300. sein, weil sonst die Pumpe trocken laufen kann. -
Seite 22: Prüfen, Testen Und Messen
Inbetriebnahme ▶ Siphon zurücksetzen [2]. 7.3.2 Anschlussdruck Gas prüfen Den Anschlussdruck, während der Brenner in Betrieb ist, bei Volllast messen, dafür: ▶ Gas-Brennwertgeräts außer Betrieb nehmen. ▶ Gashahn schließen. ▶ Verkleidung entfernen. ▶ Sicherstellen, dass die Heizungsanlage ihre Wärme abgeben kann. ▶... -
Seite 23: Gasartenanpassung
Inbetriebnahme 7.3.3 Gasartenanpassung Das Gas-Luft-Verhältnis darf nur über eine CO - oder O -Messung bei maximaler Nennwärmeleistung und minimaler Nennwärmeleistung, mit einem elektronischen Messgerät, eingestellt werden. Erdgas • Geräte der Erdgasgruppe 2E (2H) sind ab Werk auf Wobbe-Index 15 kWh/ m³ und 20 mbar Anschlussdruck eingestellt und plombiert. •... -
Seite 24: Dichtheitsprüfung Im Betriebszustand
Inbetriebnahme ▶ Gummidichtung [3] am Serviceöffnungsdeckel auf Dichtheit prüfen. maximale Nennwär- minimale Nennwär- meleistung meleistung Gasart Erdgas E, Erdgas LL 9,5% 4,0% 8,6% 5,5% Flüssiggas (Propan) 10,8% 4,6% 10,2% 5,5% Flüssiggas (Butan) 11,9% 3,2% 11,2% 4,3% Tab. 9 und O Werte 1) Standardwert für Flüssiggas bei ortsfesten Behältern bis 15 000 l Inhalt. -
Seite 25: Inbetriebnahmeprotokoll
Bedienung ▶ Die Inbetriebnahme im Protokoll bestätigen (Kapitel 7.8). ▶ Dem Betreiber alle technischen Dokumente übergeben. KESSELTEMP. Inbetriebnahmeprotokoll °C ▶ Durchgeführte Inbetriebnahmearbeiten unterschreiben und Datum eintragen. WARMWASSER Bemer- HEIZUNG Inbetriebnahmearbeiten Seite Messwerte kungen Heizungsanlage befüllen und DRUCK OK 1.5 BAR Druckprüfung vornehmen –... -
Seite 26: Kesseltemperaturmenü
Bedienung Display Bezeichnung EIN / AUS EIn-aus schalten WARMWASSER 40 °C Temperatur einstellen 0.9 BAR Aktueller Betriebsdruck 60 °C Tab. 12 Einstellmenü Schornsteinfegerbetrieb Während des Schornsteinfegerbetriebs ist kein Warm- wasserbetrieb möglich. Der Schornsteinfegerbetrieb wird nach 30 Minuten automatisch ausgeschaltet. Ein- stellungen, die während des Schornsteinfegerbetriebs 6720813046-52.1TD geändert worden sind, werden dann aufgehoben. -
Seite 27: Einstellmenü
Heizungsanlage außer Betrieb nehmen Heizungsanlage außer Betrieb nehmen KESSELTEMP. Heizungsanlage in Notfällen außer Betrieb °C ▶ Hauptabsperreinrichtung für Gas schließen. ▶ Heizungsanlage nur im Notfall über die Sicherung des Aufstellraumes oder den Heizungsnotschalter abschalten. NOTBETRIEB Heizungsanlage am Gas-Brennwertgerät außer Betrieb nehmen SOLLTEMP. -
Seite 28: Einstellungen Im Servicemenü
Einstellungen im Servicemenü ▶ Warmwasserhahn öffnen, damit sich der Speicher besser entleert. – BRENNERSTARTS – BETRIEBSSTUNDEN – HYDR. WEICHE TEMP. – MISCHERTEMP. – PUFFERSP. TEMP. • WARMWASSER – MAX. WW-LEISTUNG – WW-DURCHFLUSS – AUSTRITTSTEMP. – WW-SOLLTEMP. – WW-ISTTEMP. • SYSTEM 6720813046-61.1TD –... -
Seite 29: Info
Einstellungen im Servicemenü ANZEIGE • SPRACHE • DISPLAY – AUSSCHALTEN NACH – HELLIGKEIT – KONTRAST • TASTENBELEUCHT. 10.2.1 INFO Menüpunkt Einstellungen/Einstellbereich Bemerkung/Einschränkung Tabelle 20 Seite 37 BETRIEBSZUSTAND – Tabelle 20 Seite 37 LETZTE STÖRUNG – WÄRMEERZEUGER MAX./NOM. LEIST. –... -
Seite 30: Einstellungen
Einstellungen im Servicemenü 10.2.2 EINSTELLUNGEN Menüpunkt Einstellungen/Einstellbereich Bemerkung/Einschränkung HEIZUNG • Einstellbereich: Einstellungen in: MAX. HEIZLEISTUNG Maximale freigegebene Wärmeleistung [kW]. >GRENZWERTE > MIN. GERATELEIST. und Bei Erdgasgeräten: >GRENZWERTE > MAX. HEIZLEIST. ▶ Gas-Durchflussmenge messen. ▶ Messergebnis mit den Gasdaten-Tabellen verglei- chen (... - Seite 31 Einstellungen im Servicemenü Menüpunkt Einstellungen/Einstellbereich Bemerkung/Einschränkung WARMWASSER Einstellbereich: Einstellungen in: MAX. WW-LEISTUNG Maximale freigegebene Warmwasserleistung [kW] > GRENZWERTE > MIN. GERATELEIST. und Bei Erdgasgeräten: > GRENZWERTE > MAX. WW-LEISTUNG ▶ Gas-Durchflussmenge messen. ▶ Messergebnis mit den Gasdaten-Tabellen verglei- chen ( Seite 10). ▶...
-
Seite 32: Grenzwerte
Einstellungen im Servicemenü 10.2.3 GRENZWERTE Menüpunkt Einstellungen/Einstellbereich Bemerkung/Einschränkung MAX. HEIZLEISTUNG • „Minimale Nennwärmeleistung“ … „maxima- Obergrenze der maximalen Wärmeleistung. Begrenzt le Nennwärmeleistung“ den Einstellbereich für die maximale Wärmeleistung ( > EINSTELLUNGEN > HEIZUNG > MAX.HEIZLEIS- TUNG). MAX. WW-LEISTUNG • „Minimale Nennwärmeleistung“ … „maxima- Obergrenze der maximalen Warmwasserleistung. -
Seite 33: Anzeige
Tab. 19 Menü ANZEIGE WARNUNG: Explosionsgefahr durch entzündliche Gase. Umweltschutz/Entsorgung ▶ Arbeiten an gasführenden Bauteilen nur dann ausfüh- Umweltschutz ist ein Unternehmensgrundsatz von Buderus. ren, wenn Sie für diese Arbeiten eine Konzession be- Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns sitzen. -
Seite 34: Co/Co 2 -Gehälter Messen
Inspektion und Wartung VORSICHT: Anlagenschaden durch falsche Montage der Gas-/Lufteinheit. ▶ Gas-/Lufteinheit mit beiden Händen waagerecht montieren. ▶ Beide Schnappverschlüsse gleichzeitig schließen! ▶ Abgasklappe alle 6 Jahre präventiv erneuern. ▶ Gas-Luft-Verteilerplatte abnehmen. ▶ Brenner demontieren. Wärmeblock reinigen VORSICHT: Anlagenschaden durch Kurzschluss. ▶... -
Seite 35: Wärmeblock Reinigen
Inspektion und Wartung 2-1/4 + 3/4 ft.-lbf. 3 + 1 Nm 6720813046-63.2TD Bild 59 Elektroden-Set wieder einbauen Gas/Gaz? 6720813046-66.1N Bild 62 Brenner herausnehmen VORSICHT: Beschädigung der neuen Dichtung. ▶ Zuerst die neue Dichtung am Brenner Montieren 6720813046-64.2TD ▶ Brenner mit neuer Dichtung in umgekehrter Reihen- Bild 60 folge montieren. -
Seite 36: Siphon Reinigen
Inspektion und Wartung ▶ Mit der Bürste den Wärmeblock von oben nach unten reinigen. ▶ Reinigungsöffnung mit neuer Dichtung wieder verschließen und die Schrauben mit ca. 5 Nm festdrehen. ▶ Nach dem Reinigen den Wärmeblock mit dem Füllschlauch spülen oder mit Druckluft durchblasen. 12.2.3 Siphon reinigen WARNUNG: Abgasvergiftung. -
Seite 37: Inspektions- Und Wartungsprotokoll
Inspektion und Wartung 12.3 Inspektions- und Wartungsprotokoll ▶ Nach Eintrag der durchgeführten Inspektion und Wartungen Datum eintragen und unterschreiben. Datum: Datum: Datum: Datum: Inspektion und Wartung Seite ________________ ________________ ________________ ________________ Allgemeiner Zustand der Heizungsanlage prüfen. Sicht- und Funktionskontrolle der Heizungsanlage durchfüh- ren. -
Seite 38: Betriebs- Und Störungsanzeigen
Betriebsanzeigen Nicht blockierende Störungen (Störungsklasse R) Bei nicht blockierenden Störungen bleibt die Heizungsanlage in Betrieb. Sie können sich auch an Ihre Buderus-Niederlassung Die Bedienung der Menüs wird von einer nicht blockierenden Störung oder den zuständigen Buderus-Servicetechniker wen- nicht unterbrochen. Wenn das Menü verlassen wird, wird die Störungs- den. - Seite 39 Betriebs- und Störungsanzeigen Beschreibung Beseitigung 2 0 7 Der Betriebsdruck ist zu niedrig, weniger als • Heizungsanlage bis zu 2 bar füllen. 0,2 bar. • Ausdehnungsgefäß prüfen. • Heizungsanlage auf undichte Stellen prüfen. • Verkabelung und Funktion des Druckfühlers prüfen. Bauteil ggf. austauschen. 2 0 8 Das Gas-Brennwertgerät befindet sich im Schornsteinfegerbetrieb oder Servicebetrieb.
- Seite 40 Betriebs- und Störungsanzeigen Beschreibung Beseitigung 2 2 7 Unzureichende Flammenbildung (Ionisations- • Gas-Brennwertgerät auf Verschmutzung prüfen. strom) während des Zündungsversuchs des • Dynamischen Gasvordruck prüfen. Brenners. • Gas-Luft-Verhältnis prüfen. • Steckverbindungen der Zündeinrichtung prüfen. • Zündung und Ionisationsstrom prüfen. • Zündeinrichtung auf Beschädigung prüfen. Bauteil ggf. austauschen. 2 2 8 Flammenbildung (Ionisationsstrom) vor Brenner- •...
-
Seite 41: Störungen, Die Nicht Angezeigt Werden
Betriebs- und Störungsanzeigen Beschreibung Beseitigung 2 8 4 Erste Sicherheitszeit: Die Gasarmatur wird geöff- net. 2 9 0 Interne Störung. • reset-Taste so lange drücken, bis die Textzeile anzeigt. Das Gerät geht wieder in Betrieb und die Vorlauftemperatur wird angezeigt. •... -
Seite 42: Weitere Informationen
Service Beschreibung Beseitigung Abgaswerte nicht in Ordnung; CO-Gehalt zu hoch. • Gasart prüfen. • Gas-Anschlussdruck prüfen. • Abgasanlage prüfen, ggf. reinigen oder instandsetzen. • Gas-Luft-Verhältnis prüfen, ggf. korrigieren. • Gasarmatur prüfen, ggf. tauschen Zündung zu hart, zu schlecht. • Zündtrafo mit Servicefunktion t1 auf Aussetzer prüfen, ggf. tauschen. •... - Seite 43 Notizen Logamax plus GB192-15/25/25T40S/35/50 i – 6720813046 (2015/09)
