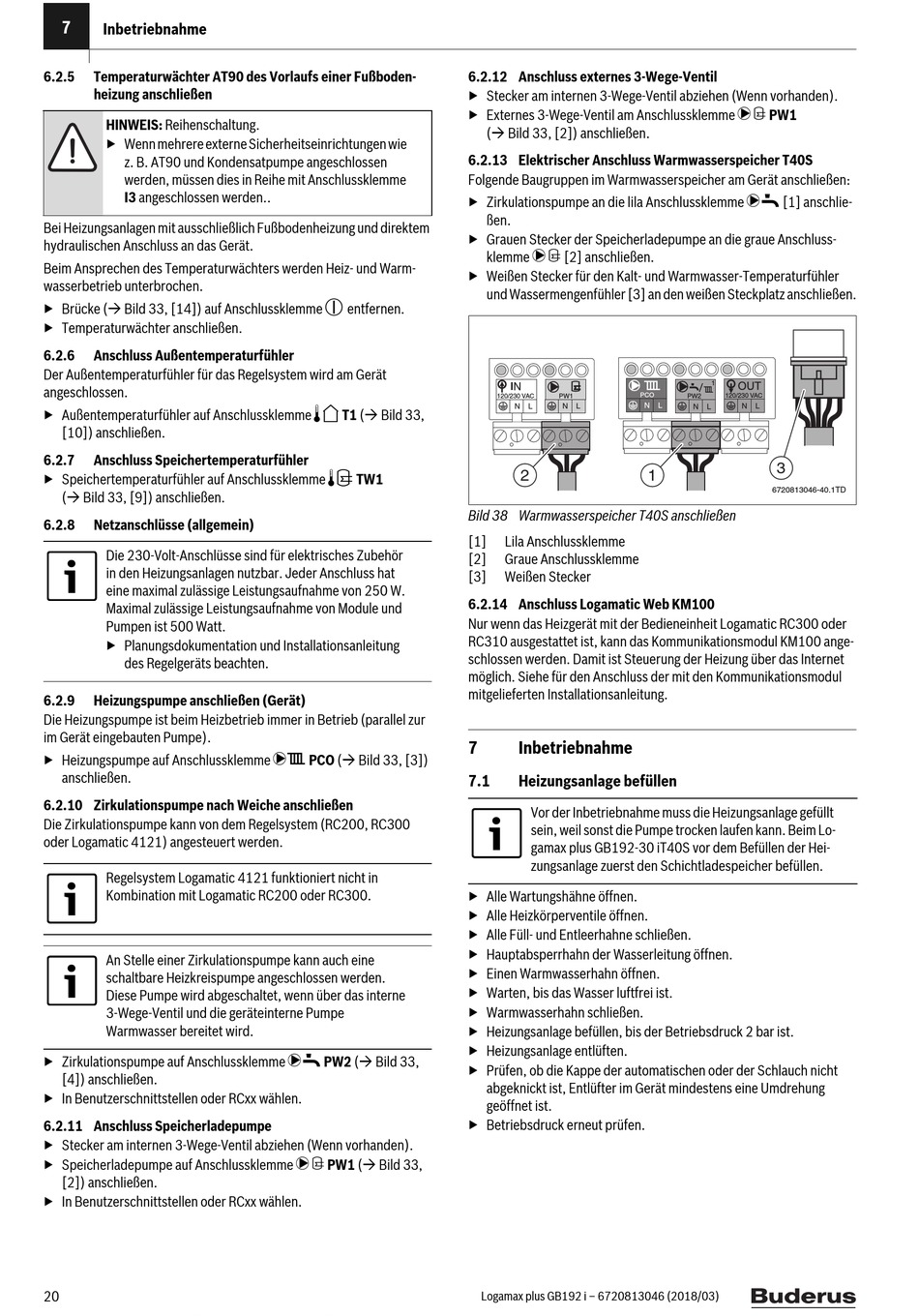

7

Inbetriebnahme

6.2.5 Temperaturwächter AT90 des Vorlaufs einer Fußboden-
heizung anschließen
HINWEIS: Reihenschaltung.
▶ Wenn mehrere externe Sicherheitseinrichtungen wie
z. B. AT90 und Kondensatpumpe angeschlossen
werden, müssen dies in Reihe mit Anschlussklemme
I3 angeschlossen werden..
Bei Heizungsanlagen mit ausschließlich Fußbodenheizung und direktem
hydraulischen Anschluss an das Gerät.
Beim Ansprechen des Temperaturwächters werden Heiz- und Warm-
wasserbetrieb unterbrochen.
▶ Brücke ( Bild 33, [14]) auf Anschlussklemme
▶ Temperaturwächter anschließen.
6.2.6 Anschluss Außentemperaturfühler
Der Außentemperaturfühler für das Regelsystem wird am Gerät
angeschlossen.
▶ Außentemperaturfühler auf Anschlussklemme
[10]) anschließen.
6.2.7 Anschluss Speichertemperaturfühler
▶ Speichertemperaturfühler auf Anschlussklemme
( Bild 33, [9]) anschließen.
6.2.8 Netzanschlüsse (allgemein)
Die 230-Volt-Anschlüsse sind für elektrisches Zubehör
in den Heizungsanlagen nutzbar. Jeder Anschluss hat
eine maximal zulässige Leistungsaufnahme von 250 W.
Maximal zulässige Leistungsaufnahme von Module und
Pumpen ist 500 Watt.
▶ Planungsdokumentation und Installationsanleitung
des Regelgeräts beachten.
6.2.9 Heizungspumpe anschließen (Gerät)
Die Heizungspumpe ist beim Heizbetrieb immer in Betrieb (parallel zur
im Gerät eingebauten Pumpe).
▶ Heizungspumpe auf Anschlussklemme
anschließen.
6.2.10 Zirkulationspumpe nach Weiche anschließen
Die Zirkulationspumpe kann von dem Regelsystem (RC200, RC300
oder Logamatic 4121) angesteuert werden.
Regelsystem Logamatic 4121 funktioniert nicht in
Kombination mit Logamatic RC200 oder RC300.
An Stelle einer Zirkulationspumpe kann auch eine
schaltbare Heizkreispumpe angeschlossen werden.
Diese Pumpe wird abgeschaltet, wenn über das interne
3-Wege-Ventil und die geräteinterne Pumpe
Warmwasser bereitet wird.
▶ Zirkulationspumpe auf Anschlussklemme
[4]) anschließen.
▶ In Benutzerschnittstellen oder RCxx wählen.

6.2.11 Anschluss Speicherladepumpe

▶ Stecker am internen 3-Wege-Ventil abziehen (Wenn vorhanden).
▶ Speicherladepumpe auf Anschlussklemme
[2]) anschließen.
▶ In Benutzerschnittstellen oder RCxx wählen.
20
6
entfernen.
7
T1 ( Bild 33,
8
TW1
<
PCO ( Bild 33, [3])
;
PW2 ( Bild 33,
:
PW1 ( Bild 33,

6.2.12 Anschluss externes 3-Wege-Ventil

▶ Stecker am internen 3-Wege-Ventil abziehen (Wenn vorhanden).
▶ Externes 3-Wege-Ventil am Anschlussklemme
( Bild 33, [2]) anschließen.

6.2.13 Elektrischer Anschluss Warmwasserspeicher T40S

Folgende Baugruppen im Warmwasserspeicher am Gerät anschließen:
▶ Zirkulationspumpe an die lila Anschlussklemme
ßen.
▶ Grauen Stecker der Speicherladepumpe an die graue Anschluss-
:
klemme [2] anschließen.
▶ Weißen Stecker für den Kalt- und Warmwasser-Temperaturfühler
und Wassermengenfühler [3] an den weißen Steckplatz anschließen.
PCO
120/230 VAC PW1
2
Bild 38 Warmwasserspeicher T40S anschließen
[1] Lila Anschlussklemme
[2] Graue Anschlussklemme
[3] Weißen Stecker

6.2.14 Anschluss Logamatic Web KM100

Nur wenn das Heizgerät mit der Bedieneinheit Logamatic RC300 oder
RC310 ausgestattet ist, kann das Kommunikationsmodul KM100 ange-
schlossen werden. Damit ist Steuerung der Heizung über das Internet
möglich. Siehe für den Anschluss der mit den Kommunikationsmodul
mitgelieferten Installationsanleitung.
7 Inbetriebnahme
7.1 Heizungsanlage befüllen
Vor der Inbetriebnahme muss die Heizungsanlage gefüllt
sein, weil sonst die Pumpe trocken laufen kann. Beim Lo-
gamax plus GB192-30 iT40S vor dem Befüllen der Hei-
zungsanlage zuerst den Schichtladespeicher befüllen.
▶ Alle Wartungshähne öffnen.
▶ Alle Heizkörperventile öffnen.
▶ Alle Füll- und Entleerhahne schließen.
▶ Hauptabsperrhahn der Wasserleitung öffnen.
▶ Einen Warmwasserhahn öffnen.
▶ Warten, bis das Wasser luftfrei ist.
▶ Warmwasserhahn schließen.
▶ Heizungsanlage befüllen, bis der Betriebsdruck 2 bar ist.
▶ Heizungsanlage entlüften.
▶ Prüfen, ob die Kappe der automatischen oder der Schlauch nicht
abgeknickt ist, Entlüfter im Gerät mindestens eine Umdrehung
geöffnet ist.
▶ Betriebsdruck erneut prüfen.
Logamax plus GB192 i – 6720813046 (2018/03)
:
PW1
;
[1] anschlie-
1
120/230 VAC
PW2
3
1
6720813046-40.1TD
