Betriebs- und Störungsanzeigen
Stö- Stö- Beschreibung
rungs- rungs-
Code klasse
2 2 9
B Unzureichende Flammenbildung (Ionisations-
strom) während des Brennerbetriebs.
2 3 1
B Unterbrechung der Netzspannung während einer
verriegelnden Störung.
2 3 2
B Der externe Schaltkontakt ist geöffnet.
2 3 3
V Kodierstecker nicht erkannt.
2 3 4
V Die Kontakte der Gasarmatur sind unterbrochen.
2 3 5
V Falscher Kodierstecker (KIM)
2 3 7
V Brennerautomat oder KIM ist defekt.
2 3 8
V Brennerautomat oder KIM ist defekt.
2 3 9
V Brennerautomat oder KIM ist defekt.
2 4 0
V Brennerautomat oder KIM ist defekt.
bis
2 5 9
2 6 0
V Der Vorlauftemperaturfühler misst keinen Tempe-
raturanstieg nach einem Brennerstart.
2 6 1
V Brennerautomat ist defekt.
2 6 2
V Brennerautomat oder KIM ist defekt.
2 6 3
2 6 4
B Gebläse ausgefallen.
2 6 5
O Ein-/Aus-Betrieb: Der Wärmebedarf ist geringer
als die minimale Wärmeleistung.
2 6 8
O Komponententest: Das Gerät befindet sich im
Testmodus.
2 6 9
Zündeinrichtung wurde zu lange aktiviert.
2 7 0
O Das Gerät wird hochgefahren.
2 7 2
V Brennerautomat oder KIM ist defekt.
2 7 3
B Der Brenner und das Gebläse waren 24 Std. unun-
terbrochen in Betrieb und werden zur Sicherheits-
kontrolle für kurze Zeit außer Betrieb genommen.
2 7 6
O Die Temperatur am Vorlauftemperaturfühler ist
> 95 °C.
2 8 0
V Brennerautomat ist defekt.
2 8 1
B Die Heizungspumpe erzeugt keinen Druck.

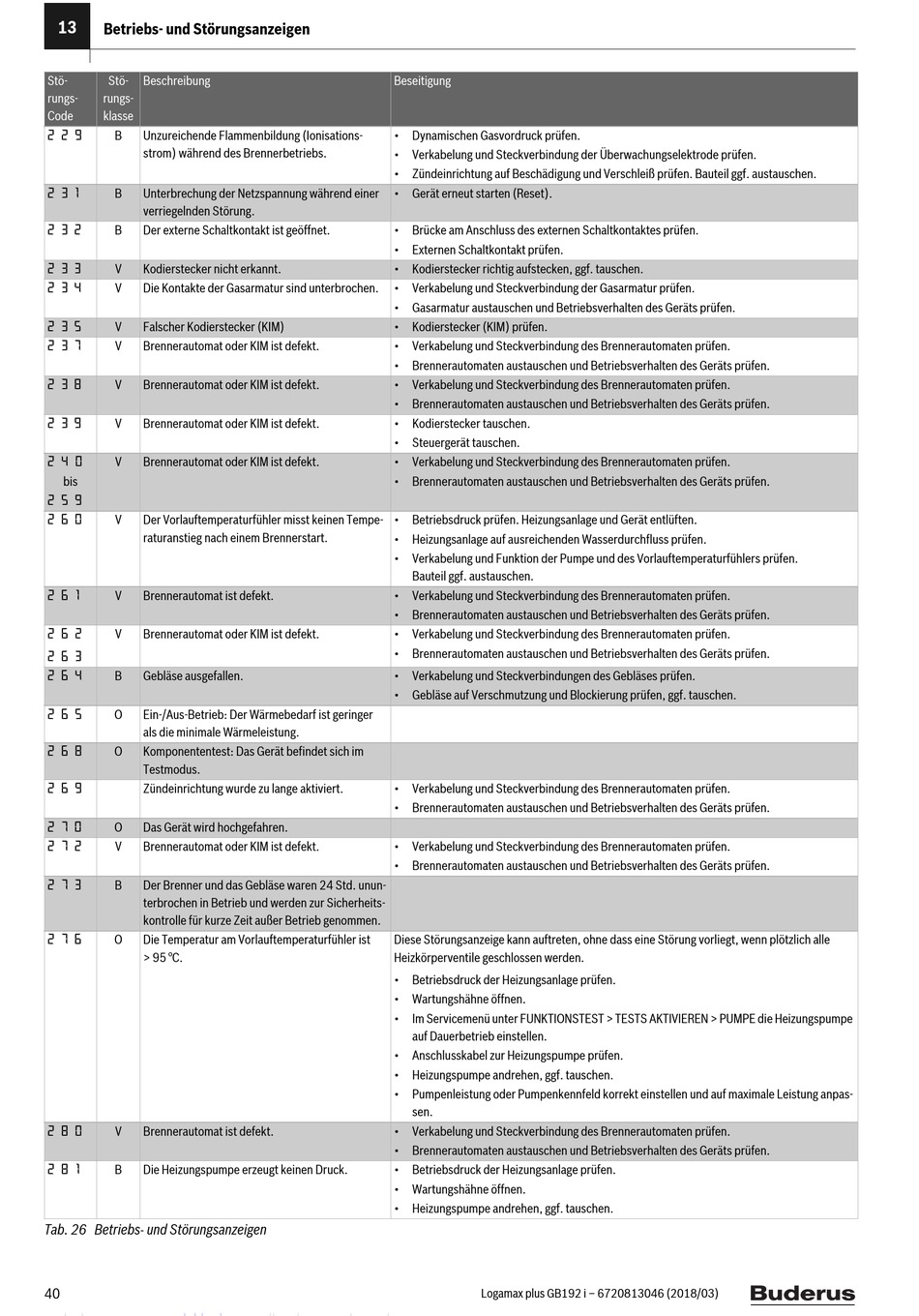

Tab. 26 Betriebs- und Störungsanzeigen
40
Beseitigung
• Dynamischen Gasvordruck prüfen.
• Verkabelung und Steckverbindung der Überwachungselektrode prüfen.
• Zündeinrichtung auf Beschädigung und Verschleiß prüfen. Bauteil ggf. austauschen.
• Gerät erneut starten (Reset).
• Brücke am Anschluss des externen Schaltkontaktes prüfen.
• Externen Schaltkontakt prüfen.
• Kodierstecker richtig aufstecken, ggf. tauschen.
• Verkabelung und Steckverbindung der Gasarmatur prüfen.
• Gasarmatur austauschen und Betriebsverhalten des Geräts prüfen.
• Kodierstecker (KIM) prüfen.
• Verkabelung und Steckverbindung des Brennerautomaten prüfen.
• Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.
• Verkabelung und Steckverbindung des Brennerautomaten prüfen.
• Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.
• Kodierstecker tauschen.
• Steuergerät tauschen.
• Verkabelung und Steckverbindung des Brennerautomaten prüfen.
• Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.
• Betriebsdruck prüfen. Heizungsanlage und Gerät entlüften.
• Heizungsanlage auf ausreichenden Wasserdurchfluss prüfen.
• Verkabelung und Funktion der Pumpe und des Vorlauftemperaturfühlers prüfen.
Bauteil ggf. austauschen.
• Verkabelung und Steckverbindung des Brennerautomaten prüfen.
• Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.
• Verkabelung und Steckverbindung des Brennerautomaten prüfen.
• Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.
• Verkabelung und Steckverbindungen des Gebläses prüfen.
• Gebläse auf Verschmutzung und Blockierung prüfen, ggf. tauschen.
• Verkabelung und Steckverbindung des Brennerautomaten prüfen.
• Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.
• Verkabelung und Steckverbindung des Brennerautomaten prüfen.
• Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.
Diese Störungsanzeige kann auftreten, ohne dass eine Störung vorliegt, wenn plötzlich alle
Heizkörperventile geschlossen werden.
• Betriebsdruck der Heizungsanlage prüfen.
• Wartungshähne öffnen.
• Im Servicemenü unter FUNKTIONSTEST > TESTS AKTIVIEREN > PUMPE die Heizungspumpe
auf Dauerbetrieb einstellen.
• Anschlusskabel zur Heizungspumpe prüfen.
• Heizungspumpe andrehen, ggf. tauschen.
• Pumpenleistung oder Pumpenkennfeld korrekt einstellen und auf maximale Leistung anpas-
sen.
• Verkabelung und Steckverbindung des Brennerautomaten prüfen.
• Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.
• Betriebsdruck der Heizungsanlage prüfen.
• Wartungshähne öffnen.
• Heizungspumpe andrehen, ggf. tauschen.
