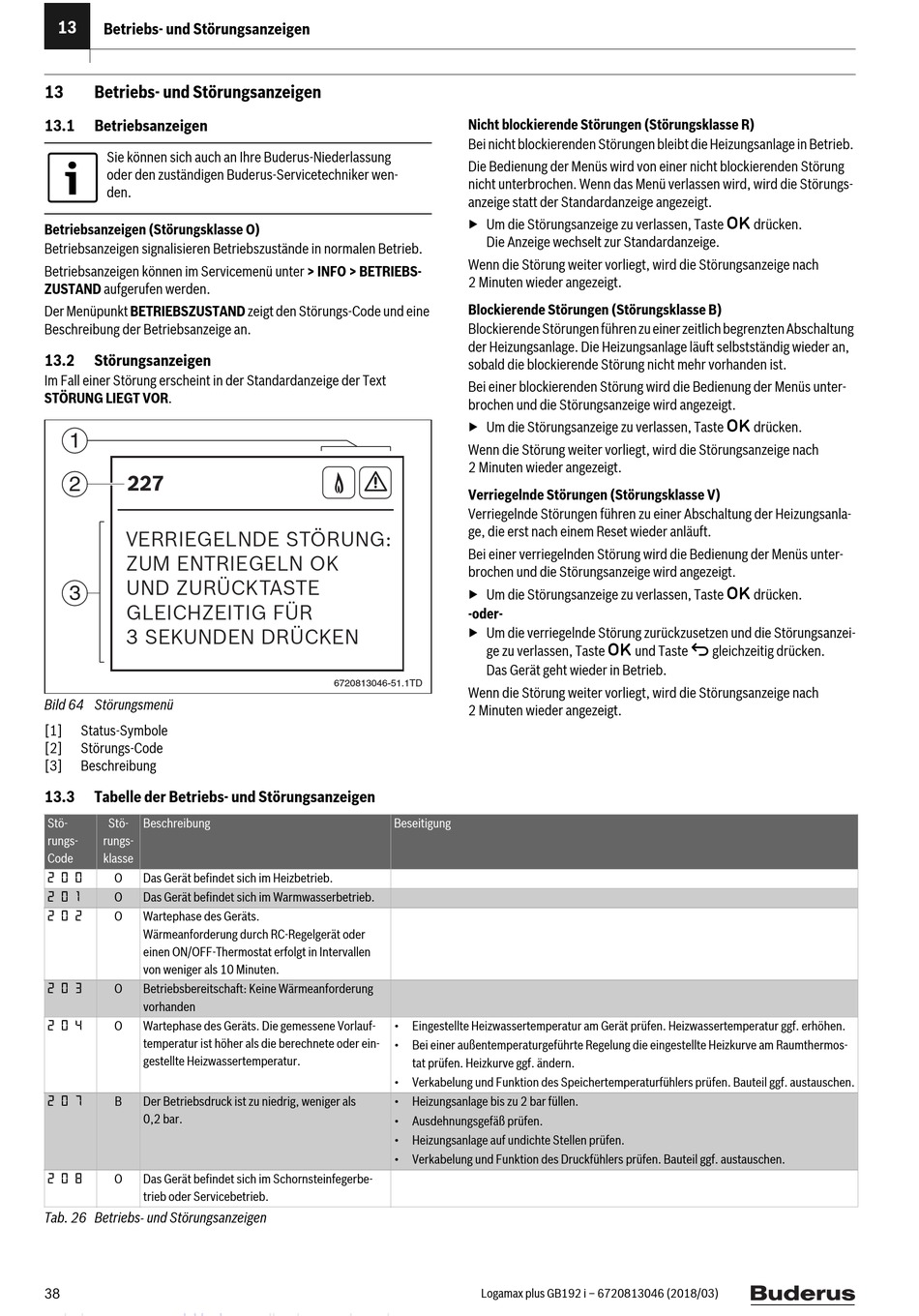

Betriebs- Und Störungsanzeigen; Betriebsanzeigen; Störungsanzeigen; Tabelle Der Betriebs- Und Störungsanzeigen - Buderus Logamax plus GB192-15 iW H V2 Installations- Und Wartungsanleitung

13
Betriebs- und Störungsanzeigen
13 Betriebs- und Störungsanzeigen
13.1

Betriebsanzeigen

Sie können sich auch an Ihre Buderus-Niederlassung
oder den zuständigen Buderus-Servicetechniker wen-
den.
Betriebsanzeigen (Störungsklasse O)
Betriebsanzeigen signalisieren Betriebszustände in normalen Betrieb.
Betriebsanzeigen können im Servicemenü unter > INFO > BETRIEBS-
ZUSTAND aufgerufen werden.
Der Menüpunkt BETRIEBSZUSTAND zeigt den Störungs-Code und eine
Beschreibung der Betriebsanzeige an.
13.2 Störungsanzeigen
Im Fall einer Störung erscheint in der Standardanzeige der Text
STÖRUNG LIEGT VOR.
1
2
VERRIEGELNDE STÖRUNG:
ZUM ENTRIEGELN OK
UND ZURÜCKTASTE
3
GLEICHZEITIG FÜR
3 SEKUNDEN DRÜCKEN
Bild 64 Störungsmenü
[1] Status-Symbole
[2] Störungs-Code
[3] Beschreibung
13.3 Tabelle der Betriebs- und Störungsanzeigen
Stö- Stö- Beschreibung
rungs- rungs-
Code klasse
2 0 0
O Das Gerät befindet sich im Heizbetrieb.
2 0 1
O Das Gerät befindet sich im Warmwasserbetrieb.
2 0 2
O Wartephase des Geräts.
Wärmeanforderung durch RC-Regelgerät oder
einen ON/OFF-Thermostat erfolgt in Intervallen
von weniger als 10 Minuten.
2 0 3
O Betriebsbereitschaft: Keine Wärmeanforderung
vorhanden
2 0 4
O Wartephase des Geräts. Die gemessene Vorlauf-
temperatur ist höher als die berechnete oder ein-
gestellte Heizwassertemperatur.
2 0 7
B Der Betriebsdruck ist zu niedrig, weniger als
0,2 bar.
2 0 8
O Das Gerät befindet sich im Schornsteinfegerbe-
trieb oder Servicebetrieb.
Tab. 26 Betriebs- und Störungsanzeigen
38
Nicht blockierende Störungen (Störungsklasse R)
Bei nicht blockierenden Störungen bleibt die Heizungsanlage in Betrieb.
Die Bedienung der Menüs wird von einer nicht blockierenden Störung
nicht unterbrochen. Wenn das Menü verlassen wird, wird die Störungs-
anzeige statt der Standardanzeige angezeigt.
▶ Um die Störungsanzeige zu verlassen, Taste
Die Anzeige wechselt zur Standardanzeige.
Wenn die Störung weiter vorliegt, wird die Störungsanzeige nach
2 Minuten wieder angezeigt.
Blockierende Störungen (Störungsklasse B)
Blockierende Störungen führen zu einer zeitlich begrenzten Abschaltung
der Heizungsanlage. Die Heizungsanlage läuft selbstständig wieder an,
sobald die blockierende Störung nicht mehr vorhanden ist.
Bei einer blockierenden Störung wird die Bedienung der Menüs unter-
brochen und die Störungsanzeige wird angezeigt.
▶ Um die Störungsanzeige zu verlassen, Taste
Wenn die Störung weiter vorliegt, wird die Störungsanzeige nach
2 Minuten wieder angezeigt.
Verriegelnde Störungen (Störungsklasse V)
Verriegelnde Störungen führen zu einer Abschaltung der Heizungsanla-
ge, die erst nach einem Reset wieder anläuft.
Bei einer verriegelnden Störung wird die Bedienung der Menüs unter-
brochen und die Störungsanzeige wird angezeigt.
▶ Um die Störungsanzeige zu verlassen, Taste
-oder-
▶ Um die verriegelnde Störung zurückzusetzen und die Störungsanzei-
ge zu verlassen, Taste
Das Gerät geht wieder in Betrieb.
6720813046-51.1TD
Wenn die Störung weiter vorliegt, wird die Störungsanzeige nach
2 Minuten wieder angezeigt.
Beseitigung
• Eingestellte Heizwassertemperatur am Gerät prüfen. Heizwassertemperatur ggf. erhöhen.
• Bei einer außentemperaturgeführte Regelung die eingestellte Heizkurve am Raumthermos-
tat prüfen. Heizkurve ggf. ändern.
• Verkabelung und Funktion des Speichertemperaturfühlers prüfen. Bauteil ggf. austauschen.
• Heizungsanlage bis zu 2 bar füllen.
• Ausdehnungsgefäß prüfen.
• Heizungsanlage auf undichte Stellen prüfen.
• Verkabelung und Funktion des Druckfühlers prüfen. Bauteil ggf. austauschen.
