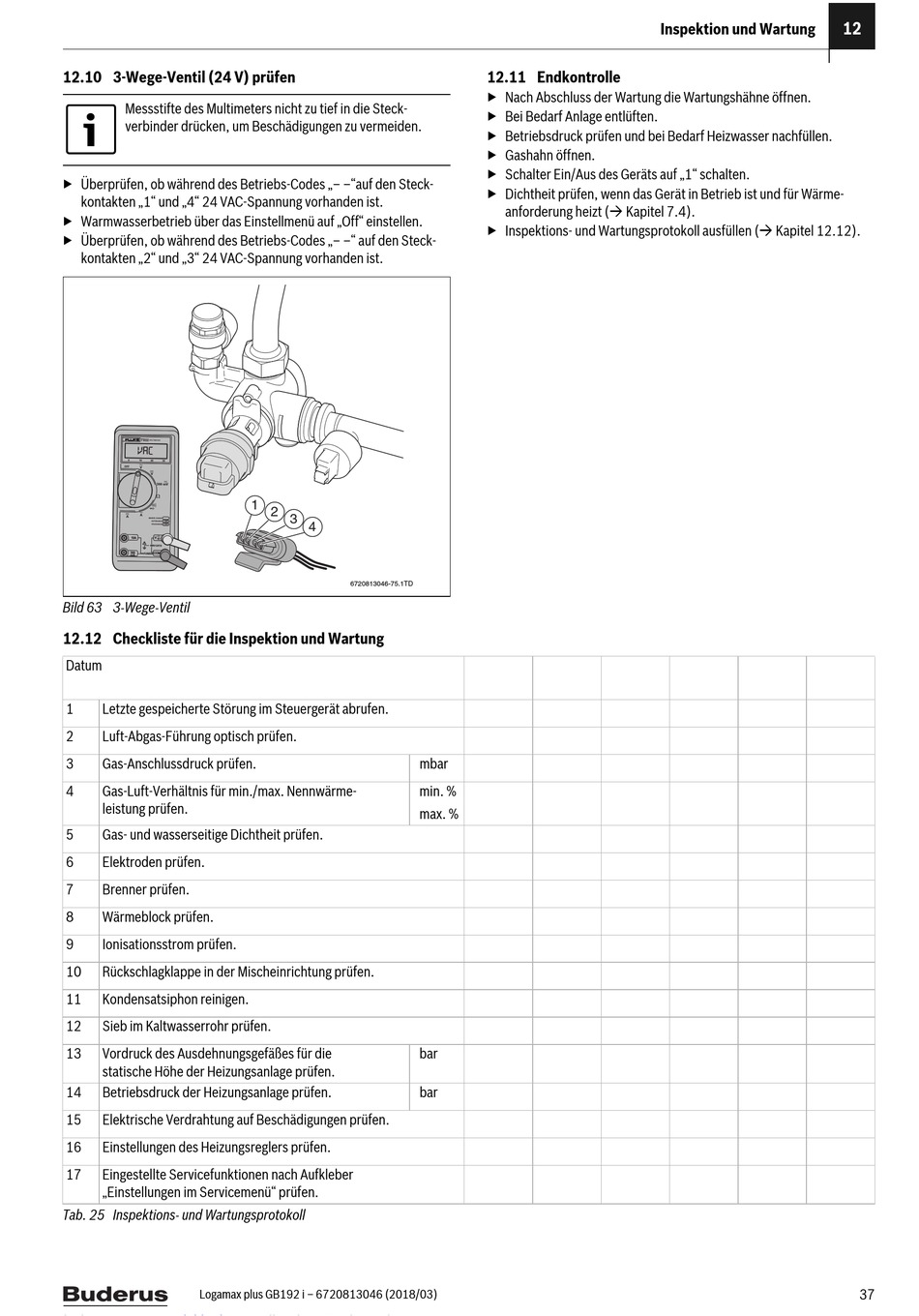

12.10 3-Wege-Ventil (24 V) prüfen
Messstifte des Multimeters nicht zu tief in die Steck-
verbinder drücken, um Beschädigungen zu vermeiden.
▶ Überprüfen, ob während des Betriebs-Codes „– –"auf den Steck-
kontakten „1" und „4" 24 VAC-Spannung vorhanden ist.
▶ Warmwasserbetrieb über das Einstellmenü auf „Off" einstellen.
▶ Überprüfen, ob während des Betriebs-Codes „– –" auf den Steck-
kontakten „2" und „3" 24 VAC-Spannung vorhanden ist.
Bild 63 3-Wege-Ventil
12.12 Checkliste für die Inspektion und Wartung
Datum
1 Letzte gespeicherte Störung im Steuergerät abrufen.
2 Luft-Abgas-Führung optisch prüfen.
3 Gas-Anschlussdruck prüfen.
4 Gas-Luft-Verhältnis für min./max. Nennwärme-
leistung prüfen.
5 Gas- und wasserseitige Dichtheit prüfen.
6 Elektroden prüfen.
7 Brenner prüfen.
8 Wärmeblock prüfen.
9 Ionisationsstrom prüfen.
10 Rückschlagklappe in der Mischeinrichtung prüfen.
11 Kondensatsiphon reinigen.
12 Sieb im Kaltwasserrohr prüfen.
13 Vordruck des Ausdehnungsgefäßes für die
statische Höhe der Heizungsanlage prüfen.
14 Betriebsdruck der Heizungsanlage prüfen.
15 Elektrische Verdrahtung auf Beschädigungen prüfen.
16 Einstellungen des Heizungsreglers prüfen.
17 Eingestellte Servicefunktionen nach Aufkleber
„Einstellungen im Servicemenü" prüfen.
Tab. 25 Inspektions- und Wartungsprotokoll
Logamax plus GB192 i – 6720813046 (2018/03)
1 2
3
4
6720813046-75.1TD
mbar
min. %
max. %
bar
bar
Inspektion und Wartung

12.11 Endkontrolle

▶ Nach Abschluss der Wartung die Wartungshähne öffnen.
▶ Bei Bedarf Anlage entlüften.
▶ Betriebsdruck prüfen und bei Bedarf Heizwasser nachfüllen.
▶ Gashahn öffnen.
▶ Schalter Ein/Aus des Geräts auf „1" schalten.
▶ Dichtheit prüfen, wenn das Gerät in Betrieb ist und für Wärme-
anforderung heizt ( Kapitel 7.4).
▶ Inspektions- und Wartungsprotokoll ausfüllen ( Kapitel 12.12).
