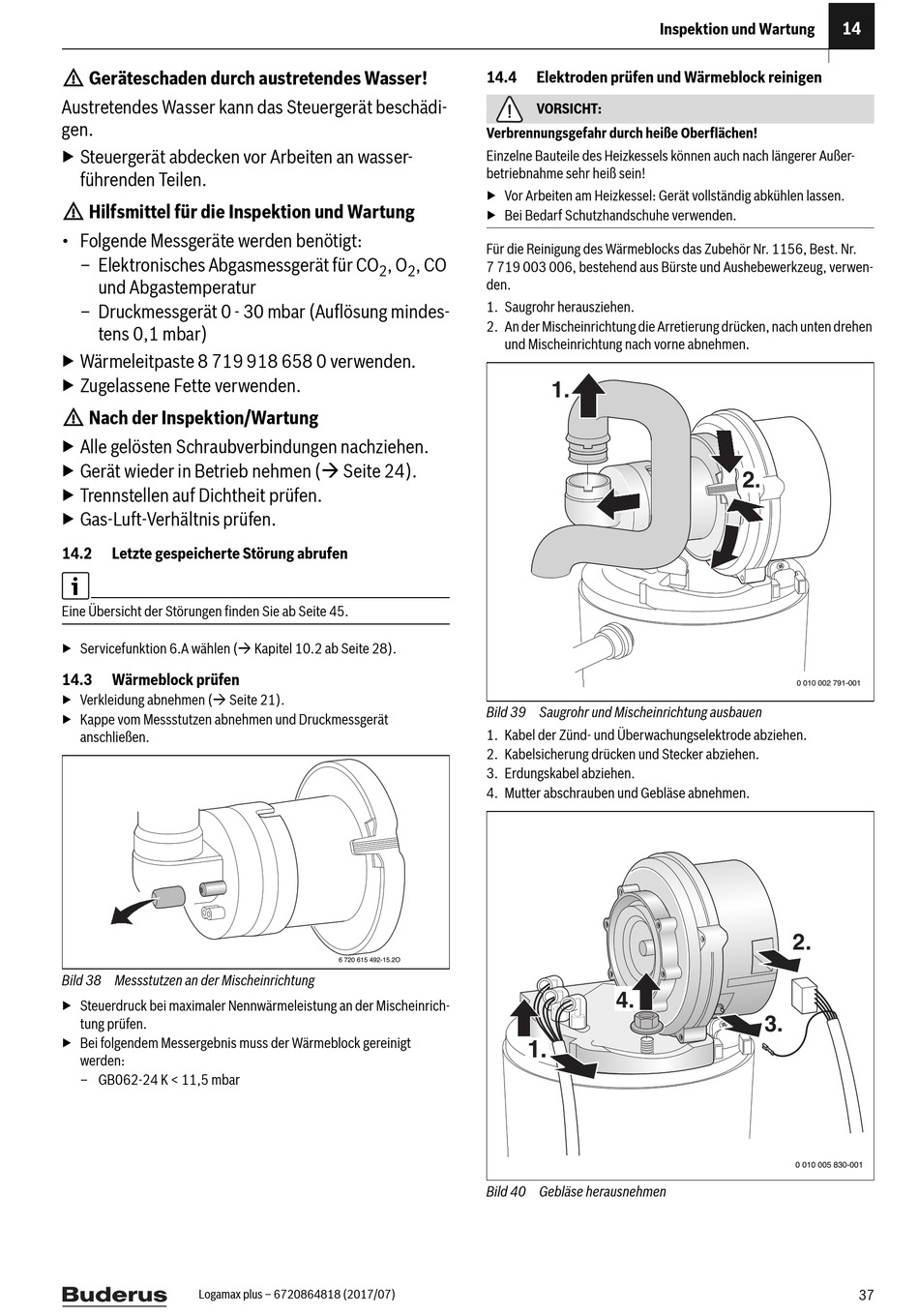

H Geräteschaden durch austretendes Wasser!
Austretendes Wasser kann das Steuergerät beschädi-
gen.
▶ Steuergerät abdecken vor Arbeiten an wasser-
führenden Teilen.
H Hilfsmittel für die Inspektion und Wartung
• Folgende Messgeräte werden benötigt:
– Elektronisches Abgasmessgerät für CO
und Abgastemperatur
– Druckmessgerät 0 - 30 mbar (Auflösung mindes-
tens 0,1 mbar)
▶ Wärmeleitpaste 8 719 918 658 0 verwenden.
▶ Zugelassene Fette verwenden.
H Nach der Inspektion/Wartung
▶ Alle gelösten Schraubverbindungen nachziehen.
▶ Gerät wieder in Betrieb nehmen ( Seite 24).
▶ Trennstellen auf Dichtheit prüfen.
▶ Gas-Luft-Verhältnis prüfen.
14.2 Letzte gespeicherte Störung abrufen
Eine Übersicht der Störungen finden Sie ab Seite 45.
▶ Servicefunktion 6.A wählen ( Kapitel 10.2 ab Seite 28).
14.3 Wärmeblock prüfen
▶ Verkleidung abnehmen ( Seite 21).
▶ Kappe vom Messstutzen abnehmen und Druckmessgerät
anschließen.
Bild 38 Messstutzen an der Mischeinrichtung
▶ Steuerdruck bei maximaler Nennwärmeleistung an der Mischeinrich-
tung prüfen.
▶ Bei folgendem Messergebnis muss der Wärmeblock gereinigt
werden:
– GB062-24 K < 11,5 mbar
Logamax plus – 6720864818 (2017/07)
14.4
Verbrennungsgefahr durch heiße Oberflächen!
Einzelne Bauteile des Heizkessels können auch nach längerer Außer-
betriebnahme sehr heiß sein!
▶ Vor Arbeiten am Heizkessel: Gerät vollständig abkühlen lassen.
▶ Bei Bedarf Schutzhandschuhe verwenden.
Für die Reinigung des Wärmeblocks das Zubehör Nr. 1156, Best. Nr.
, O , CO
7 719 003 006, bestehend aus Bürste und Aushebewerkzeug, verwen-
2 2
den.
1. Saugrohr herausziehen.
2. An der Mischeinrichtung die Arretierung drücken, nach unten drehen
und Mischeinrichtung nach vorne abnehmen.
Bild 39 Saugrohr und Mischeinrichtung ausbauen
1. Kabel der Zünd- und Überwachungselektrode abziehen.
2. Kabelsicherung drücken und Stecker abziehen.
3. Erdungskabel abziehen.
4. Mutter abschrauben und Gebläse abnehmen.
6 720 615 492-15.2O
Bild 40 Gebläse herausnehmen
Inspektion und Wartung
Elektroden prüfen und Wärmeblock reinigen
VORSICHT:
1.
4.
1.
14
2.
0 010 002 791-001
2.
3.
0 010 005 830-001
