Baxi SYS MGR PBS-i 4 E Installations- Und Wartungsanleitung Seite 73

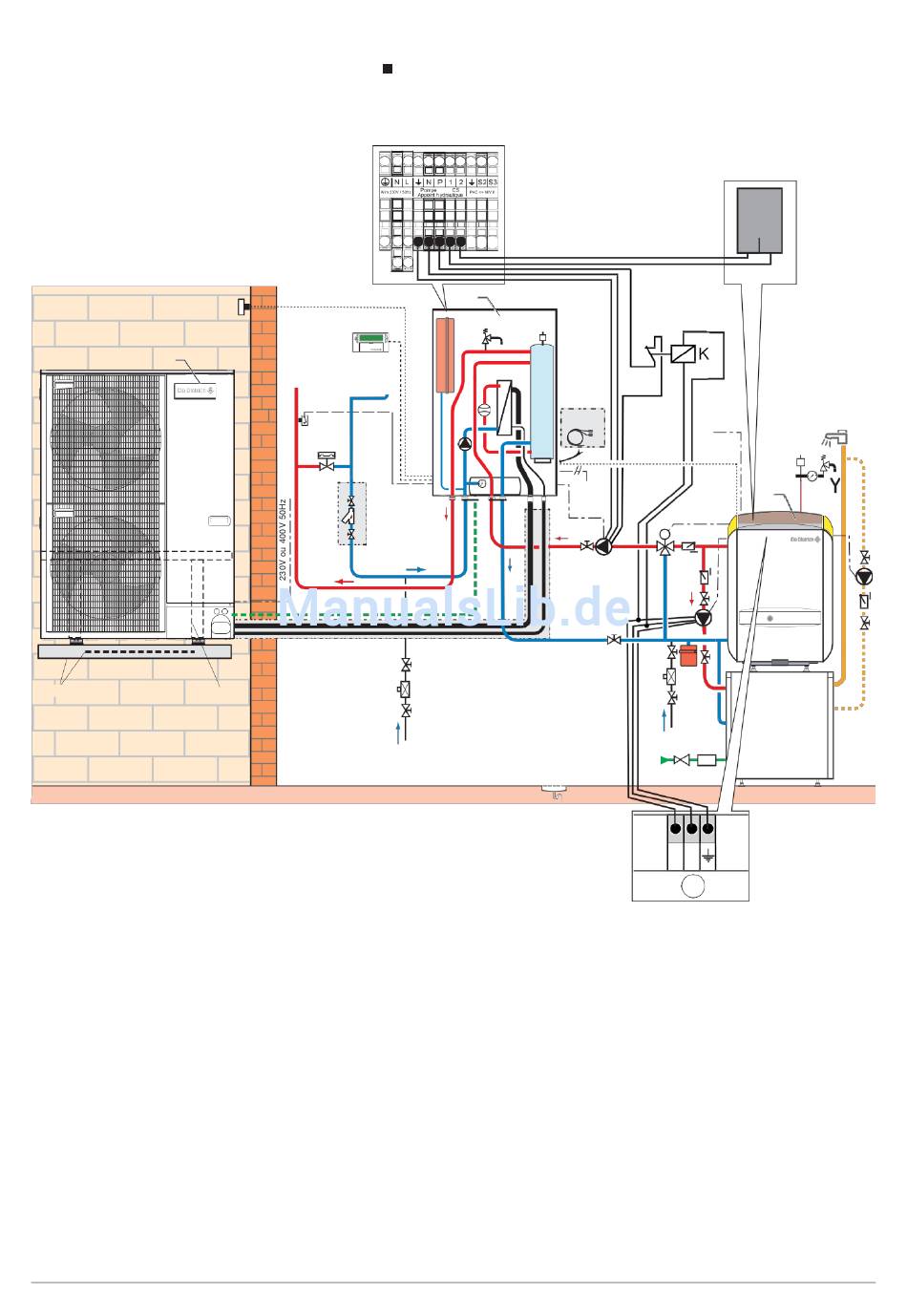

Abb.77 Heizkessel ausgestattet mit Schaltfeld mit einem Eingang TAM
1
EH 111 + EH 113
1 Stromversorgung Warmwasser-Ladepumpe
7611955 - v05 – 09052017 IT
AD 137
EH 61
BUS
EH 115
EH 95
Anschluss eines Heizkessels mit Schaltfeld mit einem Eingang
TAM
2 x 0,75 mm2
2
HA249
TAM Raumthermostat
1. Die Stromkabel gemäß Anschlussschema anschließen.
TAM
230V
50Hz
230V
50Hz
M
L N
1
PBS-i
