Beschreibung des Schaltfelds

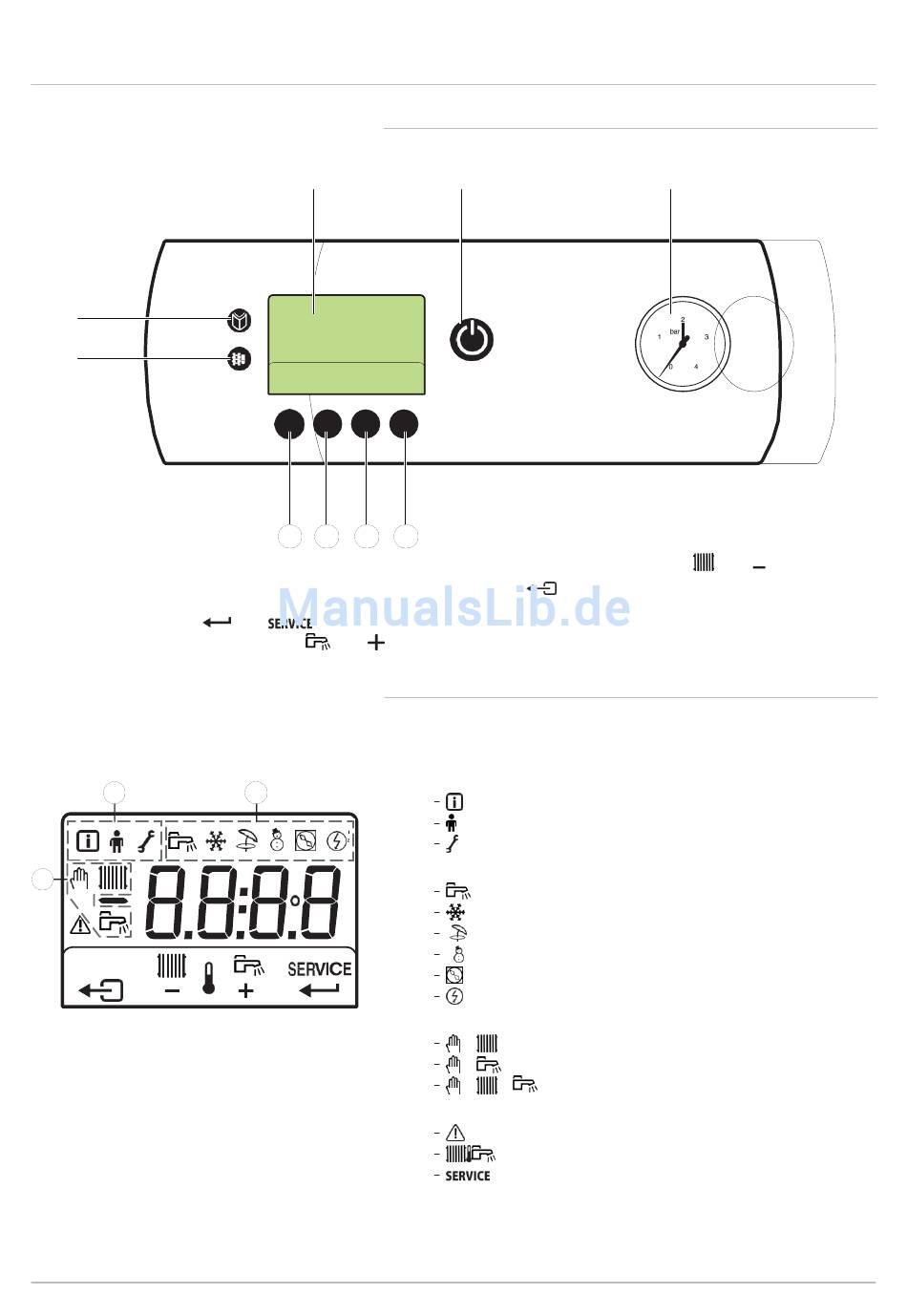

Abb.26 Schaltfeld
9
8
1 Display
2 Schalter Ein/Aus
3 Manometer
4 Bestätigungstaste
5 Taste für Warmwassertemperatur
Abb.27 Display
1
3
7611955 - v05 – 09052017 IT
4.4.1
1
7 6 5 4
oder
oder
4.4.2
Das Display zeigt den Betriebszustand der Wärmepumpe, die Heizungs­
vorlauftemperatur und die eventuellen Fehlercodes an.
2
MW-M002227-1

Beschreibung der Tasten

2
6 Taste für Heiztemperatur
7
[Escape]-Taste
8 Taste Zwangsschaltung der Zusatzheizung
9 Menütaste

Beschreibung der Anzeige

1 Menüs:
: Anzeige des Informationsmenüs
: Benutzermenü
: Fachhandwerker-Einstellungen
2 Betriebsarten:
: Warmwassermodus
: Nicht vorhanden
: Abschalten/Frostschutzmodus
: Heizmodus
: Verdichter in Betrieb
: Zusatzheizung ein, Stufe 1-2
3 Zwangsbetrieb der Zusatzheizung:
+ Heizung
:
+ : Trinkwarmwasser
+ + : Heizung + Warmwasser
Andere Informationen:
: Fehler aktiv
: Einstellen der Temperatur-Sollwerte
: Manueller Entlüftungszyklus läuft / Ständige Anzeige des
Informationsmenüs / Die Estrichtrocknungsfunktion ist aktiv.
4 Produktbeschreibung
3
MW-M002226-1
oder
PBS-i 41
