4 Produktbeschreibung
4.3

Hauptkomponenten

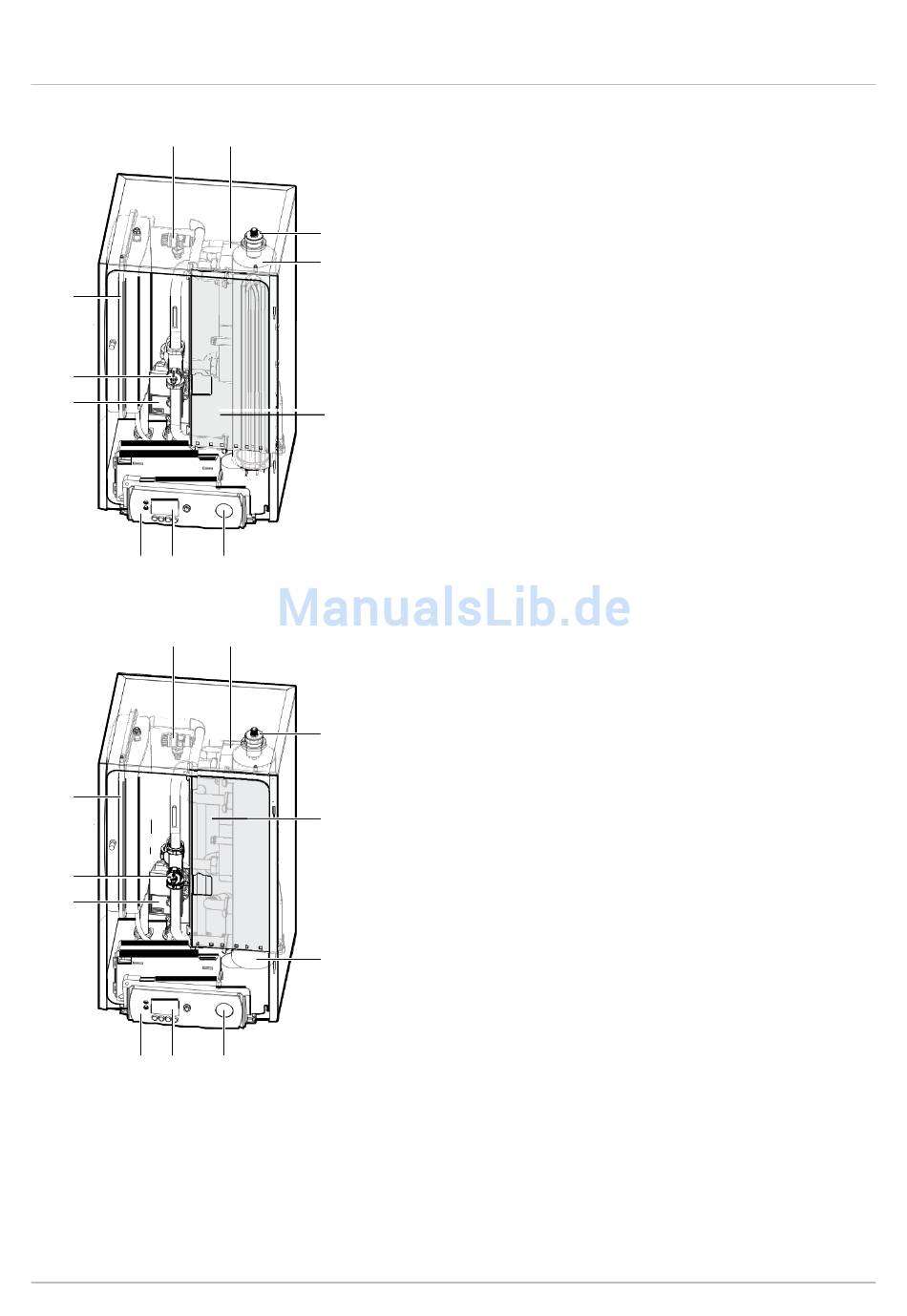

Abb.24 PBS-I /ET /EM
1
11
10
9
8 7
Abb.25 PBS-I /H
1
11
10
9
8 7
40 PBS-i
2
3
4
5
6
M003109-A
2
3
4
5
6
M003110-A
1 Sicherheitsventil
2 Wärmetauscher
3 Entlüfter
4 Thermohydraulische Weiche mit elektrischer Zusatzheizung
5 Platine
6 Manometer
7 Display
8 Schaltfeld
9 Umwälzpumpe
10 Durchflussmesser
11 Ausdehnungsgefäß
1 Sicherheitsventil
2 Wärmetauscher
3 Entlüfter
4 Platine
5 Thermohydraulische Weiche
6 Manometer
7 Display
8 Schaltfeld
9 Umwälzpumpe
10 Durchflussmesser
11 Ausdehnungsgefäß
7611955 - v05 – 09052017 IT
