Baxi SYS MGR PBS-i 4 E Installations- Und Wartungsanleitung Seite 76

6 Installation

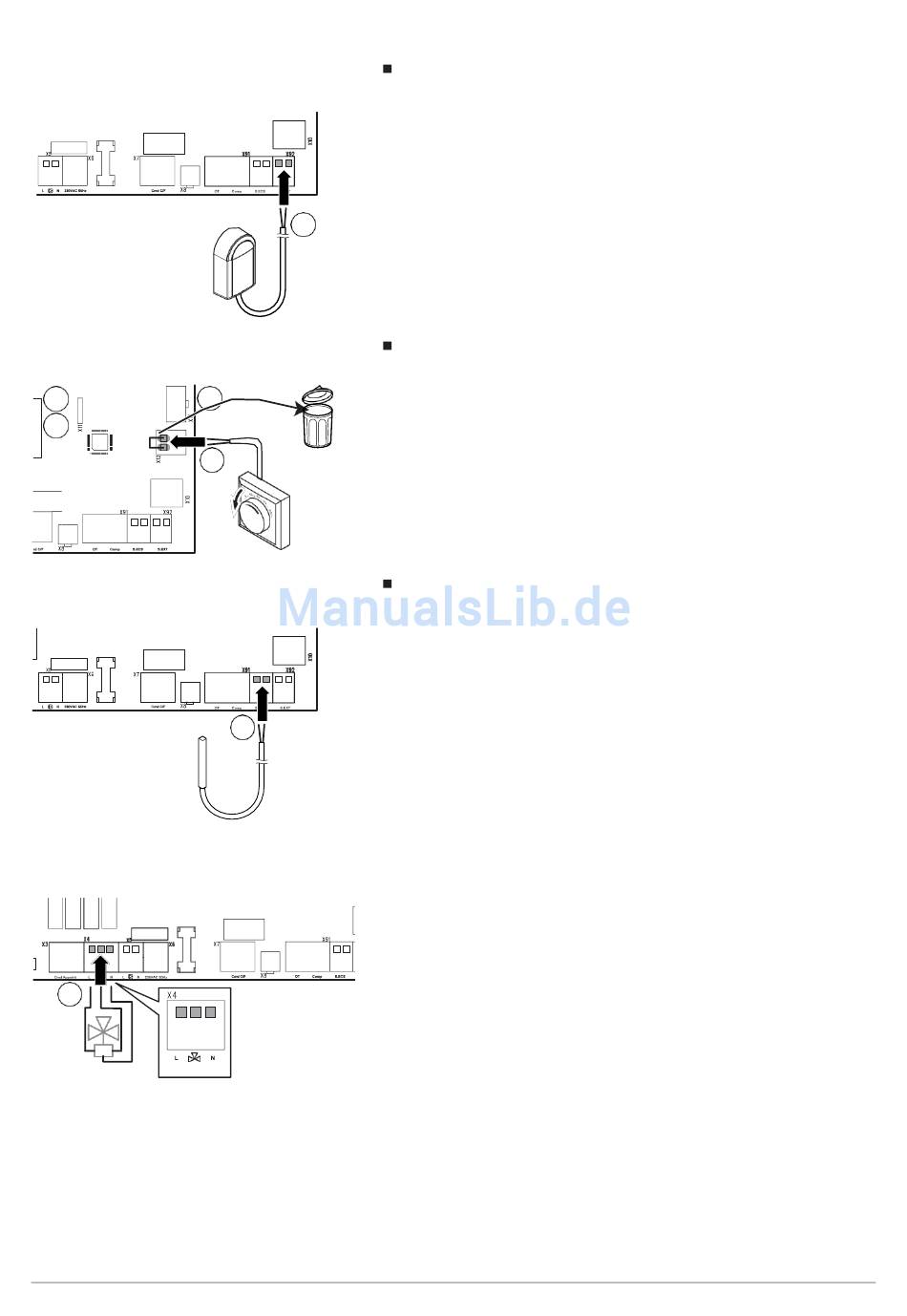

Abb.83 Anschluss des Außenfühlers
Abb.84 Anschluss des Raumthermostats
Abb.85 Anschluss des Speicherfühlers
Abb.86 Umschaltventil
2
A B C
76 PBS-i
1
MW-M002234-2
1
2
MW-M002
233-1
1
MW-M002235-1
MW-M002236-1
Anschluss des Außenfühlers
1. Den Außenfühler an die Klemmen von Steckverbinder S.EXT an­
schließen.
Anschluss des Raumthermostats (optional)
1. Die Brücke entfernen.
2. Die beiden Drähte des Thermostaten beliebig mit den Klemmen des
TAM-Anschlusses verbinden.
Anschluss des Speicherfühlers
1. Speicherfühler anschließen.
2. Das Umschaltventil an das Schaltfeld anschließen.
A Permanente Phase
B Steuerung
C Nullleiter
7611955 - v05 – 09052017 IT
