Betrieb Im Schwimmbadmodus; Funktionsprinzip Der Zusatzheizung - Baxi SYS MGR PBS-i 4 E Installations- Und Wartungsanleitung

4 Produktbeschreibung
Phase Betriebsbeschreibung
5 Nur Warmwasserproduktion.

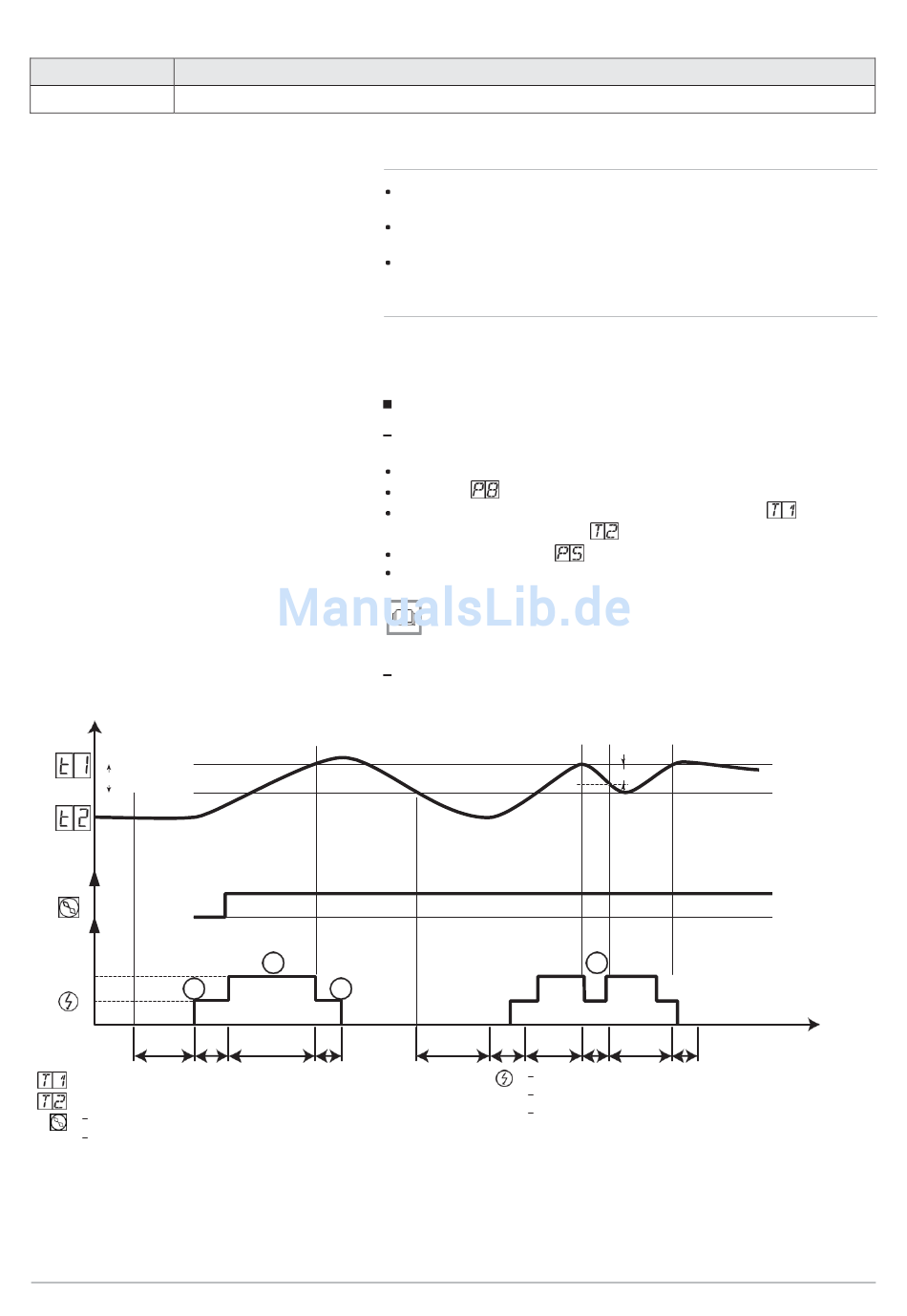

Abb.16 Betriebsphasen
4°C
1
0
2
1
1
0
A
Temperatursollwert des Heizkreises
Gemessene Vorlauftemperatur
0: Verdichter aus
1: Verdichter in Betrieb
36 PBS-i
2
3
B C D
4.2.3

Betrieb im Schwimmbadmodus

Für das Aufwärmen des Schwimmbades ist ein Schwimmbad-Thermos­
tat erforderlich.
Der Kontakt des Thermostats ist geschlossen, wenn die Schwimmbad­
temperatur über dem Sollwert des Thermostaten liegt.
Ist der Kontakt geöffnet, wird das Schwimmbad aufgewärmt.
4.2.4

Funktionsprinzip der Zusatzheizung

In allen Betriebsmodi kann die Zusatzheizung ausgelöst werden, um die
Sicherheit des Außenmoduls zu garantieren, insbesondere in Fällen der
Enteisung.
Betrieb der Zusatzheizung im Heizmodus
Einschaltbedingungen der Zusatzheizung
Kontakt des Raumthermostaten geschlossen
Parameter eingestellt auf 0, 2, 4, 5, 6 oder 8
Differenz zwischen Temperatursollwert des Heizkreises
messener Vorlauftemperatur
Außentemperatur unter
Verdichter in Betrieb
Weitere Informationen siehe
Beschreibung der Fachhandwerker-Parameter, Seite 87
Informationsmenü, Seite 97
Betriebsbeschreibung
A B C
0: Zusatzheizung nicht verwendet
1: Zusatzheizung ein, Stufe 1
2: Zusatzheizung ein, Stufe 2
größer als 4 °C
°C
3°C
4
D C D
