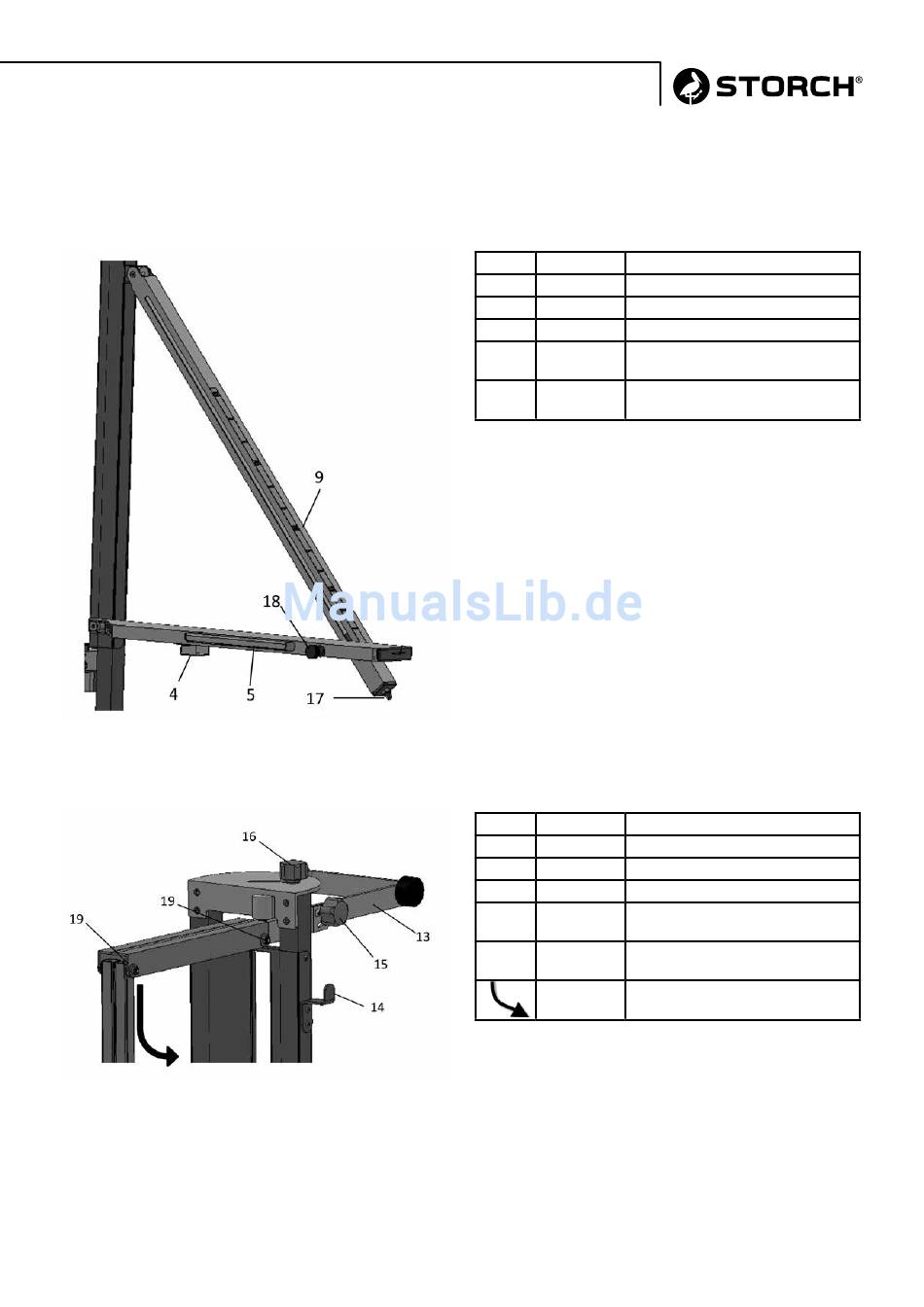

Detailní pohled pro:
Horizontální nastavení opěrná lišta, podpěra desek, stupnice úhloměru vpravo, uchycení
úhelník
Obr. b
Detailní pohled vyklápěcí vedení řezu, podpěra, zavěšení pro pilu
Obr. c
Pol. Obj.č.
4 57 01 71
5 57 01 72
9 57 01 77
17 57 01 87
18 57 01 88
Pol. Obj.č.
13 57 01 82
14 57 01 83
15 57 01 84
16 57 01 86
19 57 01 89
55
Název
Uchycení pro úhelník
Podpěra desek vyklápěcí
Stupnice úhloměru vpravo
Horizontální nastavení opěrná
lišta
Upevňovací šroub pro opěrnou
lištu vlevo + vpravo
Název
Podpěra nastavitelná
Zavěšení pro pilu
Upevňovací šroub podpěra
Upevňovací šroub pro zkosený
úhel
Upevňovací šroub kloub nahoře,
vyklápěcí rameno vzadu
Pohyb vyklápění ramena k
upevnění desky
