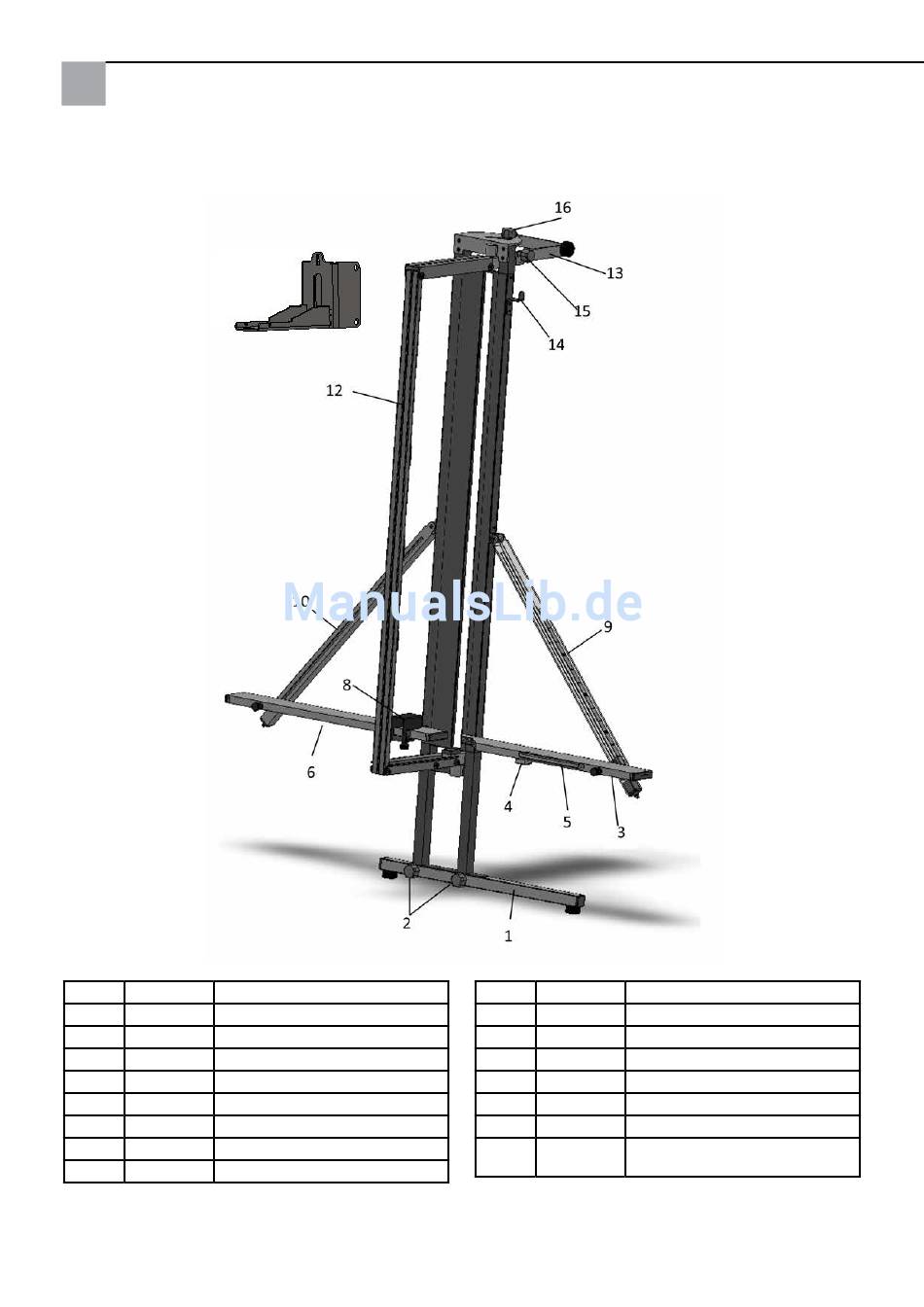

Popis zařízení ProCut mineral PLUS
Obr. a
12 b
Pol. Obj.č. Název
1 57 01 67 Stojan
2 57 01 68 Upevňovací šroub stojan
3 57 01 69 Opěrná lišta vpravo
4 57 01 71 Uchycení pro úhelník
5 57 01 72 Podpěra desek vyklápěcí
6 57 01 73 Opěrná lišta vlevo
8 57 01 76 Délkový doraz vyklápěcí
9 57 01 77 Stupnice úhloměru vpravo
Překlad originálu návodu
Pol. Obj.č.
10 57 01 77
12 57 01 81
12 b 57 01 93
13 57 01 82
14 57 01 83
15 57 01 84
16 57 01 86
54
Název
Stupnice úhloměru vlevo
Vedení řezu
Vodící saně
Podpěra nastavitelná
Zavěšení pro pilu
Upevňovací šroub podpěra
Upevňovací šroub pro zkosený
úhel
