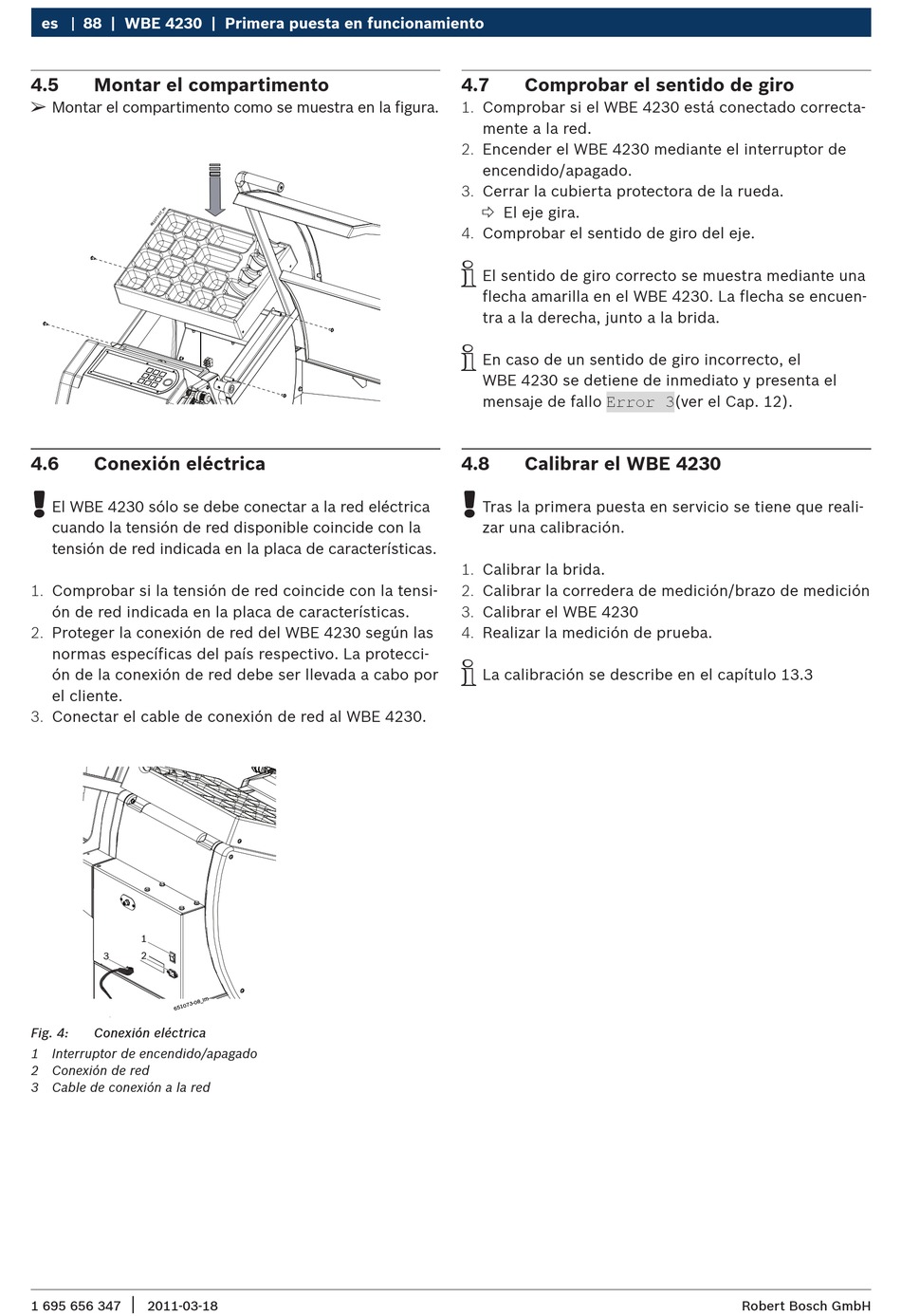

Conexión Eléctrica - Bosch WBE 4230 Originalbetriebsanleitung

es 88 | WBE 4230 | Primera puesta en funcionamiento
4.5 Montar el compartimento
¶
Montar el compartimento como se muestra en la figura.
4.6 Conexión eléctrica
!
El WBE 4230 sólo se debe conectar a la red eléctrica
cuando la tensión de red disponible coincide con la
tensión de red indicada en la placa de características.
1. Comprobar si la tensión de red coincide con la tensi-
ón de red indicada en la placa de características.
2. Proteger la conexión de red del WBE 4230 según las
normas específicas del país respectivo. La protecci-
ón de la conexión de red debe ser llevada a cabo por
el cliente.
3. Conectar el cable de conexión de red al WBE 4230.
1
2
3
Fig. 4: Conexión eléctrica
1 Interruptor de encendido/apagado
2 Conexión de red
3 Cable de conexión a la red
|
1 695 656 347 2011-03-18
4.7 Comprobar el sentido de giro
1. Comprobar si el WBE 4230 está conectado correcta-
mente a la red.
2. Encender el WBE 4230 mediante el interruptor de
encendido/apagado.
3. Cerrar la cubierta protectora de la rueda.
 El eje gira.
4. Comprobar el sentido de giro del eje.
i
El sentido de giro correcto se muestra mediante una
flecha amarilla en el WBE 4230. La flecha se encuen-
tra a la derecha, junto a la brida.
i
En caso de un sentido de giro incorrecto, el
WBE 4230 se detiene de inmediato y presenta el
Error 3
mensaje de fallo
4.8 Calibrar el WBE 4230
!
Tras la primera puesta en servicio se tiene que reali-
zar una calibración.
1. Calibrar la brida.
2. Calibrar la corredera de medición/brazo de medición
3. Calibrar el WBE 4230
4. Realizar la medición de prueba.
i
La calibración se describe en el capítulo 13.3
(ver el Cap. 12).
Robert Bosch GmbH
