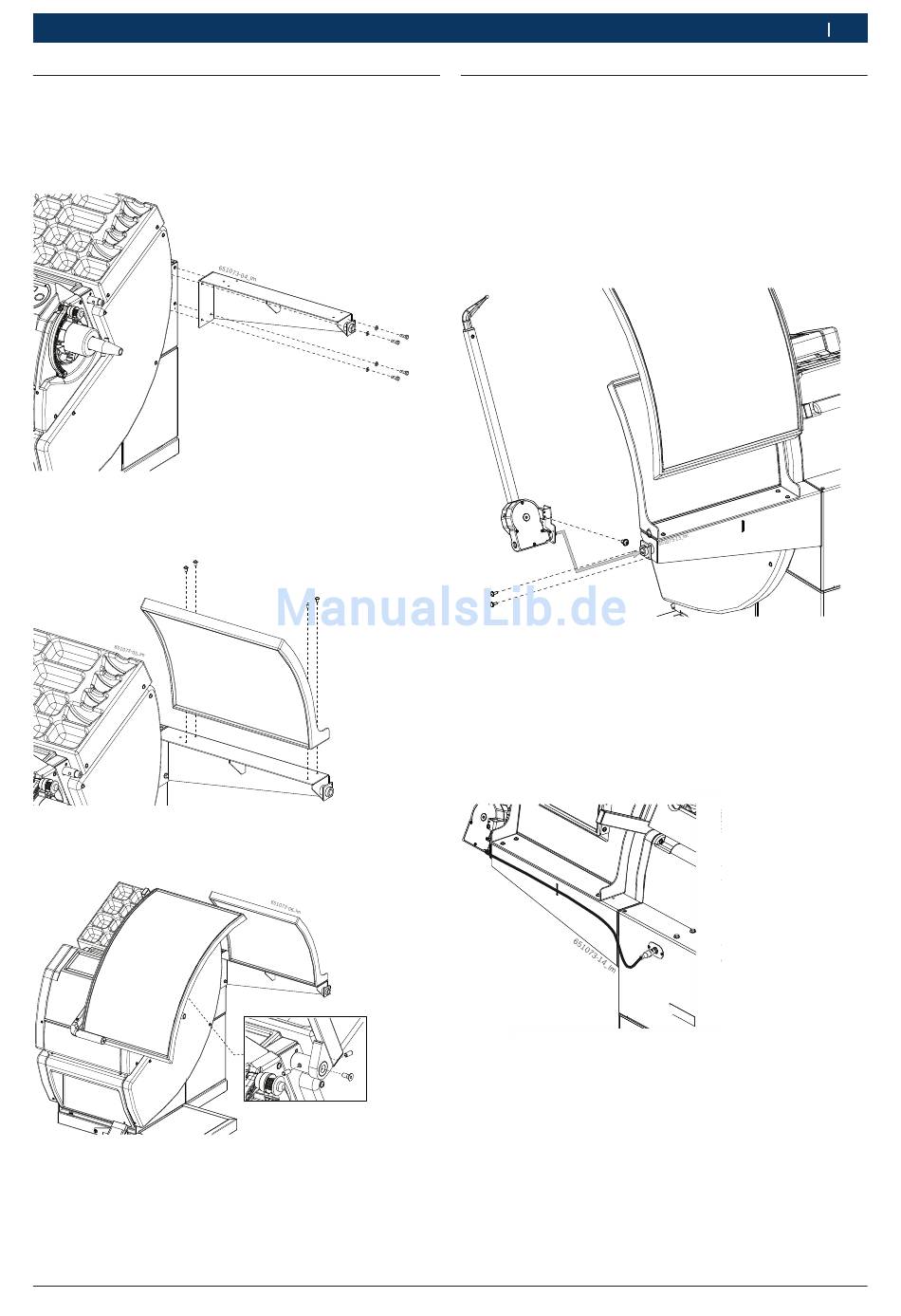

4.3 Montar a cobertura de proteção
da roda
1. Fixar o dispositivo de suporte da cobertura de pro-
teção da roda, com os cinco parafusos fornecidos,
ao WBE 4230.
2. Monte a parte inferior da cobertura de proteção da
roda ao dispositivo de suporte, utilizando os quatro
parafusos fornecidos.
3. Fixe a cobertura móvel de proteção da roda sobre o
braço de suporte no WBE 4230 utilizando um pino e
um parafuso, ver figura.
Robert Bosch GmbH
Primeira colocação em funcionamento | WBE 4230 | 191
4.4 Montagem do dispositivo
i
Esta operação deve ser efetuada quando a calota de
proteção da roda já estiver montada na equilibrado-
ra.
1. Fixar o suporte do braço de medição da largura ao
tubo de suporte da calota de proteção da roda apar-
afusando os 3 parafusos nos furos predispostos.
Fig. 2: Montagem do calibre largura angular
2. Ligue o cabo de conexão do calibre de largura an-
gular atrás do equilibrador e fixe-o com braçadeiras
prepradas no conjunto, como mostrado na figura.
Fig. 3: Conexão do calibre largura angular
1 Cabo de conexão do calibre largura angular
2 Braçadeira
