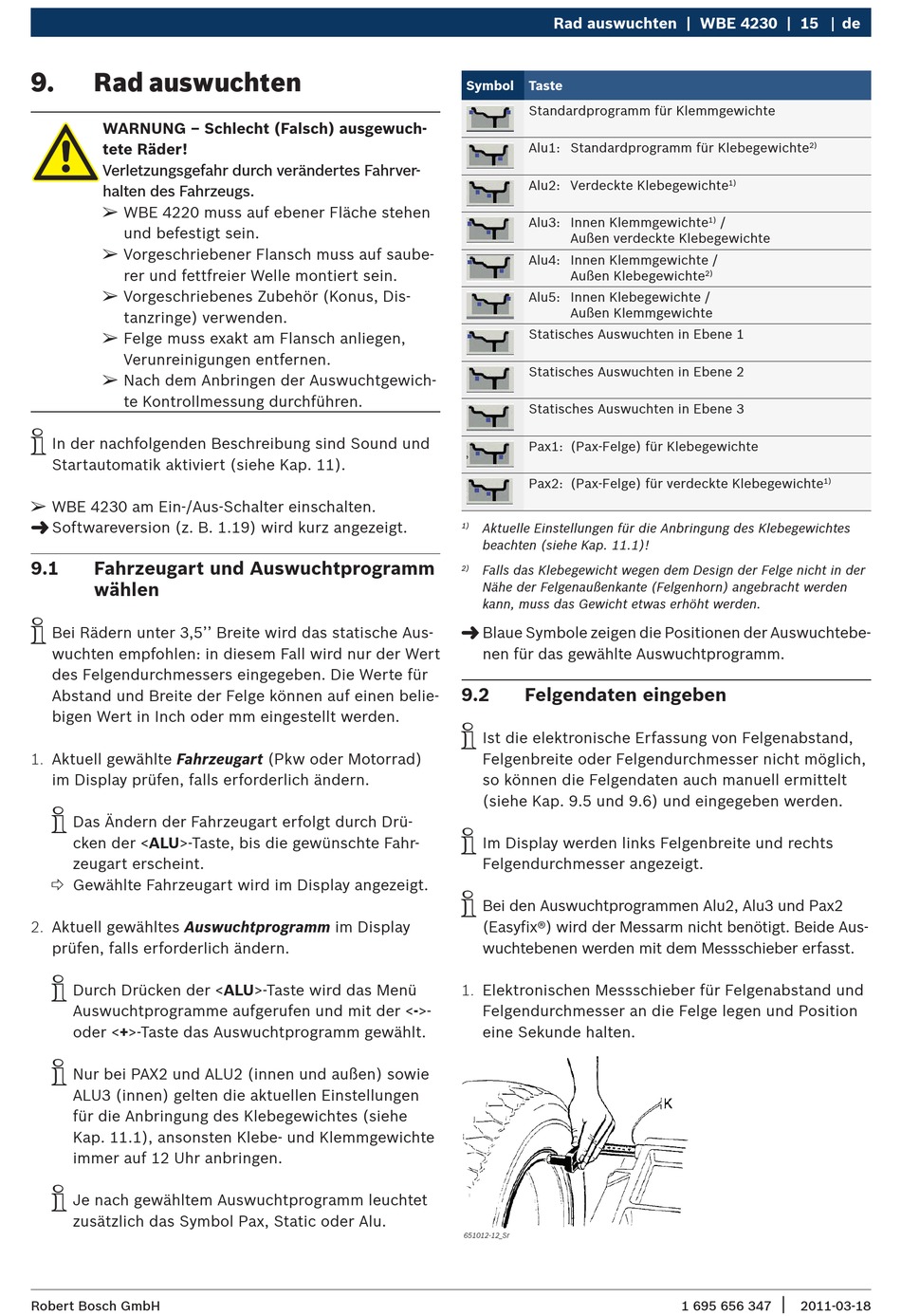

9.

Rad auswuchten

WARNUNG – Schlecht (Falsch) ausgewuch-
tete Räder!
Verletzungsgefahr durch verändertes Fahrver-
halten des Fahrzeugs.
¶
WBE 4220 muss auf ebener Fläche stehen
und befestigt sein.
¶
Vorgeschriebener Flansch muss auf saube-
rer und fettfreier Welle montiert sein.
¶
Vorgeschriebenes Zubehör (Konus, Dis-
tanzringe) verwenden.
¶
Felge muss exakt am Flansch anliegen,
Verunreinigungen entfernen.
¶
Nach dem Anbringen der Auswuchtgewich-
te Kontrollmessung durchführen.
i
In der nachfolgenden Beschreibung sind Sound und
Startautomatik aktiviert (siehe Kap. 11).
¶
WBE 4230 am Ein-/Aus-Schalter einschalten.
"
Softwareversion (z. B. 1.19) wird kurz angezeigt.
9.1 Fahrzeugart und Auswuchtprogramm
wählen
i
Bei Rädern unter 3,5'' Breite wird das statische Aus-
wuchten empfohlen: in diesem Fall wird nur der Wert
des Felgendurchmessers eingegeben. Die Werte für
Abstand und Breite der Felge können auf einen belie-
bigen Wert in Inch oder mm eingestellt werden.
1. Aktuell gewählte Fahrzeugart (Pkw oder Motorrad)
im Display prüfen, falls erforderlich ändern.
i
Das Ändern der Fahrzeugart erfolgt durch Drü-
cken der <ALU>-Taste, bis die gewünschte Fahr-
zeugart erscheint.
 Gewählte Fahrzeugart wird im Display angezeigt.
2. Aktuell gewähltes Auswuchtprogramm im Display
prüfen, falls erforderlich ändern.
i
Durch Drücken der <ALU>-Taste wird das Menü
Auswuchtprogramme aufgerufen und mit der <->-
oder <+>-Taste das Auswuchtprogramm gewählt.
i
Nur bei PAX2 und ALU2 (innen und außen) sowie
ALU3 (innen) gelten die aktuellen Einstellungen
für die Anbringung des Klebegewichtes (siehe
Kap. 11.1), ansonsten Klebe- und Klemmgewichte
immer auf 12 Uhr anbringen.
i
Je nach gewähltem Auswuchtprogramm leuchtet
zusätzlich das Symbol Pax, Static oder Alu.
Robert Bosch GmbH
Rad auswuchten | WBE 4230 | 15
Symbol Taste
Standardprogramm für Klemmgewichte
Alu1: Standardprogramm für Klebegewichte
Alu2: Verdeckte Klebegewichte
Alu3: Innen Klemmgewichte
Außen verdeckte Klebegewichte
Alu4: Innen Klemmgewichte /
Außen Klebegewichte
Alu5: Innen Klebegewichte /
Außen Klemmgewichte
Statisches Auswuchten in Ebene 1
Statisches Auswuchten in Ebene 2
Statisches Auswuchten in Ebene 3
Pax1: (Pax-Felge) für Klebegewichte
Pax2: (Pax-Felge) für verdeckte Klebegewichte
Aktuelle Einstellungen für die Anbringung des Klebegewichtes
1)
beachten (siehe Kap. 11.1)!
Falls das Klebegewicht wegen dem Design der Felge nicht in der
2)
Nähe der Felgenaußenkante (Felgenhorn) angebracht werden
kann, muss das Gewicht etwas erhöht werden.
"
Blaue Symbole zeigen die Positionen der Auswuchtebe-
nen für das gewählte Auswuchtprogramm.
9.2

Felgendaten eingeben

i
Ist die elektronische Erfassung von Felgenabstand,
Felgenbreite oder Felgendurchmesser nicht möglich,
so können die Felgendaten auch manuell ermittelt
(siehe Kap. 9.5 und 9.6) und eingegeben werden.
i
Im Display werden links Felgenbreite und rechts
Felgendurchmesser angezeigt.
i
Bei den Auswuchtprogrammen Alu2, Alu3 und Pax2
(Easyfix®) wird der Messarm nicht benötigt. Beide Aus-
wuchtebenen werden mit dem Messschieber erfasst.
1. Elektronischen Messschieber für Felgenabstand und
Felgendurchmesser an die Felge legen und Position
eine Sekunde halten.
651012-12_Sr
de
2)
1)
/
1)
2)
1)
|
