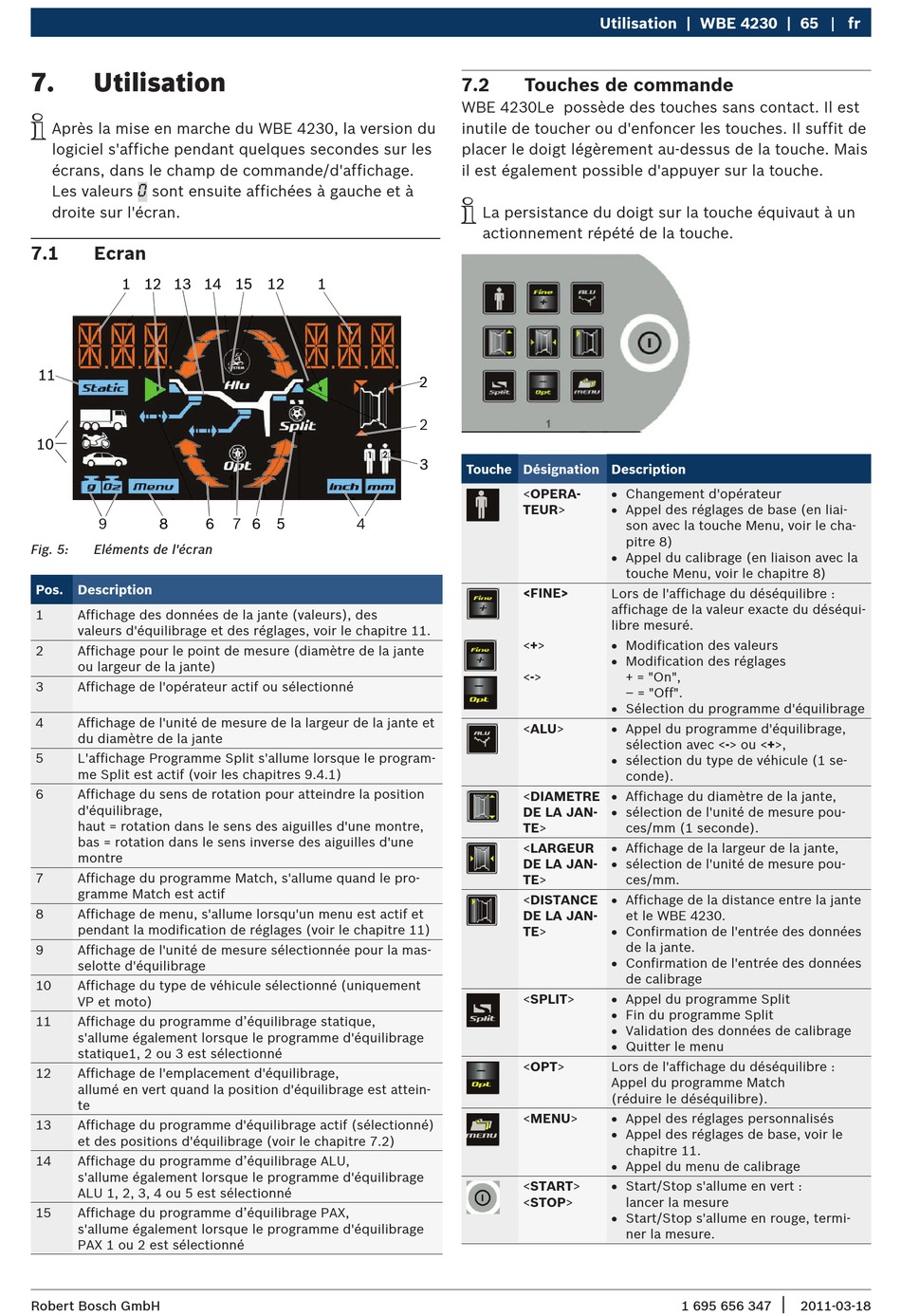

7.

Utilisation

i
Après la mise en marche du WBE 4230, la version du
logiciel s'affiche pendant quelques secondes sur les
écrans, dans le champ de commande/d'affichage.
Les valeurs sont ensuite affichées à gauche et à
0
droite sur l'écran.
7.1

Ecran

1 1 12 12 13 13
11 11
1 1
10 10
9 8 8
Fig. 5: Eléments de l'écran
Pos. Description
1 Affichage des données de la jante (valeurs), des
valeurs d'équilibrage et des réglages, voir le chapitre 11.
2 Affichage pour le point de mesure (diamètre de la jante
ou largeur de la jante)
3 Affichage de l'opérateur actif ou sélectionné
4 Affichage de l'unité de mesure de la largeur de la jante et
du diamètre de la jante
5 L'affichage Programme Split s'allume lorsque le program-
me Split est actif (voir les chapitres 9.4.1)
6 Affichage du sens de rotation pour atteindre la position
d'équilibrage,
haut = rotation dans le sens des aiguilles d'une montre,
bas = rotation dans le sens inverse des aiguilles d'une
montre
7 Affichage du programme Match, s'allume quand le pro-
gramme Match est actif
8 Affichage de menu, s'allume lorsqu'un menu est actif et
pendant la modification de réglages (voir le chapitre 11)
9 Affichage de l'unité de mesure sélectionnée pour la mas-
selotte d'équilibrage
10 Affichage du type de véhicule sélectionné (uniquement
VP et moto)
11 Affichage du programme d'équilibrage statique,
s'allume également lorsque le programme d'équilibrage
statique1, 2 ou 3 est sélectionné
12 Affichage de l'emplacement d'équilibrage,
allumé en vert quand la position d'équilibrage est attein-
te
13 Affichage du programme d'équilibrage actif (sélectionné)
et des positions d'équilibrage (voir le chapitre 7.2)
14 Affichage du programme d'équilibrage ALU,
s'allume également lorsque le programme d'équilibrage
ALU 1, 2, 3, 4 ou 5 est sélectionné
15 Affichage du programme d'équilibrage PAX,
s'allume également lorsque le programme d'équilibrage
PAX 1 ou 2 est sélectionné
Robert Bosch GmbH
14 14 15 15 12 12 1 1
9 9 9 9
1 1
6 6 7 6 6 5 5 4
7.2

Touches de commande

WBE 4230Le possède des touches sans contact. Il est
inutile de toucher ou d'enfoncer les touches. Il suffit de
placer le doigt légèrement au-dessus de la touche. Mais
il est également possible d'appuyer sur la touche.
i
La persistance du doigt sur la touche équivaut à un
actionnement répété de la touche.
2 2
1 1
2
3 3
Touche Désignation Description
<OPERA-
TEUR>
<FINE>
<+>
<->
<ALU>
<DIAMETRE
DE LA JAN-
TE>
<LARGEUR
DE LA JAN-
TE>
<DISTANCE
DE LA JAN-
TE>
<SPLIT>
<OPT>
<MENU>
<START>
<STOP>
Utilisation | WBE 4230 | 65
R Changement d'opérateur
R Appel des réglages de base (en liai-
son avec la touche Menu, voir le cha-
pitre 8)
R Appel du calibrage (en liaison avec la
touche Menu, voir le chapitre 8)
Lors de l'affichage du déséquilibre :
affichage de la valeur exacte du déséqui-
libre mesuré.
R Modification des valeurs
R Modification des réglages
+ = "On",
– = "Off".
R Sélection du programme d'équilibrage
R Appel du programme d'équilibrage,
sélection avec <-> ou <+>,
R sélection du type de véhicule (1 se-
conde).
R Affichage du diamètre de la jante,
R sélection de l'unité de mesure pou-
ces/mm (1 seconde).
R Affichage de la largeur de la jante,
R sélection de l'unité de mesure pou-
ces/mm.
R Affichage de la distance entre la jante
et le WBE 4230.
R Confirmation de l'entrée des données
de la jante.
R Confirmation de l'entrée des données
de calibrage
R Appel du programme Split
R Fin du programme Split
R Validation des données de calibrage
R Quitter le menu
Lors de l'affichage du déséquilibre :
Appel du programme Match
(réduire le déséquilibre).
R Appel des réglages personnalisés
R Appel des réglages de base, voir le
chapitre 11.
R Appel du menu de calibrage
R Start/Stop s'allume en vert :
lancer la mesure
R Start/Stop s'allume en rouge, termi-
ner la mesure.
