Bosch WBE 4230 Originalbetriebsanleitung Seite 271

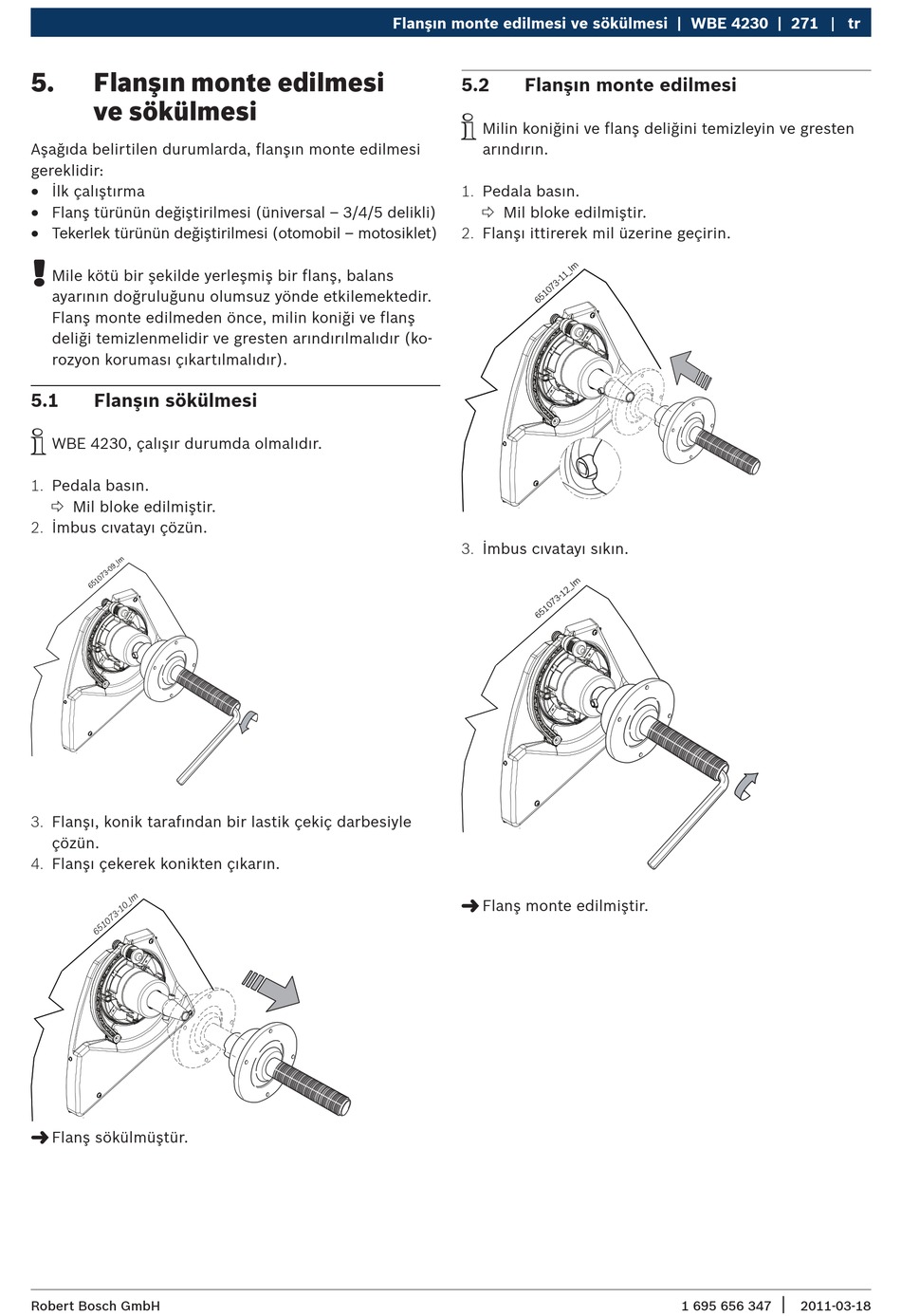

5. Flanşın monte edilmesi
ve sökülmesi
Aşağıda belirtilen durumlarda, flanşın monte edilmesi
gereklidir:
R
İlk çalıştırma
R
Flanş türünün değiştirilmesi (üniversal – 3/4/5 delikli)
R
Tekerlek türünün değiştirilmesi (otomobil – motosiklet)
!
Mile kötü bir şekilde yerleşmiş bir flanş, balans
ayarının doğruluğunu olumsuz yönde etkilemektedir.
Flanş monte edilmeden önce, milin koniği ve flanş
deliği temizlenmelidir ve gresten arındırılmalıdır (ko-
rozyon koruması çıkartılmalıdır).
5.1 Flanşın sökülmesi
i
WBE 4230, çalışır durumda olmalıdır.
1. Pedala basın.
 Mil bloke edilmiştir.
2. İmbus cıvatayı çözün.
3. Flanşı, konik tarafından bir lastik çekiç darbesiyle
çözün.
4. Flanşı çekerek konikten çıkarın.
"
Flanş sökülmüştür.
Robert Bosch GmbH
Flanşın monte edilmesi ve sökülmesi | WBE 4230 | 271
5.2 Flanşın monte edilmesi
i
Milin koniğini ve flanş deliğini temizleyin ve gresten
arındırın.
1. Pedala basın.
 Mil bloke edilmiştir.
2. Flanşı ittirerek mil üzerine geçirin.
3. İmbus cıvatayı sıkın.
"
Flanş monte edilmiştir.
tr
|
1 695 656 347 2011-03-18
