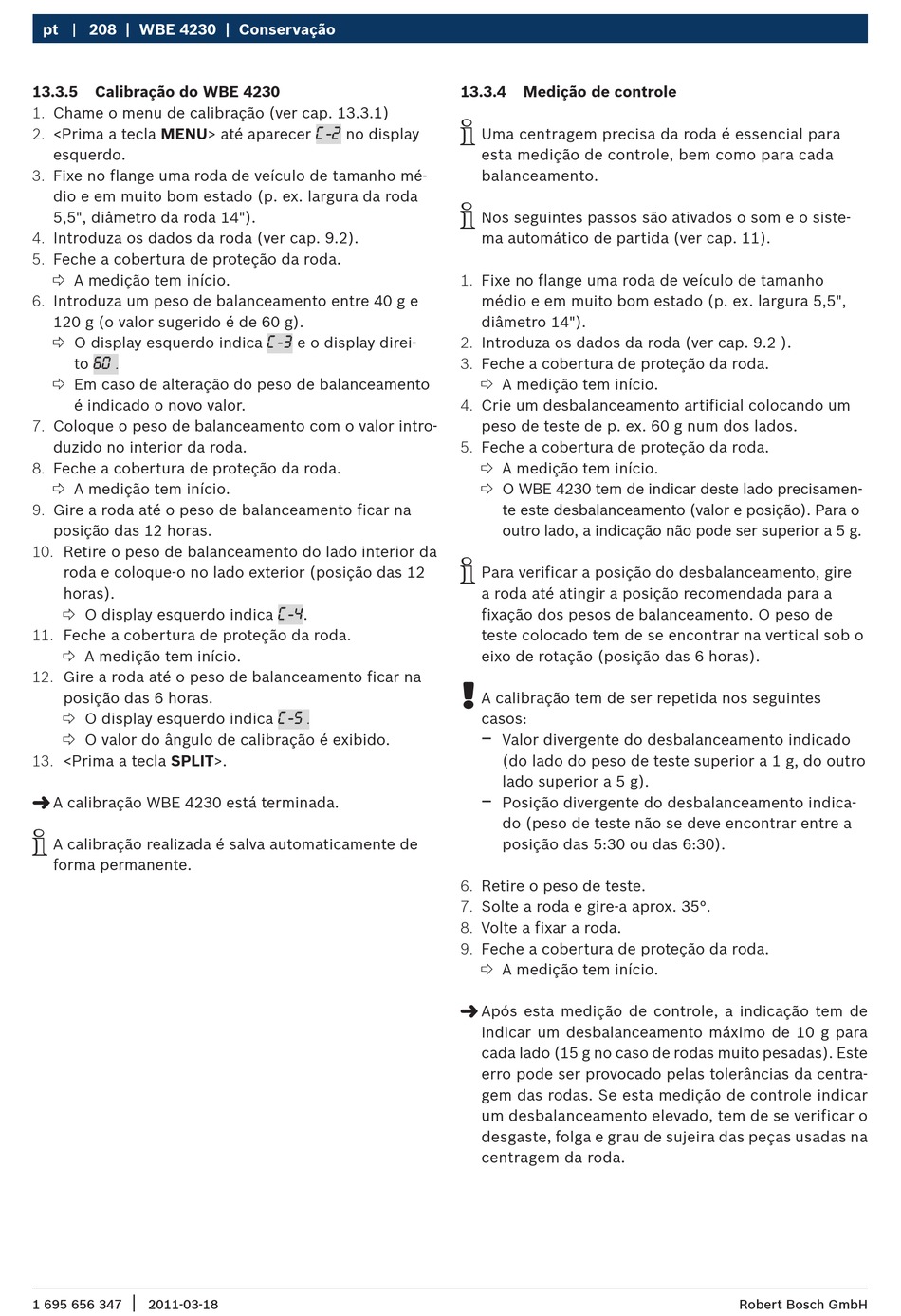

pt 208 | WBE 4230 | Conservação
13.3.5 Calibração do WBE 4230
1. Chame o menu de calibração (ver cap. 13.3.1)
2. <Prima a tecla MENU> até aparecer
esquerdo.
3. Fixe no flange uma roda de veículo de tamanho mé-
dio e em muito bom estado (p. ex. largura da roda
5,5", diâmetro da roda 14").
4. Introduza os dados da roda (ver cap. 9.2).
5. Feche a cobertura de proteção da roda.
 A medição tem início.
6. Introduza um peso de balanceamento entre 40 g e
120 g (o valor sugerido é de 60 g).
 O display esquerdo indica
to
60.
 Em caso de alteração do peso de balanceamento
é indicado o novo valor.
7. Coloque o peso de balanceamento com o valor intro-
duzido no interior da roda.
8. Feche a cobertura de proteção da roda.
 A medição tem início.
9. Gire a roda até o peso de balanceamento ficar na
posição das 12 horas.
10. Retire o peso de balanceamento do lado interior da
roda e coloque-o no lado exterior (posição das 12
horas).
 O display esquerdo indica
11. Feche a cobertura de proteção da roda.
 A medição tem início.
12. Gire a roda até o peso de balanceamento ficar na
posição das 6 horas.
 O display esquerdo indica
 O valor do ângulo de calibração é exibido.
13. <Prima a tecla SPLIT>.
"
A calibração WBE 4230 está terminada.
i
A calibração realizada é salva automaticamente de
forma permanente.
|
1 695 656 347 2011-03-18
no display
C-2
e o display direi-
C-3
.
C-4
C-5.
13.3.4 Medição de controle
i
Uma centragem precisa da roda é essencial para
esta medição de controle, bem como para cada
balanceamento.
i
Nos seguintes passos são ativados o som e o siste-
ma automático de partida (ver cap. 11).
1. Fixe no flange uma roda de veículo de tamanho
médio e em muito bom estado (p. ex. largura 5,5",
diâmetro 14").
2. Introduza os dados da roda (ver cap. 9.2 ).
3. Feche a cobertura de proteção da roda.
 A medição tem início.
4. Crie um desbalanceamento artificial colocando um
peso de teste de p. ex. 60 g num dos lados.
5. Feche a cobertura de proteção da roda.
 A medição tem início.
 O WBE 4230 tem de indicar deste lado precisamen-
te este desbalanceamento (valor e posição). Para o
outro lado, a indicação não pode ser superior a 5 g.
i
Para verificar a posição do desbalanceamento, gire
a roda até atingir a posição recomendada para a
fixação dos pesos de balanceamento. O peso de
teste colocado tem de se encontrar na vertical sob o
eixo de rotação (posição das 6 horas).
!
A calibração tem de ser repetida nos seguintes
casos:
$
Valor divergente do desbalanceamento indicado
(do lado do peso de teste superior a 1 g, do outro
lado superior a 5 g).
$
Posição divergente do desbalanceamento indica-
do (peso de teste não se deve encontrar entre a
posição das 5:30 ou das 6:30).
6. Retire o peso de teste.
7. Solte a roda e gire-a aprox. 35°.
8. Volte a fixar a roda.
9. Feche a cobertura de proteção da roda.
 A medição tem início.
"
Após esta medição de controle, a indicação tem de
indicar um desbalanceamento máximo de 10 g para
cada lado (15 g no caso de rodas muito pesadas). Este
erro pode ser provocado pelas tolerâncias da centra-
gem das rodas. Se esta medição de controle indicar
um desbalanceamento elevado, tem de se verificar o
desgaste, folga e grau de sujeira das peças usadas na
centragem da roda.
