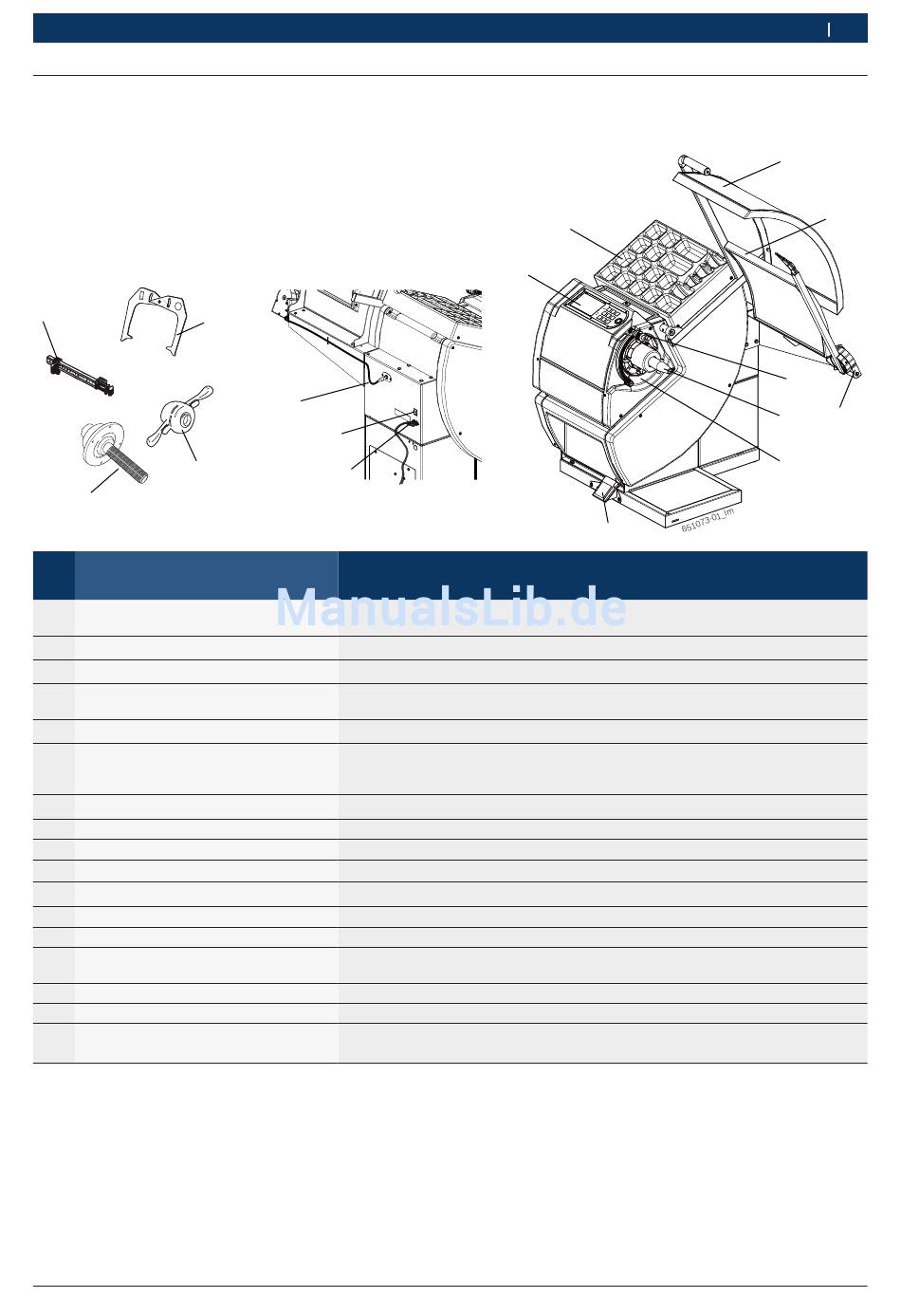

Pos. Omschrijving
1 Wielbeschermkap, mobiel
2 Wielbeschermkap, stijf
3 Beschrijving van het apparaat
4 Schuifmaat
(elektronisch)
5 Conus van de aandrijfas
6 Laser *
Verlichting *
7 Rechter pedaal
8 Bedieningsveld
9 Bergplaats
10 Netaansluitbus
11 Aan-/uitschakelaar
12 Aansluitkabel
13 Flens voor middencentrering met tre-
kanker
14 Spankap
15 Handmatige schuifmaat
16 Meetpasser
* naar gelang de uitvoering, gedeeltelijk speciale toebehoren
Robert Bosch GmbH
16
12
11
10
Functie/wat kan ik er mee doen
Bescherming van de bediener tegen wegspattende deeltjes (b. v. vuil, water).
Meting starten en meting stoppen, zie hoofdstuk 11.1.
Bescherming tegen wegspattende deeltjes (b. v. vuil, water).
Vaststellen van de velgbreedte
Velgafstand en velgdiameter registreren.
Posities voor de bevestiging van de plakgewichten bepalen.
Opname van de flens
Bij uitgeschakelde Easyfix-functie wordt de posiie van de plakgewichten
door een laserstraal aangegeven, zodra de correcte uitlijnpositie is bereikt
(zie hoofdstuk 9.4.3).
Wordt altijd ingeschakeld zodra de elektronische schuifmaat wordt gebruikt.
As / wiel blokkeren.
Bediening WBE 4230, zie hoofdstuk 7.2
Bergplaats voor uitlijngewichten en toebehoren.
Aansluiting voor de netaansluitleiding.
Inschakelen en uitschakelen van de WBE 4230.
Aansluiting van de kaliber openingshoek op de balanceermachine.
Het wiel bevestigen.
Wiel op de conus centreren en bevestigen
Dient als vervanging voor als de elektronische schuifmaat defect is.
Dient als vervanging wanneer de velgbreedte en de velgdiameter niet elektronisch
geregistreerd kunnen worden.
Productbeschrijving | WBE 4230 | 163
