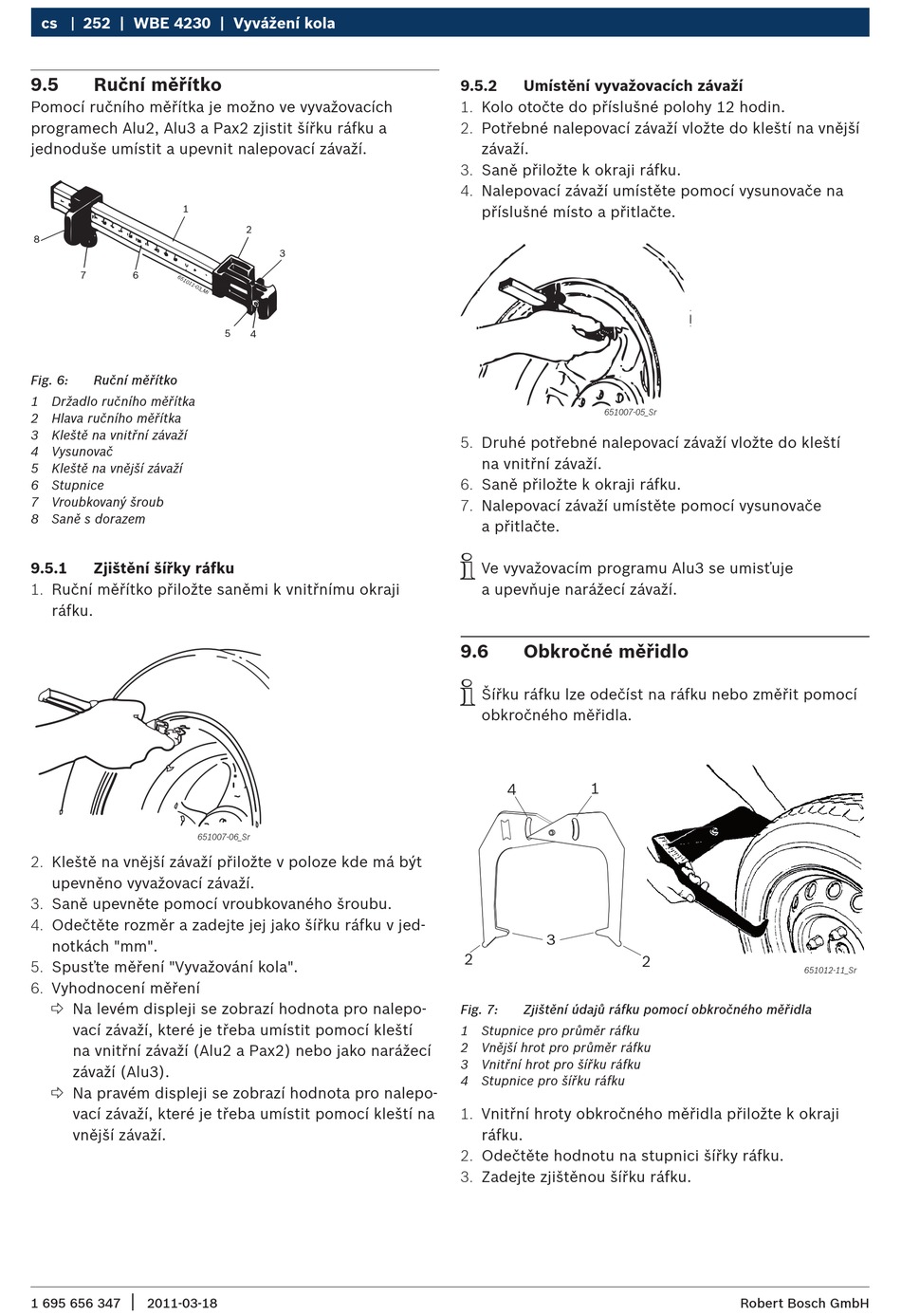

cs 252 | WBE 4230 | Vyvážení kola
9.5 Ruční měřítko
Pomocí ručního měřítka je možno ve vyvažovacích
programech Alu2, Alu3 a Pax2 zjistit šířku ráfku a
jednoduše umístit a upevnit nalepovací závaží.
1
8
7 6
Fig. 6: Ruční měřítko
1 Držadlo ručního měřítka
2 Hlava ručního měřítka
3 Kleště na vnitřní závaží
4 Vysunovač
5 Kleště na vnější závaží
6 Stupnice
7 Vroubkovaný šroub
8 Saně s dorazem
9.5.1 Zjištění šířky ráfku
1. Ruční měřítko přiložte saněmi k vnitřnímu okraji
ráfku.
651007-06_Sr
2. Kleště na vnější závaží přiložte v poloze kde má být
upevněno vyvažovací závaží.
3. Saně upevněte pomocí vroubkovaného šroubu.
4. Odečtěte rozměr a zadejte jej jako šířku ráfku v jed-
notkách "mm".
5. Spusťte měření "Vyvažování kola".
6. Vyhodnocení měření
 Na levém displeji se zobrazí hodnota pro nalepo-
vací závaží, které je třeba umístit pomocí kleští
na vnitřní závaží (Alu2 a Pax2) nebo jako narážecí
závaží (Alu3).
 Na pravém displeji se zobrazí hodnota pro nalepo-
vací závaží, které je třeba umístit pomocí kleští na
vnější závaží.
|
1 695 656 347 2011-03-18
2
3
5 4
9.5.2 Umístění vyvažovacích závaží
1. Kolo otočte do příslušné polohy 12 hodin.
2. Potřebné nalepovací závaží vložte do kleští na vnější
závaží.
3. Saně přiložte k okraji ráfku.
4. Nalepovací závaží umístěte pomocí vysunovače na
příslušné místo a přitlačte.
651007-05_Sr
5. Druhé potřebné nalepovací závaží vložte do kleští
na vnitřní závaží.
6. Saně přiložte k okraji ráfku.
7. Nalepovací závaží umístěte pomocí vysunovače
a přitlačte.
i
Ve vyvažovacím programu Alu3 se umisťuje
a upevňuje narážecí závaží.
9.6 Obkročné měřidlo
i
Šířku ráfku lze odečíst na ráfku nebo změřit pomocí
obkročného měřidla.
Fig. 7: Zjištění údajů ráfku pomocí obkročného měřidla
1 Stupnice pro průměr ráfku
2 Vnější hrot pro průměr ráfku
3 Vnitřní hrot pro šířku ráfku
4 Stupnice pro šířku ráfku
1. Vnitřní hroty obkročného měřidla přiložte k okraji
ráfku.
2. Odečtěte hodnotu na stupnici šířky ráfku.
3. Zadejte zjištěnou šířku ráfku.
651012-11_Sr
