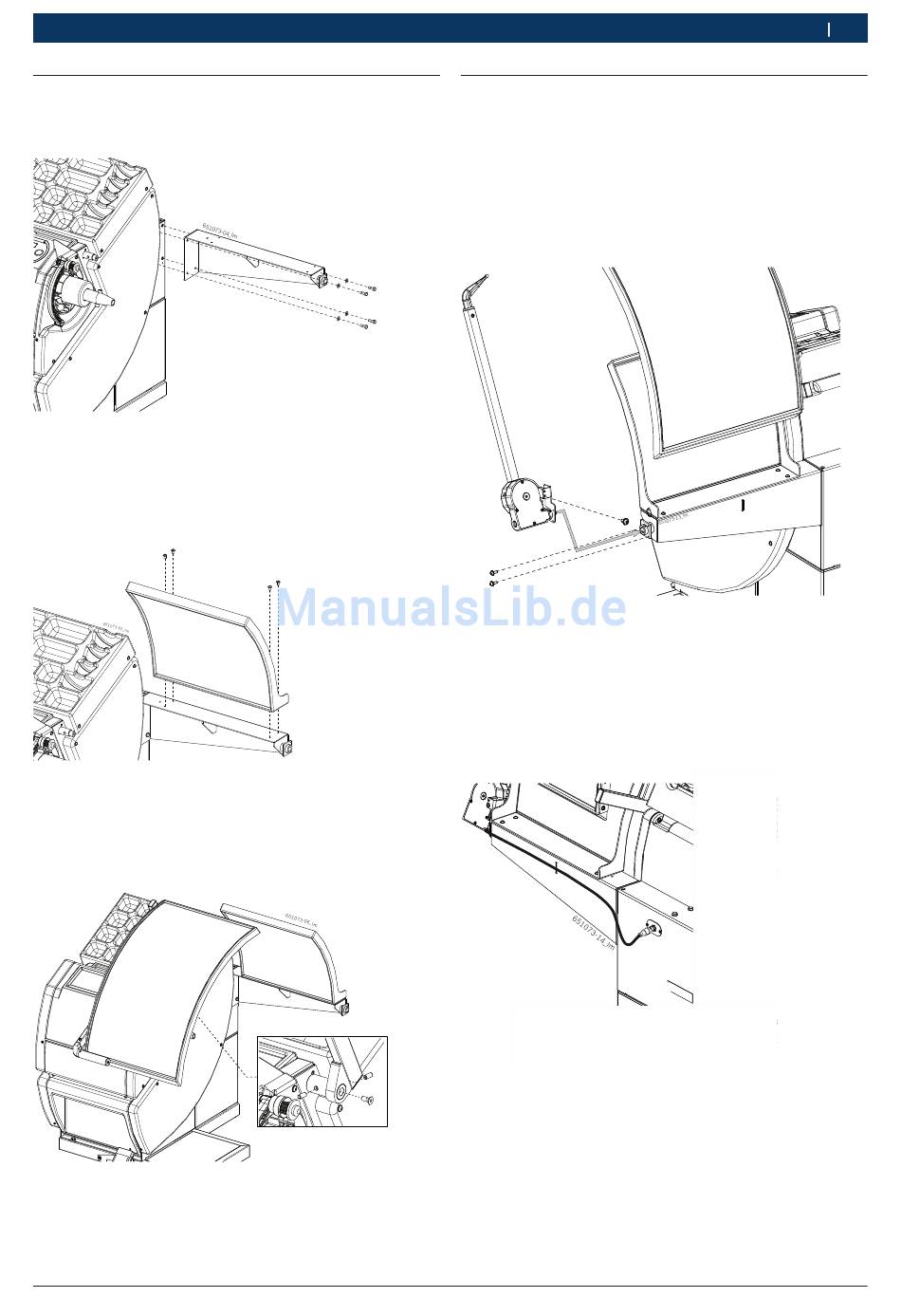

Montering av hjulskyddshuv

1. Fäst hjulskyddshuvens stödanordning med de fem
bifogade skruvarna på WBE 4230.
2. Montera hjulskyddshuvens undre del på stödanord-
ningen med de bifogade fyra skruvarna.
3. Fäst den rörliga hjulskyddshuven över stödarmen på
WBE 4230 med tapp och skruv, se illustrationen..
Robert Bosch GmbH
Första driftstart | WBE 4230 | 139
4.4

Montering av anordningen

i
Denna operation ska utföras när hjulskyddskapseln
redan sitter monterad på hjulbalanseraren.
1. Fäst staget till armen för breddmätning till hjulskyd-
dskapselns infästningsrör genom att skruva i de 3
skruvarna i de avsedda hålen.
Fig. 2: Montering av vinkelmått för bredden
2. Koppla anslutningskabeln för vinkelmåttet för bred-
den på balansmaskinens baksida och fäst den med
de avsedda medföljande klämmorna enligt figuren.
Fig. 3: Koppling av vinkelmått för bredden
1 Anslutningskabel för vinkelmått för bredden
2 Klämma
