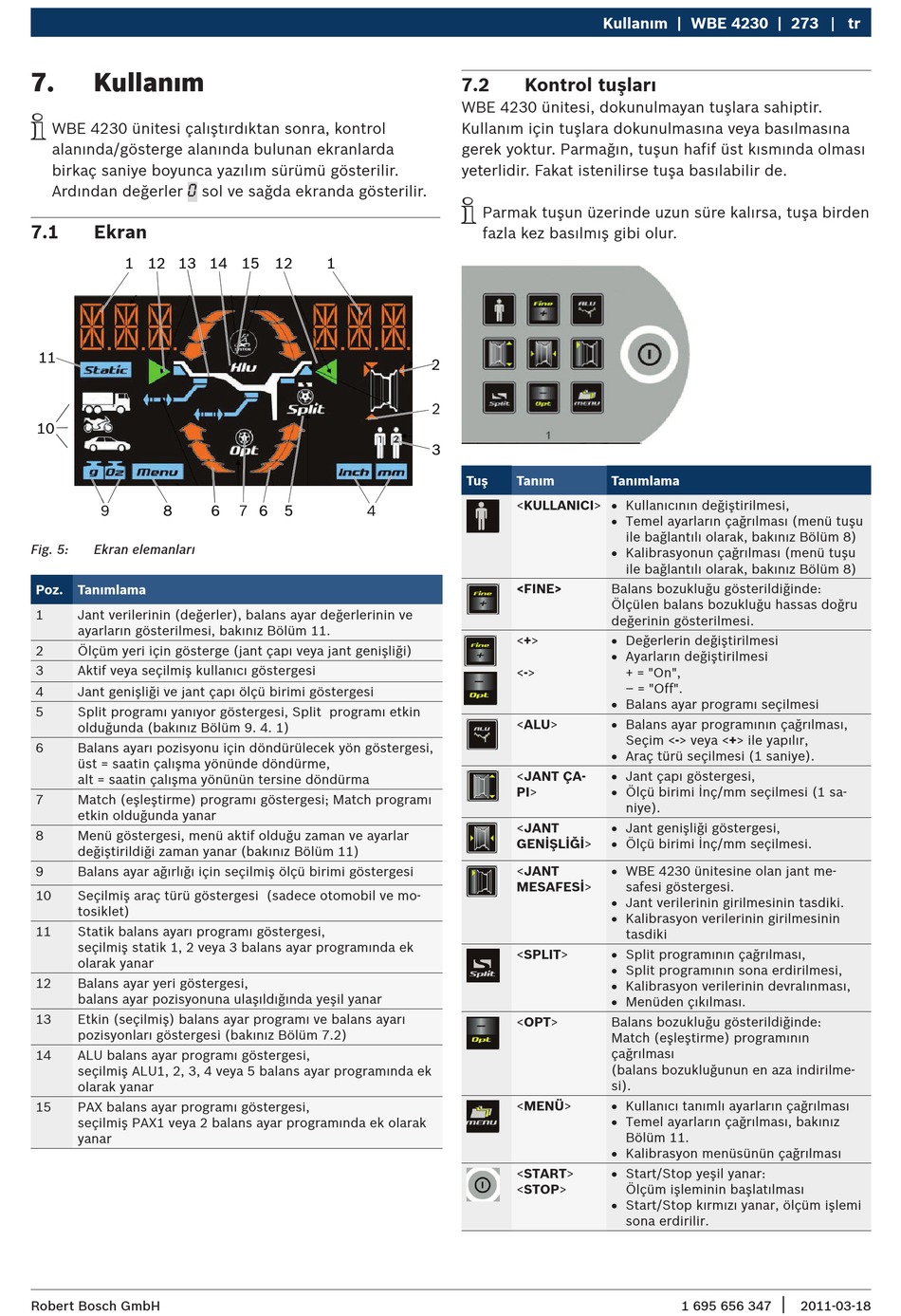

Bosch WBE 4230 Originalbetriebsanleitung Seite 273

7. Kullanım
i
WBE 4230 ünitesi çalıştırdıktan sonra, kontrol
alanında/gösterge alanında bulunan ekranlarda
birkaç saniye boyunca yazılım sürümü gösterilir.
Ardından değerler sol ve sağda ekranda gösterilir.
0
7.1 Ekran
1 1 12 12 13 13
11 11
1 1
10 10
9 8 8
Fig. 5: Ekran elemanları
Poz. Tanımlama
1 Jant verilerinin (değerler), balans ayar değerlerinin ve
ayarların gösterilmesi, bakınız Bölüm 11.
2 Ölçüm yeri için gösterge (jant çapı veya jant genişliği)
3 Aktif veya seçilmiş kullanıcı göstergesi
4 Jant genişliği ve jant çapı ölçü birimi göstergesi
5 Split programı yanıyor göstergesi, Split programı etkin
olduğunda (bakınız Bölüm 9. 4. 1)
6 Balans ayarı pozisyonu için döndürülecek yön göstergesi,
üst = saatin çalışma yönünde döndürme,
alt = saatin çalışma yönünün tersine döndürma
7 Match (eşleştirme) programı göstergesi; Match programı
etkin olduğunda yanar
8 Menü göstergesi, menü aktif olduğu zaman ve ayarlar
değiştirildiği zaman yanar (bakınız Bölüm 11)
9 Balans ayar ağırlığı için seçilmiş ölçü birimi göstergesi
10 Seçilmiş araç türü göstergesi (sadece otomobil ve mo-
tosiklet)
11 Statik balans ayarı programı göstergesi,
seçilmiş statik 1, 2 veya 3 balans ayar programında ek
olarak yanar
12 Balans ayar yeri göstergesi,
balans ayar pozisyonuna ulaşıldığında yeşil yanar
13 Etkin (seçilmiş) balans ayar programı ve balans ayarı
pozisyonları göstergesi (bakınız Bölüm 7.2)
14 ALU balans ayar programı göstergesi,
seçilmiş ALU1, 2, 3, 4 veya 5 balans ayar programında ek
olarak yanar
15 PAX balans ayar programı göstergesi,
seçilmiş PAX1 veya 2 balans ayar programında ek olarak
yanar
Robert Bosch GmbH
14 14 15 15 12 12 1 1
9 9
9 9 1 1
6 6 7 6 6 5 5 4
7.2 Kontrol tuşları
WBE 4230 ünitesi, dokunulmayan tuşlara sahiptir.
Kullanım için tuşlara dokunulmasına veya basılmasına
gerek yoktur. Parmağın, tuşun hafif üst kısmında olması
yeterlidir. Fakat istenilirse tuşa basılabilir de.
i
Parmak tuşun üzerinde uzun süre kalırsa, tuşa birden
fazla kez basılmış gibi olur.
2 2
1 1
2
3 3
Tuş Tanım
<KULLANICI> R Kullanıcının değiştirilmesi,
<FINE>
<+>
<->
<ALU>
<JANT ÇA-
PI>
<JANT
GENİŞLİĞİ>
<JANT
MESAFESİ>
<SPLIT>
<OPT>
<MENÜ>
<START>
<STOP>
Kullanım | WBE 4230 | 273
Tanımlama
R Temel ayarların çağrılması (menü tuşu
ile bağlantılı olarak, bakınız Bölüm 8)
R Kalibrasyonun çağrılması (menü tuşu
ile bağlantılı olarak, bakınız Bölüm 8)
Balans bozukluğu gösterildiğinde:
Ölçülen balans bozukluğu hassas doğru
değerinin gösterilmesi.
R Değerlerin değiştirilmesi
R Ayarların değiştirilmesi
+ = "On",
– = "Off".
R Balans ayar programı seçilmesi
R Balans ayar programının çağrılması,
Seçim <-> veya <+> ile yapılır,
R Araç türü seçilmesi (1 saniye).
R Jant çapı göstergesi,
R Ölçü birimi İnç/mm seçilmesi (1 sa-
niye).
R Jant genişliği göstergesi,
R Ölçü birimi İnç/mm seçilmesi.
R WBE 4230 ünitesine olan jant me-
safesi göstergesi.
R Jant verilerinin girilmesinin tasdiki.
R Kalibrasyon verilerinin girilmesinin
tasdiki
R Split programının çağrılması,
R Split programının sona erdirilmesi,
R Kalibrasyon verilerinin devralınması,
R Menüden çıkılması.
Balans bozukluğu gösterildiğinde:
Match (eşleştirme) programının
çağrılması
(balans bozukluğunun en aza indirilme-
si).
R Kullanıcı tanımlı ayarların çağrılması
R Temel ayarların çağrılması, bakınız
Bölüm 11.
R Kalibrasyon menüsünün çağrılması
R Start/Stop yeşil yanar:
Ölçüm işleminin başlatılması
R Start/Stop kırmızı yanar, ölçüm işlemi
sona erdirilir.
