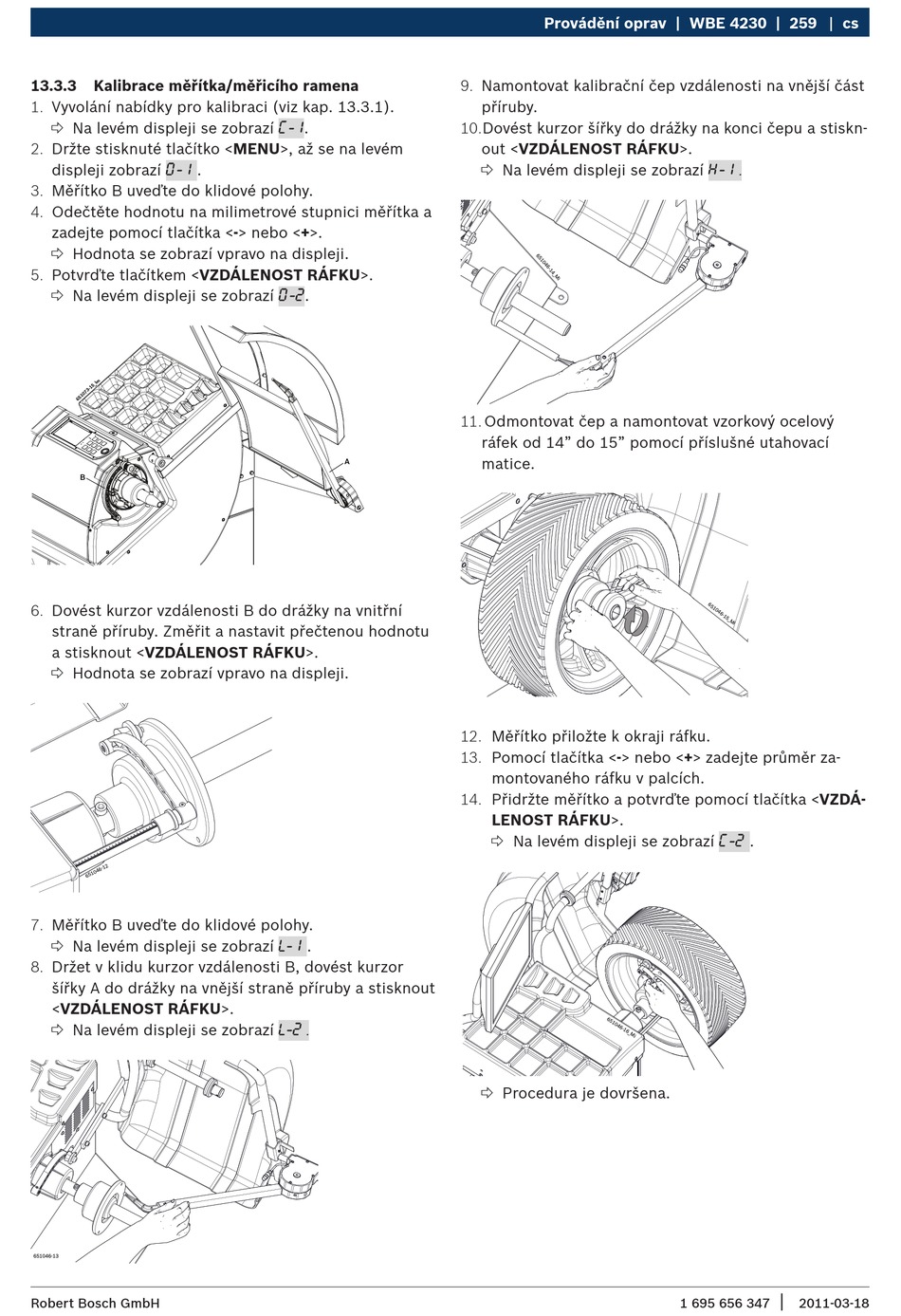

13.3.3 Kalibrace měřítka/měřicího ramena
1. Vyvolání nabídky pro kalibraci (viz kap. 13.3.1).
 Na levém displeji se zobrazí
2. Držte stisknuté tlačítko <MENU>, až se na levém
displeji zobrazí .
0-1
3. Měřítko B uveďte do klidové polohy.
4. Odečtěte hodnotu na milimetrové stupnici měřítka a
zadejte pomocí tlačítka <-> nebo <+>.
 Hodnota se zobrazí vpravo na displeji.
5. Potvrďte tlačítkem <VZDÁLENOST RÁFKU>.
 Na levém displeji se zobrazí
B
6. Dovést kurzor vzdálenosti B do drážky na vnitřní
straně příruby. Změřit a nastavit přečtenou hodnotu
a stisknout <VZDÁLENOST RÁFKU>.
 Hodnota se zobrazí vpravo na displeji.
7. Měřítko B uveďte do klidové polohy.
 Na levém displeji se zobrazí
8. Držet v klidu kurzor vzdálenosti B, dovést kurzor
šířky A do drážky na vnější straně příruby a stisknout
<VZDÁLENOST RÁFKU>.
 Na levém displeji se zobrazí
Robert Bosch GmbH
.
C-1
.
0-2
A
.
L-1
L-2.
Provádění oprav | WBE 4230 | 259
9. Namontovat kalibrační čep vzdálenosti na vnější část
příruby.
10. Dovést kurzor šířky do drážky na konci čepu a stiskn-
out <VZDÁLENOST RÁFKU>.
 Na levém displeji se zobrazí
11. Odmontovat čep a namontovat vzorkový ocelový
ráfek od 14" do 15" pomocí příslušné utahovací
matice.
12. Měřítko přiložte k okraji ráfku.
13. Pomocí tlačítka <-> nebo <+> zadejte průměr za-
montovaného ráfku v palcích.
14. Přidržte měřítko a potvrďte pomocí tlačítka <VZDÁ-
LENOST RÁFKU>.
 Na levém displeji se zobrazí
 Procedura je dovršena.
cs
H-1.
.
C-2
|
