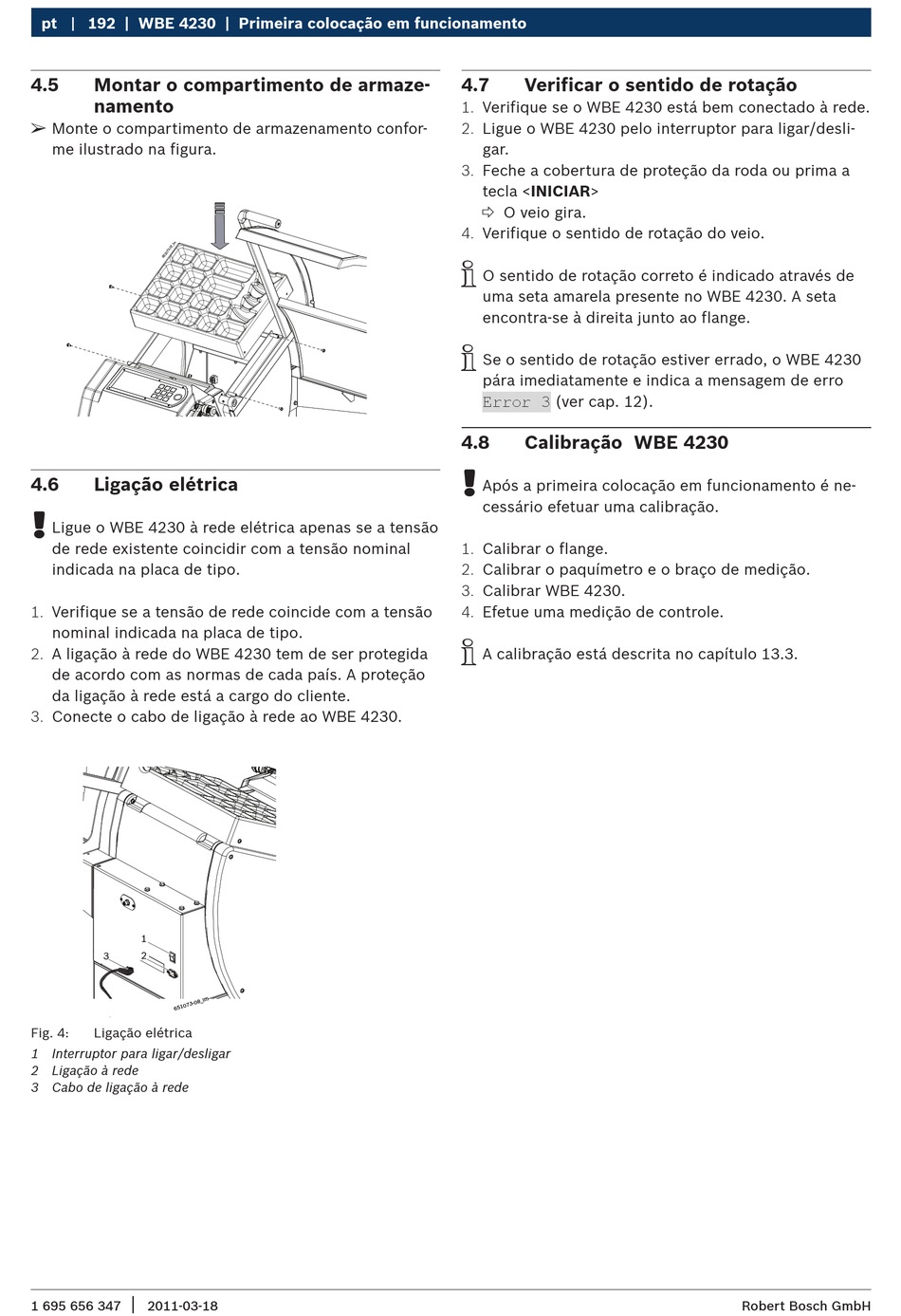

pt 192 | WBE 4230 | Primeira colocação em funcionamento
4.5 Montar o compartimento de armaze-
namento
¶
Monte o compartimento de armazenamento confor-
me ilustrado na figura.
4.6 Ligação elétrica
!
Ligue o WBE 4230 à rede elétrica apenas se a tensão
de rede existente coincidir com a tensão nominal
indicada na placa de tipo.
1. Verifique se a tensão de rede coincide com a tensão
nominal indicada na placa de tipo.
2. A ligação à rede do WBE 4230 tem de ser protegida
de acordo com as normas de cada país. A proteção
da ligação à rede está a cargo do cliente.
3. Conecte o cabo de ligação à rede ao WBE 4230.
1
2
3
Fig. 4: Ligação elétrica
1 Interruptor para ligar/desligar
2 Ligação à rede
3 Cabo de ligação à rede
|
1 695 656 347 2011-03-18
4.7 Verificar o sentido de rotação
1. Verifique se o WBE 4230 está bem conectado à rede.
2. Ligue o WBE 4230 pelo interruptor para ligar/desli-
gar.
3. Feche a cobertura de proteção da roda ou prima a
tecla <INICIAR>
 O veio gira.
4. Verifique o sentido de rotação do veio.
i
O sentido de rotação correto é indicado através de
uma seta amarela presente no WBE 4230. A seta
encontra-se à direita junto ao flange.
i
Se o sentido de rotação estiver errado, o WBE 4230
pára imediatamente e indica a mensagem de erro
Error 3
(ver cap. 12).
4.8 Calibração WBE 4230
!
Após a primeira colocação em funcionamento é ne-
cessário efetuar uma calibração.
1. Calibrar o flange.
2. Calibrar o paquímetro e o braço de medição.
3. Calibrar WBE 4230.
4. Efetue uma medição de controle.
i
A calibração está descrita no capítulo 13.3.
