English

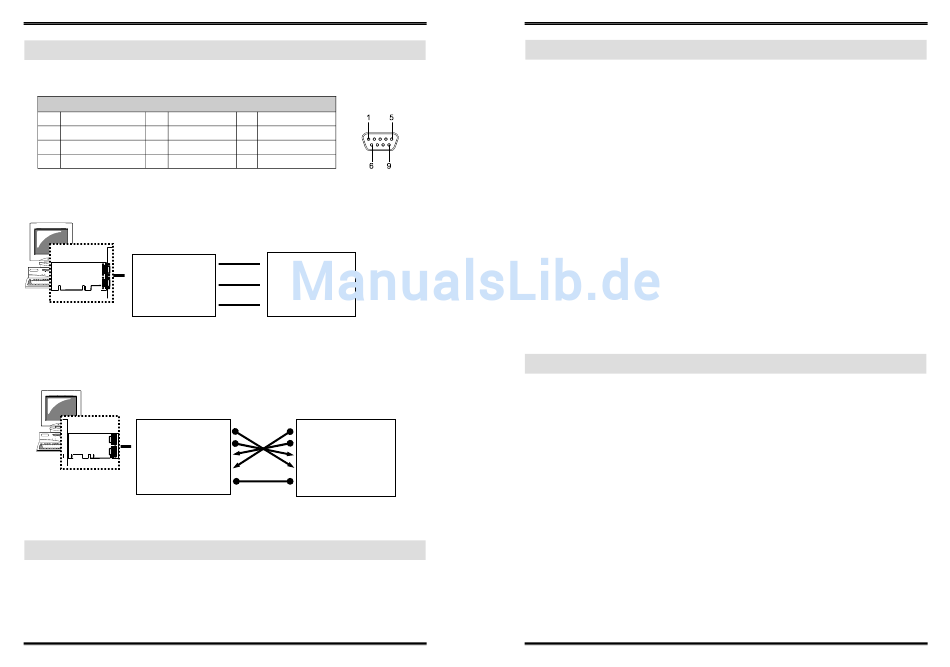

6. Pin Assignments and Cable Wiring
6.1
S1 and S2 Pin connection
9 Pin D-SUB male connector (S1 and S2)
Pin Signal
Pin Signal
1
TXD- (DATA-)
4
RXD-
2
TXD+ (DATA+)
5
GND
3
RXD+
6
6.2
RS-485 (2-wire) Cable Wiring
DATA(-)
Pin 1
DATA(+)
Pin 2
Ground
Pin 5
RS-422/485 PCI card
6.3
RS-425 (4-wire) Cable Wiring
TXD(-)
TXD(+)
RXD(+)
RXD(-)
Ground
RS-422/485 PCI card
7. Technical Specification
Power requirements:
5V DC, 450mA (max)
0
0
Operating temperature:
0
to 55
C (32
Operating humidity:
5% to 95% RH
Seriell RS-422/485 PCI Board
DB 9M
Pin Signal
7
8
9
Pin 1
DATA (-)
Pin 2
DATA (+)
Pin 5
Ground
RS-485 Device
Pin 1
Pin 1
TX(-)
Pin 2
Pin 2
TX(+)
Pin 3
Pin 3
RX(+)
Pin 4
Pin 4
RX(-)
Pin 5
Pin 5
Ground
RS-485 Device
0
0
to 131
F)
14
Seriell RS-422/485 PCI Karte
1. Beschreibung
Vielen Dank das Sie sich für die RS-422/485 PCI Karte von EXSYS entschieden haben.
Sie ist eine Add-On Karte für den PCI-Bus für Desktop, Workstation oder Server um
eine High-Speed Datenübertragung herzustellen. Die Seriellen Ports sind kompatible
mit dem RS-422/485 Standard. Jeder Ausgang kann individuell als RS-485 mit 2 Draht,
RS-485 mit 4 Draht oder RS-422 konfiguriert werden.
Merkmale:
Merkmale:
Merkmale:
Merkmale:
•
Unterstützt PCI Bus Spezifikation 3.0 und Power Management 1.1
•
128-byte On-Chip FIFO und Arbitrary Trigger Levels und Interrupts, Automatische
Hardware/Software Flow Control
•
Bis 921.6 Kbps Baud Rate
•
5,6,7,8,9-bits Data Framing
•
Unterstützt Echo Mode
•
Universal PCI kompatibel für 3.3/5V PCI und PCI-X Bus
•
15KV ESD Surge Protection und 2500Vrms Optical Isolation Protection
(nur für EX-42372IS)
•
Unterstützt Win98/ME, NT4.0, 2000, XP(32/64bit),Vista(32/64bit)
Win7(32/64bit), Win8(32/64bit) und Linux
2. Packetinhalt
Bevor Sie die RS-422/485 PCI Karte in Ihren PC installieren, überprüfen Sie den Inhalt
der Lieferung :
•
1 x RS-422/485 Seriell PCI Karte
•
1 x Octopus Kabel mit 2 x 9 Pin Seriell Stecker
•
1 x LowProfile Bügel für schmale PC Gehäuse
•
1 x Treiber CD
•
1 x Bedienungsanleitung
•
Optional erhältlich 5 Pin Terminal Block (EX-47999)
Deutsch
3
