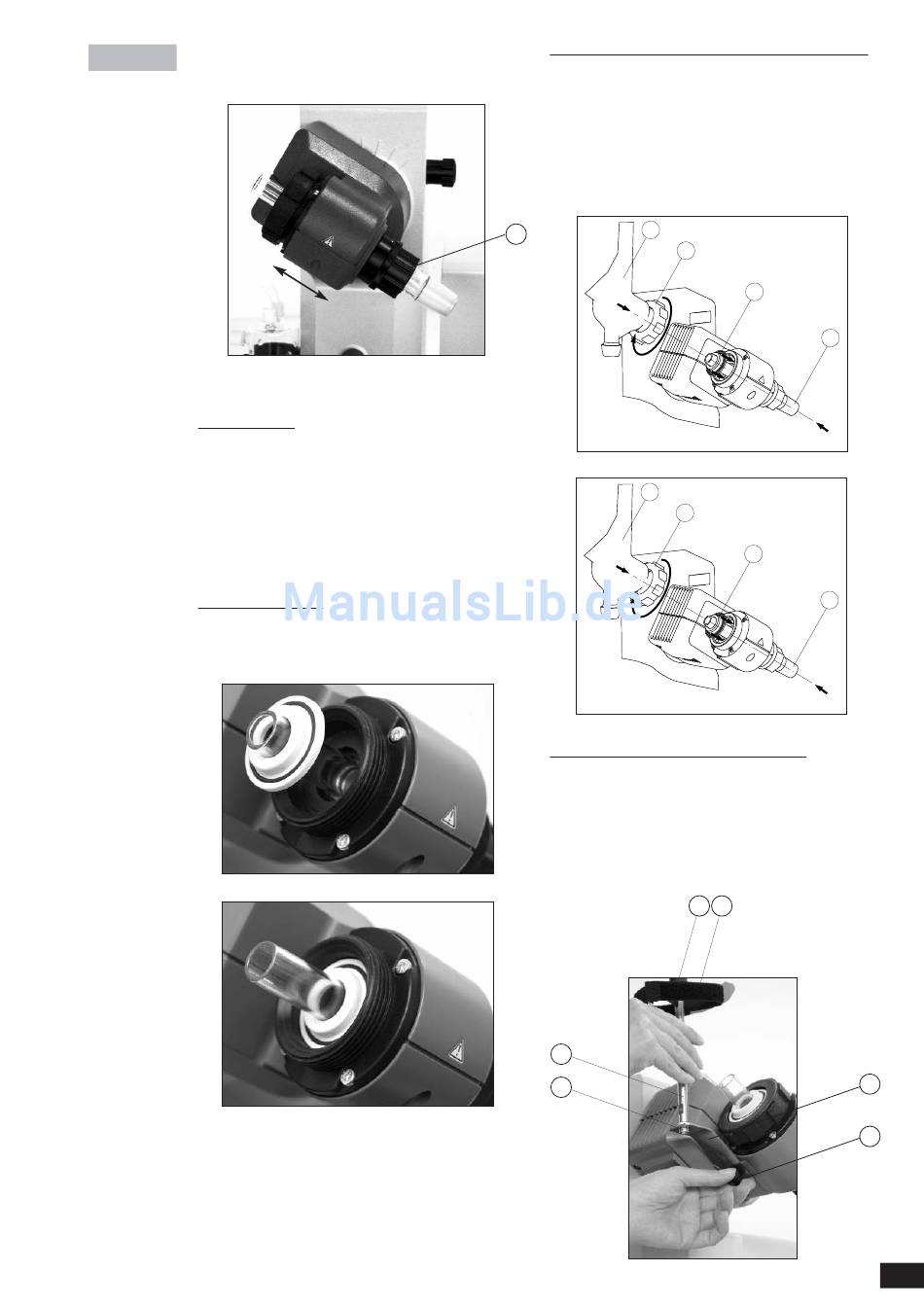

IKA RV 10 control Betriebsanleitung Seite 9

☞ Führen Sie das Dampfdurchführungsrohr bis auf Anschlag ein.
☞ Verriegeln Sie anschließend diese Arretierung durch Drehen um
60° im Uhrzeigersinn (Fig. 10).
☞ Überprüfen Sie die axiale Arretierung des Dampfdurchführungs-
rohres.
Abdrückvorrichtung
Die Kunststoffmutter (H) dient als Abdrückhilfe für festsitzende Kol-
benschliffverbindungen (Fig. 9).
☞ Halten Sie die Arretierung und lösen Sie die Kunststoffmutter (H)
☞ Halten Sie hierzu den festsitzenden Verdampferkolben und dre-
hen Sie die Kunststoffmutter (H) bis zum Verdampferkolbenhals.
Hinweis: Ziehen Sie vor Inbetriebnahme die Kunststoffmutter (H)
linksbündig handfest an. Dabei halten Sie die Arretierung (G) des
Dampfdurchführungsrohres fest.
Kühlerdichtung einsetzen
☞ Setzen Sie die Kühlerdichtung RV 06.15 bzw. RV 06.13 in die Küh-
leraufnahme und montieren Sie nun den Glassatz entsprechend
seiner Montageanleitung an das Gerät (Fig. 11 a, b und c ).
042009
Erstinbetriebnahme - Montage der Dichtung RV 06.15/ RV 06.13
☞ Dampfdurchführungsrohr einsetzen (1).
☞ Dichtung RV 06.15 einsetzen (2).
☞ Überwurfmutter (3b) über den Flansch des Kühlers (3a) schieben.
☞ Ringfeder (3c) ebenfalls über den Flansch des Kühlers (3a) schieben.
☞ Kühlers (3a) auf die Dichtung (2) aufsetzen.
☞ Überwurfmutter (3b) handfest am Gewindeflansch anziehen. Gerät 20
min bei 120 rpm betreiben. Danach Überwurfmutter (3b) nochmal hand-
fest anziehen.
Hinweis: Beachten Sie die Montageanleitung des Glassatzes.
H
Fig. 10
Montage Kühlersicherung des vertikalen Glassatzes
☞ Montieren Sie die Kühlersicherung gemäß der Abbildung (Fig.
12).
☞ Montieren Sie das Blech (I) mit der Rändelschraube (J).
☞ Stecken Sie den Stativstab (L) auf das Blech (I) und fixieren Sie es mit
der Mutter (K).
☞ Bringen Sie den Gummischutz (M) an.
☞ Befestigen Sie das Klettband (N) am Stativstab (L).
☞ Sichern Sie den vertikalen Glassatz mit dem Klettband (N).
Fig. 11a
L
K
Fig. 11b
3a
3b
2
Fig. 11c
3a
3b
2
Fig. 11d
M N
Fig. 12
1
1
I
J
9
