IKA RV 10 control Betriebsanleitung Seite 14

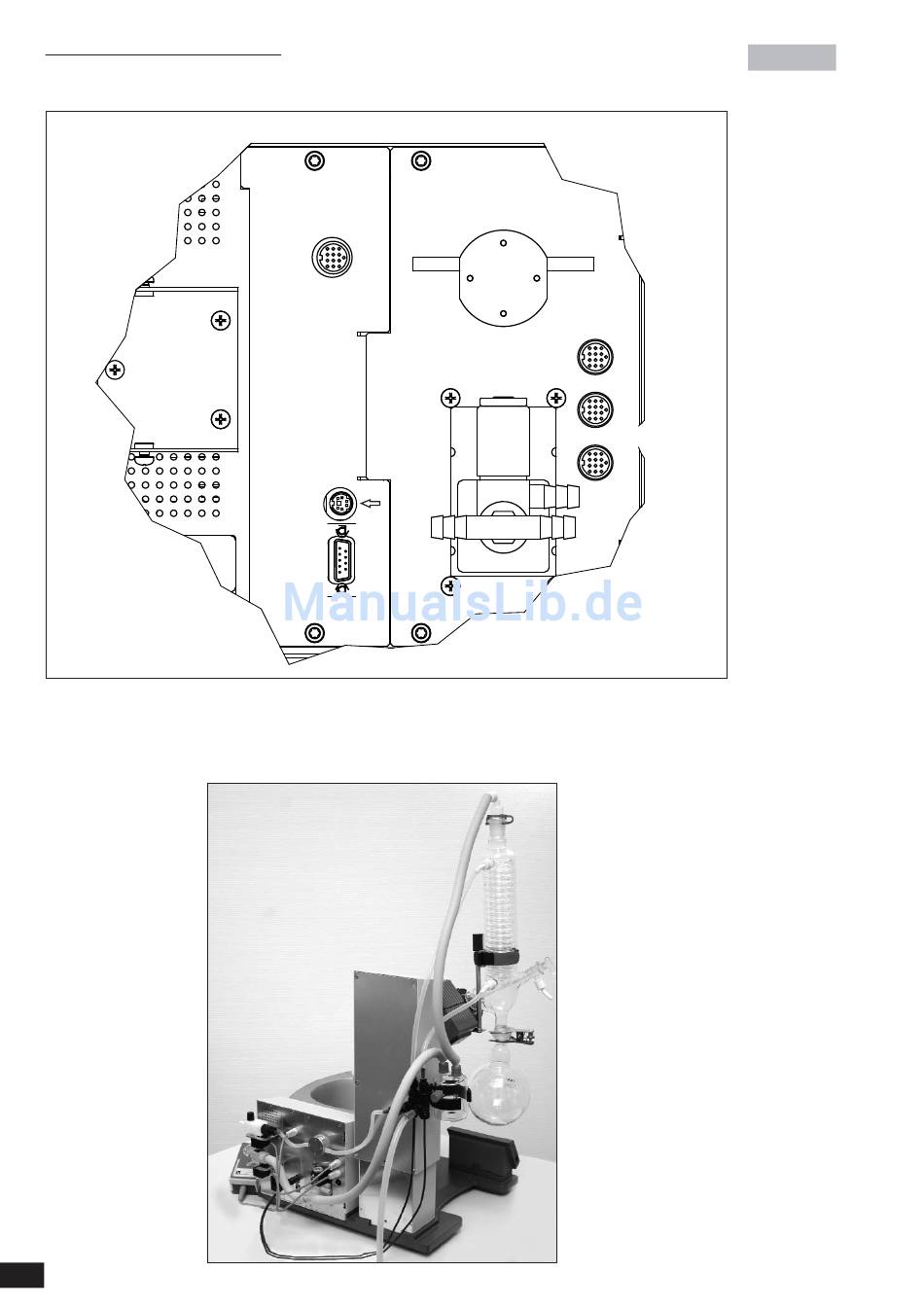

Schematische Darstellung Anschluss Rückseite
☞ Stecken Sie das Ventilanschlusskabel (RV10.5001 oder RV10.4001/2, bzw. RV10.4003 Valve) bzw. das Anschlusskabel (RV10.4003 Pump control)
in die vorgesehene Buchse (Fig. 20).
14
RV10.4003
Pump control
dT
RS 232
☞ Verbinden Sie den Drucksensor und die Woulff'sche Flasche, sowie
die Woulff'sche Flasche und den Vakuumanschluss des Kühlers mit
den im Lieferumfang enthaltenen Vakuumschläuchen. Beachten Sie,
dass das Vakuum immer am höchsten Anschlusspunkt des Kühlers
angeschlossen wird (Fig. 21).
RV10.5001
RV10.4001/2
RV10.4003 Valve
Fig. 20
Fig. 21
042009
