Wasser

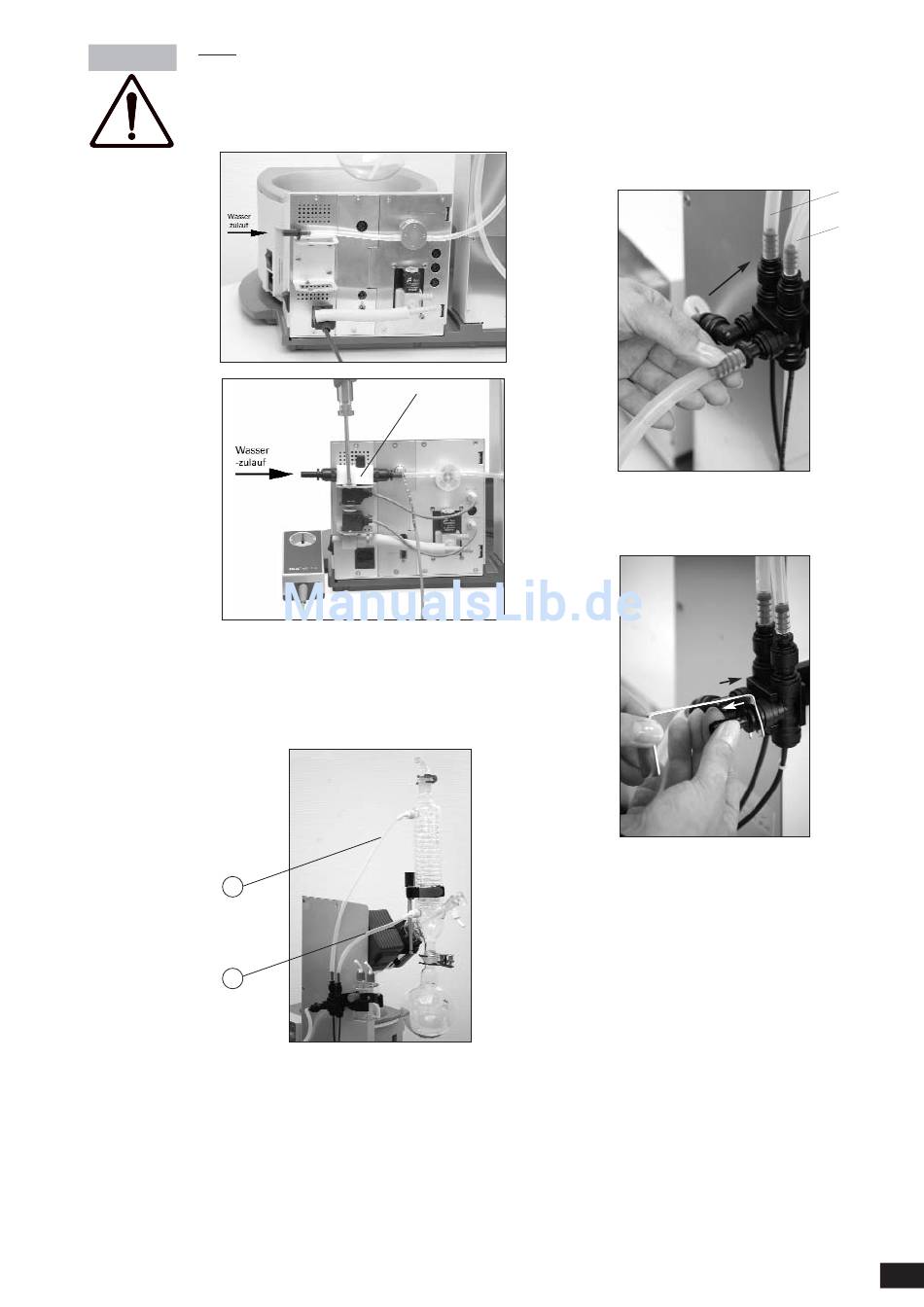

☞ Schließen Sie den Wasserzulauf an Ihre Wasserversorgung an (Fig.
16a; Fig. 16b mit optionalem Drosselventil Wasser RV10.5001). Be-
achten Sie die technischen Daten zur Wasserversorgung.
Das Drosselventil Wasser RV10.5001 ist nicht geeignet für den Be-
trieb am Kühlaggregat, da der Durchfluss zu stark reduziert wird.
☞ Schließen Sie die Wasserschläuche am Glaskühler an (Kurzer Schlauch
(O) = Ablauf unten, langer Schlauch (P) = Zulauf oben) und fixieren Sie
die Schläuche (Fig. 17).
Hinweis: Sonderkühler siehe Abschnitt "Beschreibung Sonderkühler".
P
O
042009
☞ Schließen Sie den mitgelieferten Wasserablassschlauch durch Stek-
ken des Nippels bis zum Anschlag in die Anschlussbuchse (Fig. 18).
Achtung! Achten Sie auf den korrekten Anschluss von Zu- und
Ablauf des Kühlers.
Werden die Wasserzulauf- bzw. Wasserablaufschläuche nicht ent-
sprechend der Beschreibung bzw. Abbildung Fig. 14 montiert, sind
automatische Destillationen nicht durchführbar, da die Temperatur-
werte für Zu- bzw. Ablauf falsch ermittelt werden.
Fig. 16a
RV 10.5001
☞ Lösen Sie die Schlauchverbindung mit dem im Lieferumfang ent-
haltenen Griff.
Fig. 16b
Fig. 17
Zulauf
Kühler
Ablauf
Kühler
Fig. 18
Fig. 19
