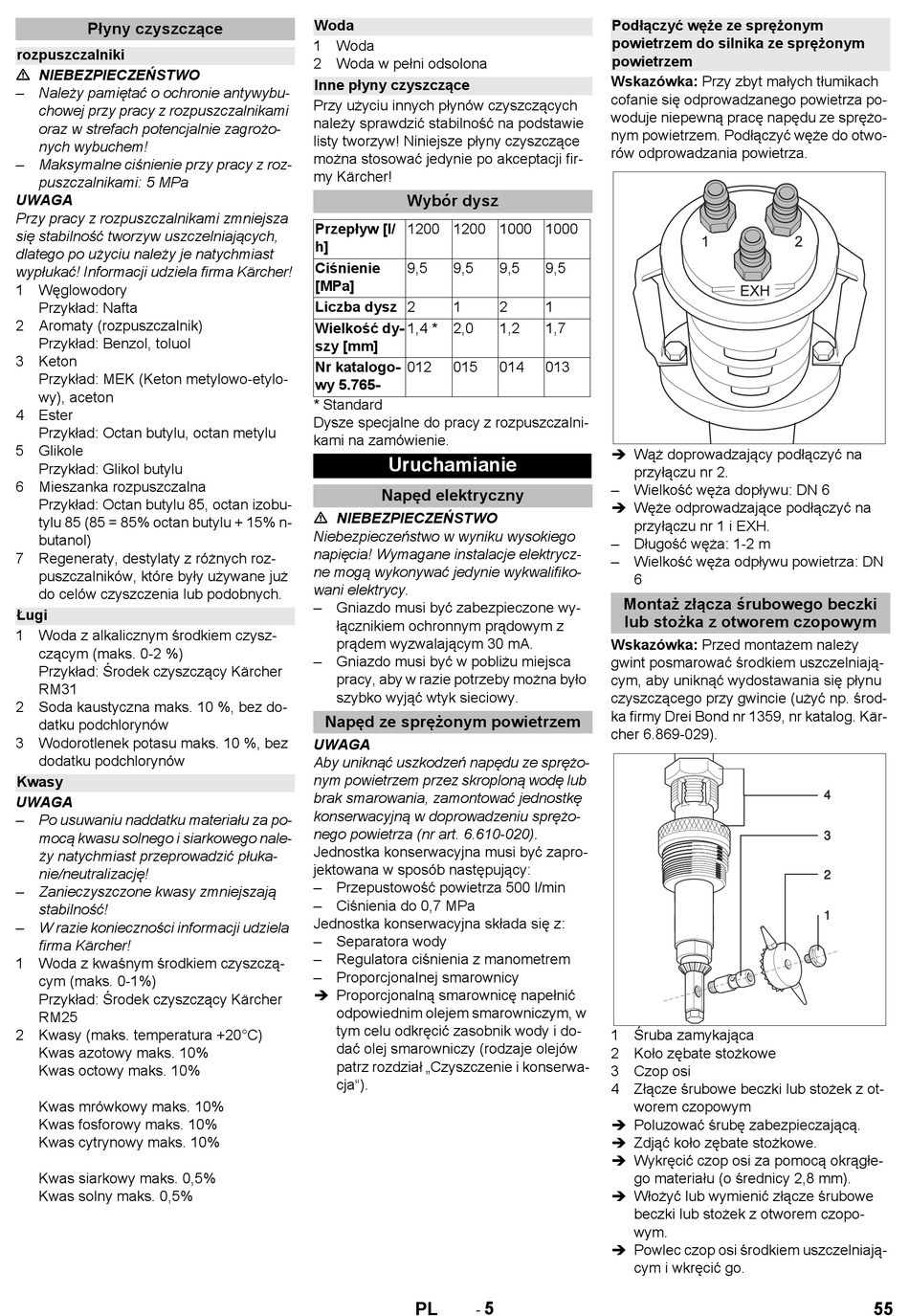

Płyny czyszczące
rozpuszczalniki
NIEBEZPIECZEŃSTWO
– Należy pamiętać o ochronie antywybu-
chowej przy pracy z rozpuszczalnikami
oraz w strefach potencjalnie zagrożo-
nych wybuchem!
– Maksymalne ciśnienie przy pracy z roz-
puszczalnikami: 5 MPa
UWAGA
Przy pracy z rozpuszczalnikami zmniejsza
się stabilność tworzyw uszczelniających,
dlatego po użyciu należy je natychmiast
wypłukać! Informacji udziela firma Kärcher!
1 Węglowodory
Przykład: Nafta
2 Aromaty (rozpuszczalnik)
Przykład: Benzol, toluol
3 Keton
Przykład: MEK (Keton metylowo-etylo-
wy), aceton
4 Ester
Przykład: Octan butylu, octan metylu
5 Glikole
Przykład: Glikol butylu
6 Mieszanka rozpuszczalna
Przykład: Octan butylu 85, octan izobu-
tylu 85 (85 = 85% octan butylu + 15% n-
butanol)
7 Regeneraty, destylaty z różnych roz-
puszczalników, które były używane już
do celów czyszczenia lub podobnych.
Ługi
1 Woda z alkalicznym środkiem czysz-
czącym (maks. 0-2 %)
Przykład: Środek czyszczący Kärcher
RM31
2 Soda kaustyczna maks. 10 %, bez do-
datku podchlorynów
3 Wodorotlenek potasu maks. 10 %, bez
dodatku podchlorynów
Kwasy
UWAGA
– Po usuwaniu naddatku materiału za po-
mocą kwasu solnego i siarkowego nale-
ży natychmiast przeprowadzić płuka-
nie/neutralizację!
– Zanieczyszczone kwasy zmniejszają
stabilność!
– W razie konieczności informacji udziela
firma Kärcher!
1 Woda z kwaśnym środkiem czyszczą-
cym (maks. 0-1%)
Przykład: Środek czyszczący Kärcher
RM25
2 Kwasy (maks. temperatura +20°C)
Kwas azotowy maks. 10%
Kwas octowy maks. 10%
Kwas mrówkowy maks. 10%
Kwas fosforowy maks. 10%
Kwas cytrynowy maks. 10%
Kwas siarkowy maks. 0,5%
Kwas solny maks. 0,5%
Woda
1 Woda
2 Woda w pełni odsolona
Inne płyny czyszczące
Przy użyciu innych płynów czyszczących
należy sprawdzić stabilność na podstawie
listy tworzyw! Niniejsze płyny czyszczące
można stosować jedynie po akceptacji fir-
my Kärcher!
Wybór dysz
Przepływ [l/ 1200 1200 1000 1000
h]
Ciśnienie 9,5 9,5
[MPa]
Liczba dysz 2 1
Wielkość dy- 1,4 * 2,0
szy [mm]
Nr katalogo- 012 015
wy 5.765-
* Standard
Dysze specjalne do pracy z rozpuszczalni-
kami na zamówienie.

Uruchamianie

Napęd elektryczny
NIEBEZPIECZEŃSTWO
Niebezpieczeństwo w wyniku wysokiego
napięcia! Wymagane instalacje elektrycz-
ne mogą wykonywać jedynie wykwalifiko-
wani elektrycy.
– Gniazdo musi być zabezpieczone wy-
łącznikiem ochronnym prądowym z
prądem wyzwalającym 30 mA.
– Gniazdo musi być w pobliżu miejsca
pracy, aby w razie potrzeby można było
szybko wyjąć wtyk sieciowy.
Napęd ze sprężonym powietrzem
UWAGA
Aby uniknąć uszkodzeń napędu ze sprężo-
nym powietrzem przez skroploną wodę lub
brak smarowania, zamontować jednostkę
konserwacyjną w doprowadzeniu sprężo-
nego powietrza (nr art. 6.610-020).
Jednostka konserwacyjna musi być zapro-
jektowana w sposób następujący:
– Przepustowość powietrza 500 l/min
– Ciśnienia do 0,7 MPa
Jednostka konserwacyjna składa się z:
– Separatora wody
– Regulatora ciśnienia z manometrem
– Proporcjonalnej smarownicy
 Proporcjonalną smarownicę napełnić
odpowiednim olejem smarowniczym, w
tym celu odkręcić zasobnik wody i do-
dać olej smarowniczy (rodzaje olejów
patrz rozdział „Czyszczenie i konserwa-
cja").
5
-
PL
Podłączyć węże ze sprężonym
powietrzem do silnika ze sprężonym
powietrzem
Wskazówka: Przy zbyt małych tłumikach
cofanie się odprowadzanego powietrza po-
woduje niepewną pracę napędu ze sprężo-
nym powietrzem. Podłączyć węże do otwo-
rów odprowadzania powietrza.
9,5 9,5
2 1
1,2 1,7
014 013
 Wąż doprowadzający podłączyć na
przyłączu nr 2.
– Wielkość węża dopływu: DN 6
 Węże odprowadzające podłączyć na
przyłączu nr 1 i EXH.
– Długość węża: 1-2 m
– Wielkość węża odpływu powietrza: DN
6
Montaż złącza śrubowego beczki
lub stożka z otworem czopowym
Wskazówka: Przed montażem należy
gwint posmarować środkiem uszczelniają-
cym, aby uniknąć wydostawania się płynu
czyszczącego przy gwincie (użyć np. środ-
ka firmy Drei Bond nr 1359, nr katalog. Kär-
cher 6.869-029).
1 Śruba zamykająca
2 Koło zębate stożkowe
3 Czop osi
4 Złącze śrubowe beczki lub stożek z ot-
worem czopowym
 Poluzować śrubę zabezpieczającą.
 Zdjąć koło zębate stożkowe.
 Wykręcić czop osi za pomocą okrągłe-
go materiału (o średnicy 2,8 mm).
 Włożyć lub wymienić złącze śrubowe
beczki lub stożek z otworem czopo-
wym.
 Powlec czop osi środkiem uszczelniają-
cym i wkręcić go.
