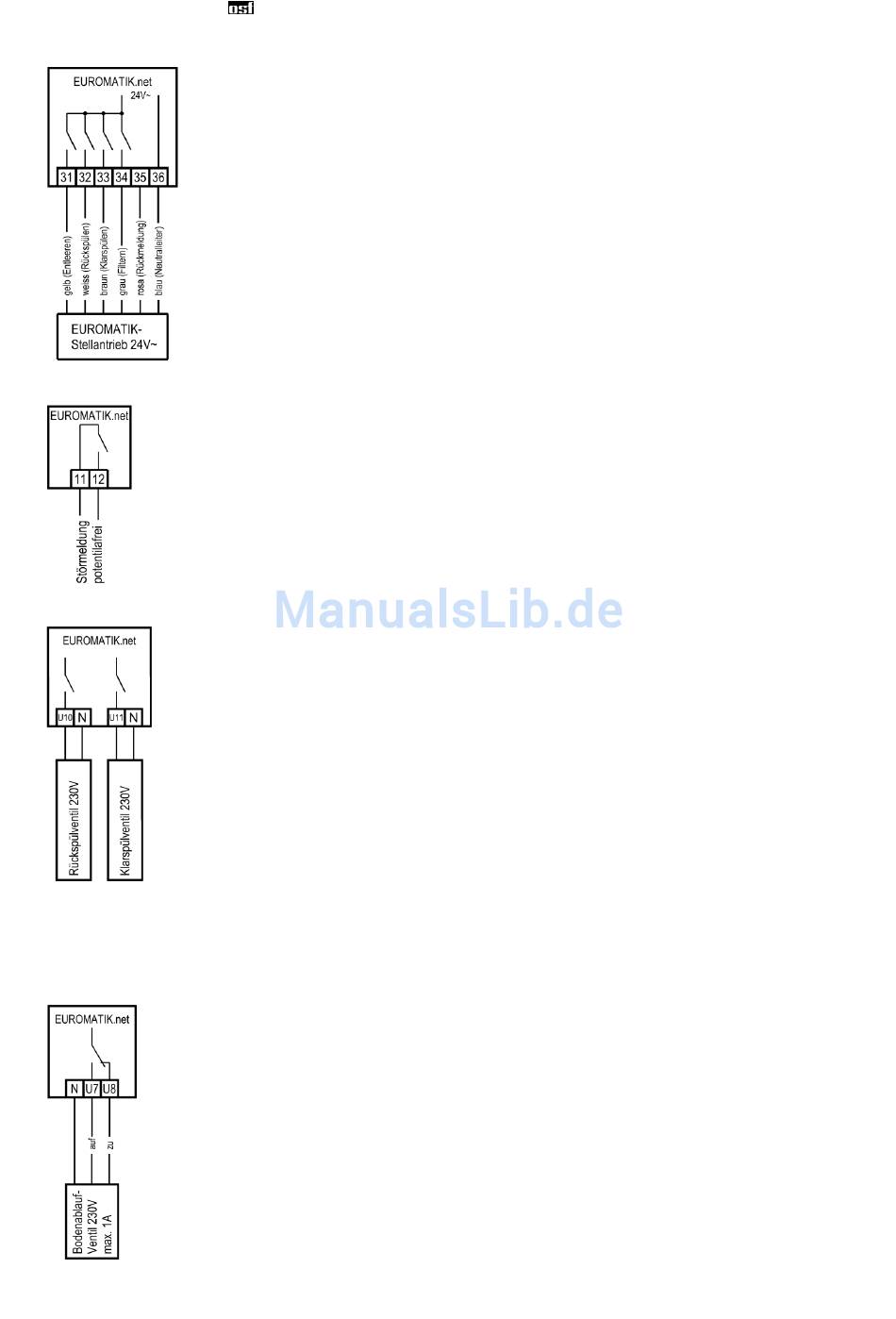

Anschluss des EUROMATIK-Antriebs für das 6-Wege Ventil
Für den Anschluss des Stellantriebs ist die dafür vorgesehene 6-adrige Anschlussleitung
mit Stecker zu verwenden. Bei dem Anschluss an das Steuergerät dürfen die Adern
nicht vertauscht werden!
Diese Leitung ist unter der Bezeichnung „Verbindungsleitung EUROMATIK" und der
Artikel Nummer 202.160.0420 separat zu bestellen.
Für die Rück- und Klarspülung können entweder Stangenventile oder ein
EUROTMATIK-Antrieb für 6-Wege-Ventil verwendet werden.
An den Klemmen 11 und 12 kann ein Signal für eine externe Störmeldung abgegriffen werden.
Das Verhalten dieses Ausganges ist im Servicemenü unter „Alarm Einstellungen"
konfigurierbar.
An die Klemmen U10 und N kann ein 230V Stangenventil für Rückspülen angeschlossen
werden.
An die Klemmen U11 und N kann ein 230V Stangenventil für Klarspülen angeschlossen
werden.
Beide Ventile werden durch die interne Rückspülsteuerung gesteuert.
Während des Rückspülens wird die Rückspülpumpe (Klemmen 8 und 9) ebenfalls
angesteuert.
Heizung und Dosiertechnik sind während des Rück- und Klarspülvorgangs gesperrt.
Für die Rück- und Klarspülung können entweder Stangenventile oder ein EUROTMATIK-Antrieb für 6-
Wege-Ventil verwendet werden.
Wenn beim Rückspülen der Wasservorrat im Auffangbehälter nicht ausreicht besteht die
Möglichkeit, das erforderliche Wasser aus dem Schwimmbad zu entnehmen.
An die Klemmen U7 und U8 kann ein Motorventil angeschlossen werden, welches mit dem
Bodenablauf verbunden wird.
Während des Rückspül- und Klarspülvorgangs wird dieses Ventil aufgefahren, andernfalls ist
es geschlossen.
Der Kontakt ist mit 230V 1A belastbar.
Wahlweise kann dieses Ventil auch verwendet werden, um bei ECO-Betrieb die
Überlaufrinne trocken zu legen.
Montage- und Bedienungsanleitung EUROMATIK.net
Störmeldeausgang
Anschluss der Stangenventile für Rückspülung

Anschluss eines Bodenablauf-Motorventils

Seite 12 (40)
