Montage- und Bedienungsanleitung EUROMATIK.net

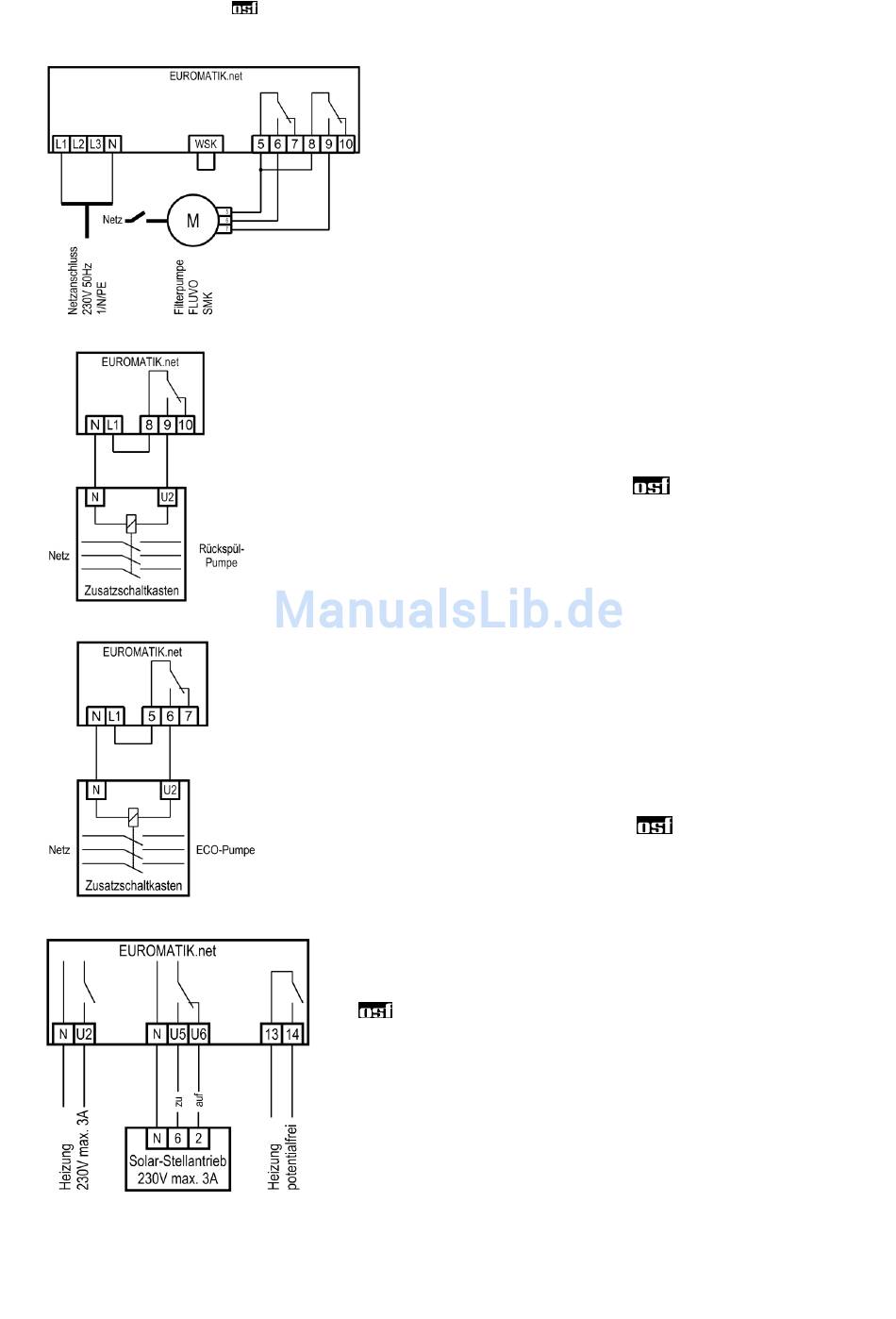

Netzanschluss bei Verwendung einer Fluvo SMK Pumpe
Anschluss einer Rückspül-Pumpe
An die Klemmen 8 und 9 kann eine Rückspülpumpe oder ein Gebläse
angeschlossen werden, wenn keine drehzahlgeregelte Filterpumpe verwendet
wird.
Der potentialfreie Kontakt zwischen den Klemmen 8 und 9 ist während des
Rückspülvorgangs geschlossen.
Der Kontakt ist mit 230V 3A belastbar. Falls Pumpen mit einer größeren
Leistungsaufnahme verwendet werden, ist ein
Nr.: 3002400000) zwischenzuschalten.
Anschluss einer weiteren Filterpumpe (ECO-Pumpe)
An die Klemmen 5 und 6 kann eine zusätzliche Pumpe mit geringerer
Leistung
drehzahlgeregelte Filterpumpe verwendet wird.
Der potentialfreie Kontakt zwischen den Klemmen 5 und 6 ist während der
Ansteuerung der ECO-Pumpe geschlossen.
Der Kontakt ist mit 230V 3A belastbar. Falls Pumpen mit einer größeren
Leistungsaufnahme verwendet werden, ist ein
Nr.: 3002400000) zwischenzuschalten.
Anschluss der Heizung
An den Klemmen U2 und N kann die Umwälzpumpe für den
Wärmetauscher angeschlossen werden.
Für den Betrieb der Solar-Heizung kann an den Klemmen U5 und U6
ein
Betrieb führt die Klemme U5 Netzspannung und Klemme U6 ist
spannungsfrei. Wenn die Solar-Heizung nicht angesteuert wird ist
Klemme U5 spannungsfrei und Klemme U6 führt Netzspannung.
Wenn keine Luftwärmepumpe vorhanden ist, kann der potentialfreie
Kontakt zwischen den Klemmen 13 und 14 für die Kesselsteuerung der
Wärmetauscher-Heizung benutzt werden.
Wenn eine Schwimmbad-Luftwärmepumpe vorhanden ist, dient dieser
Kontakt zum Einschalten der Wärmepumpe.
Eine FLUVO SMK Pumpe kann von der EUROMATIK.net direkt
angesteuert werden.
Die Spannungsversorgung für die Pumpe muß separat aus dem
Stromnetz erfolgen und kann nicht von der EUROMATIK.net
bereitgestellt werden.
Zwischen den beiden Klemmen "WSK" muß eine Brücke
eingelegt sein.
Die Bedienungsanleitung der Pumpe ist unbedingt zu beachten!
für
den
ECO-Betrieb
-Solar-Stellantrieb 230V angeschlossen werden. Bei Solar-
