Montage- und Bedienungsanleitung EUROMATIK.net

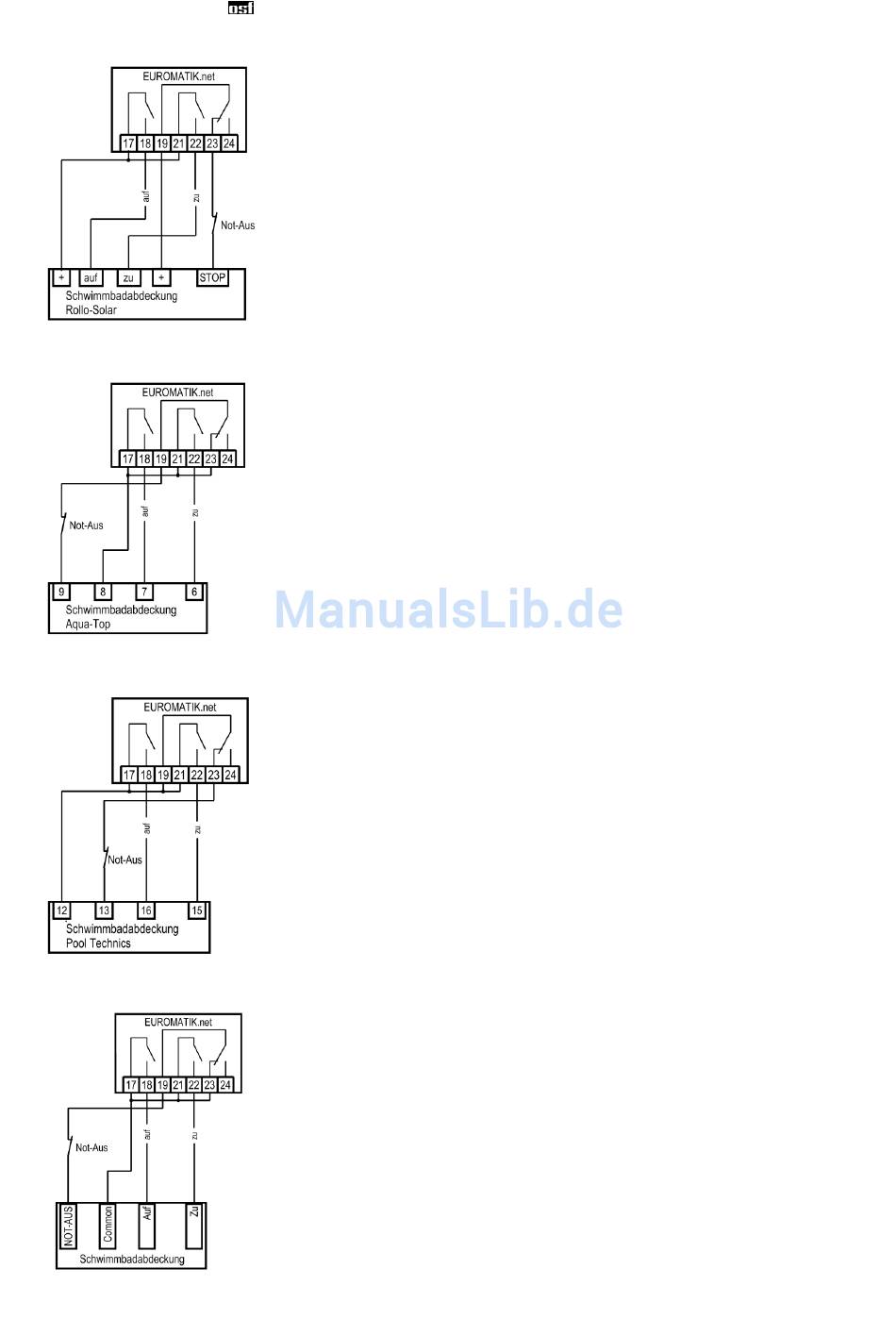

Anschluss einer Rollo Solar Schwimmbadabdeckung
An den Klemmen 17-24 kann eine Schwimmbadabdeckung von Firma Rollo
Solar angeschlossen werden.
Dieser Plan stellt nur ein Anschlussbeispiel dar. Die Anwendbarkeit dieses
Planes für die jeweils verwendete Ausführung der Abdeckungs-Steuerung ist
an Hand der Betriebsanleitung des Abdeckung-Herstellers zu überprüfen.
Die Kontakte an den Klemmen 17 bis 24 können mit max. 230V/1A belastet
werden
Anschluss einer Aqua Top Schwimmbadabdeckung
An den Klemmen 17-24 kann eine Schwimmbadabdeckung von Firma Aqua
Top angeschlossen werden.
Dieser Plan stellt nur ein Anschlussbeispiel dar. Die Anwendbarkeit dieses
Planes für die jeweils verwendete Ausführung der Abdeckungs-Steuerung ist
an Hand der Betriebsanleitung des Abdeckung-Herstellers zu überprüfen.
Die Kontakte an den Klemmen 17 bis 24 können mit max. 230V/1A belastet
werden
Anschluss einer Pool-Technics Schwimmbadabdeckung
An den Klemmen 17-24 kann eine Schwimmbadabdeckung von Firma Pool-
Technics angeschlossen werden.
Dieser Plan stellt nur ein Anschlussbeispiel dar. Die Anwendbarkeit dieses
Planes für die jeweils verwendete Ausführung der Abdeckungs-Steuerung ist
an Hand der Betriebsanleitung des Abdeckung-Herstellers zu überprüfen.
Die Kontakte an den Klemmen 17 bis 24 können mit max. 230V/1A belastet
werden
Anschluss einer anderen Schwimmbadabdeckung
An den Klemmen 17-24 kann eine Schwimmbadabdeckung angeschlossen
werden.
Die EUROMATIK kann, je nach Konfiguration, wahlweise Impulssignale
(Tasterbetrieb) oder statische Signale (Schalterbetrieb) erzeugen.
Dieser Plan stellt nur ein Anschlussbeispiel dar. Die Anwendbarkeit dieses
Planes für die jeweils verwendete Ausführung der Abdeckungs-Steuerung ist an
Hand der Betriebsanleitung des Abdeckung-Herstellers zu überprüfen.
Die Kontakte an den Klemmen 17 bis 24 können mit max. 230V/1A belastet
werden
Seite 11 (40)
