Montage- und Bedienungsanleitung EUROMATIK.net

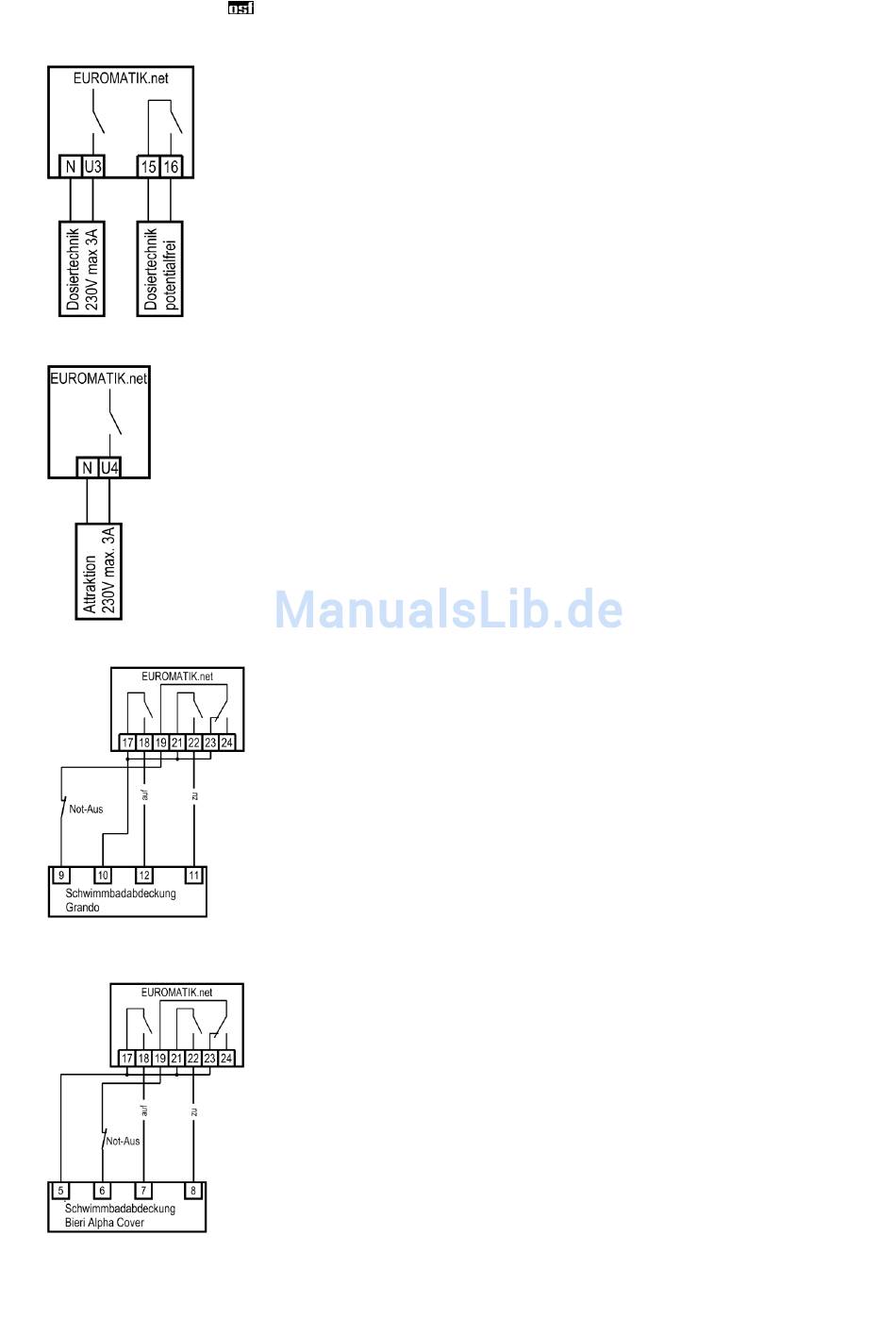

Anschluss der Dosiertechnik
An Klemme U3 kann ein zusätzliches 230V-Gerät (z.B. Dosiertechnik oder UV-
Entkeimung) angeschlossen werden, dass im Filterbetrieb zusammen mit der
Filterpumpe eingeschaltet wird.
Zwischen den Klemmen 15 und 16 liegt im Steuergerät ein potentialfreier
Relaiskontakt. Dieser kann zur Ansteuerung der Dosiertechnik verwendet werden. Er
ist während des Filterbetriebes geschlossen.
Dieser Kontakt ist mit max. 230V/4A belastbar.
Anschluss Attraktionsausgang
An Klemme U4 kann ein 230V-Zusatzgerät (z.B. Unterwasser-Scheinwerfer) angeschlossen
werden, dass mit einer Taste im Frontdeckel (oder im externen Bedienteil) beliebig ein- und
ausgeschaltet werden kann.
Das Symbol für diese Taste ist im Menü wählbar.
Anschluss einer Grando-Schwimmbadabdeckung
An den Klemmen 17-24 kann eine Schwimmbadabdeckung von Firma Grando
angeschlossen werden.
Dieser Plan stellt nur ein Anschlussbeispiel dar. Die Anwendbarkeit dieses
Planes für die jeweils verwendete Ausführung der Abdeckungs-Steuerung ist
an Hand der Betriebsanleitung des Abdeckung-Herstellers zu überprüfen.
Die Kontakte an den Klemmen 17 bis 24 können mit max. 230V/1A belastet
werden
Anschluss einer Bieri-Schwimmbadabdeckung
An den Klemmen 17-24 kann eine Schwimmbadabdeckung von Firma Bieri
angeschlossen werden.
Dieser Plan stellt nur ein Anschlussbeispiel dar. Die Anwendbarkeit dieses
Planes für die jeweils verwendete Ausführung der Abdeckungs-Steuerung ist
an Hand der Betriebsanleitung des Abdeckung-Herstellers zu überprüfen.
Die Kontakte an den Klemmen 17 bis 24 können mit max. 230V/1A belastet
werden
