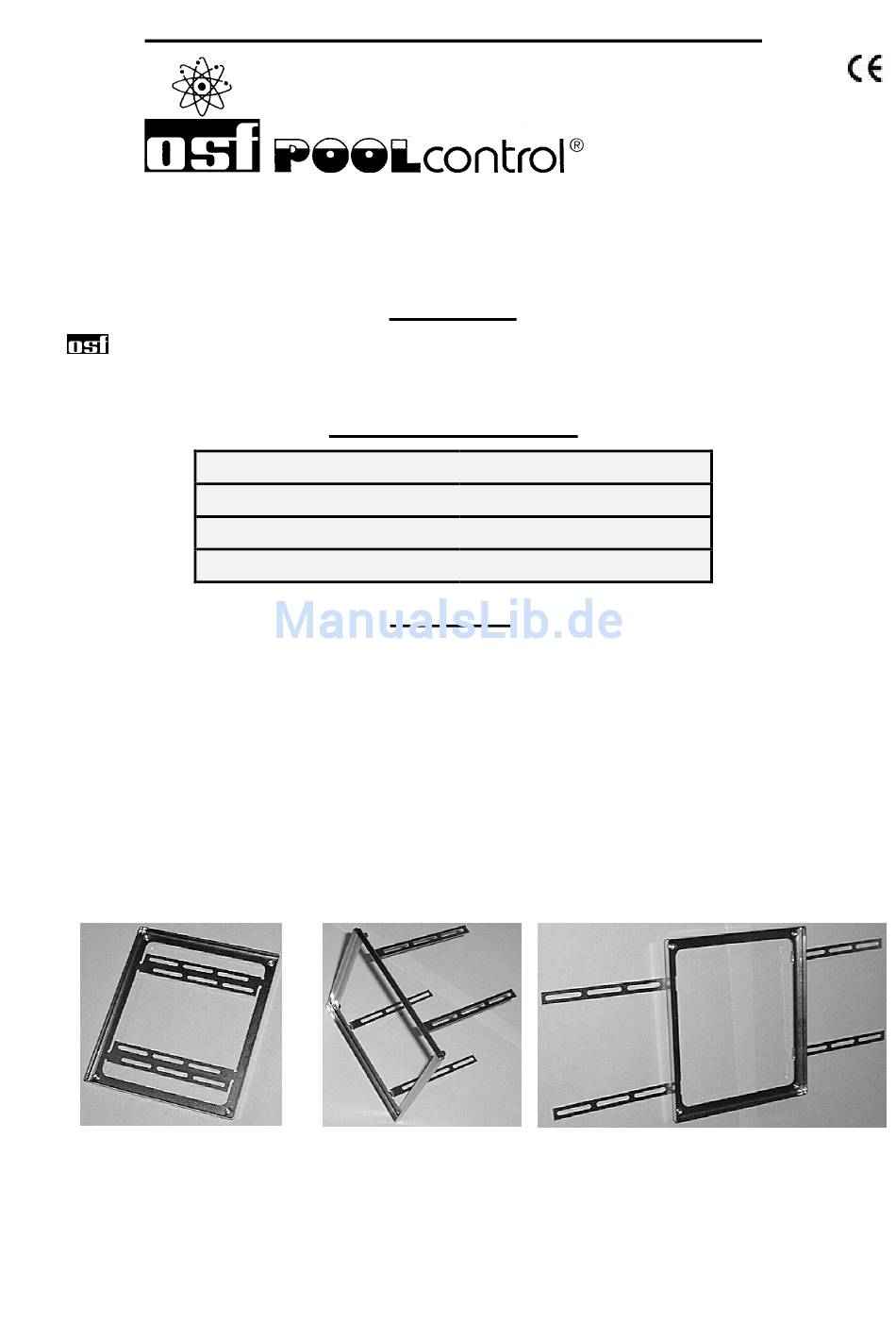

Montage- und Bedienungsanleitung
Das
-Unterputz-Bedienfeld ermöglicht die Fernsteuerung der Filtersteuerung Pool-
Control-2000 z.B. von der Schwimmhalle aus.
Das Bedienfeld ist zur Unterputz-Montage mit Hilfe des mitgelieferten Fliesenrahmens
vorgesehen. Vor Öffnen des Gehäuses ist das Gerät unbedingt spannungsfrei zu
schalten.
Der Einbau des Fliesenrahmens erfolgt durch den Fliesenleger während der Verlegung der
Fliesen.
1.)
Fliesenrahmen vorbereiten:
Alle vier Befestigungslaschen nach hinten, und anschließend nach außen biegen.
Fliesenrahmen
2.)
An dem vorgesehenen Montageplatz in der Wand eine Aussparung ausarbeiten,
die später den Mauerkasten aufnimmt.
Externes Bedienfeld (Unterputz)
Technische Daten:
Abmessungen:
Betriebsspannung:
max. Leitungslänge:
Schutzart:
Befestigungslaschen
nach hinten biegen
Art. Nr. 3100000420
Funktion:
195mm x 175mm x 30mm
12V Sicherheitskleinspannung
Montage:
Befestigungslaschen nach außen
biegen
-2000
50m
IP 65
Werbung
Verwandte Anleitungen für OSF POOLcontrol-2000
Inhaltszusammenfassung für OSF POOLcontrol-2000
- Seite 1 Montage- und Bedienungsanleitung -2000 Externes Bedienfeld (Unterputz) Art. Nr. 3100000420 Funktion: -Unterputz-Bedienfeld ermöglicht die Fernsteuerung der Filtersteuerung Pool- Control-2000 z.B. von der Schwimmhalle aus. Technische Daten: Abmessungen: 195mm x 175mm x 30mm Betriebsspannung: 12V Sicherheitskleinspannung max. Leitungslänge: Schutzart: IP 65 Montage: Das Bedienfeld ist zur Unterputz-Montage mit Hilfe des mitgelieferten Fliesenrahmens vorgesehen.
-
Seite 2: Bedienteils In Den Fliesenrahmen
Bedienungsanleitung Filtersteuerung PC-2000 Seite: 2 Fliesenrahmen vor der Wandaussparung folgendermaßen ausrichten: • waagerecht • lotrecht • die Vorderkante des Fliesenrahmens muss mit den Fliesen bündig sein! Befestigungslaschen mittels Schrauben oder Nägel an der Wand fixieren und mit Mörtel oder Fliesenkleber befestigen. Fliesen bis direkt an die Außenkante des Fliesenrahmens verlegen. -
Seite 3: Bedienelemente Auf Der Frontplatte
Bedienungsanleitung Filtersteuerung PC-2000 Seite: 3 Bedienelemente auf der Frontplatte: Steuerung EIN/AUS LCD-Anzeige Uhrzeit einstellen Schaltuhr programmieren Handbetrieb Kontrollleuchte Solarheizung Kontrollleuchte Zusatzheizung Temperatur wählen Störmeldung quittieren Kontrollleuchte Filterpumpe Zusatzausgang EIN/AUS Verstelltasten Normale Betriebsanzeige bei ausgeschalteter Filteranlage mit 23,1 °C 14:25 betriebsbereit aktueller Wassertemperatur und Uhrzeit. - Seite 4 Bedienungsanleitung Filtersteuerung PC-2000 Seite: 4 leuchtet diese Taste. Mit dieser Taste kann die Filterpumpe manuell, unabhängig von Handbetrieb der Zeitschaltuhr eingeschaltet werden. Die Taste leuchtet bei Handbetrieb. Wenn die Steuerung eine Störung erkennt (z.B. Motorschutz), Störmeldung leuchtet diese Taste rot auf. Diese Störungsmeldung muss mit quittieren dieser Taste quittiert werden, damit der normale Betrieb der Anlage fortgesetzt werden kann.
- Seite 5 Bedienungsanleitung Filtersteuerung PC-2000 Seite: 5 Mit dieser Taste wird die aktuelle Uhrzeit eingestellt: Uhrzeit ----> 13:29 drücken ⇒ in der Anzeige erscheint Uhr einstellen einstellen 1. Taste . Bei Betrieb der Schaltuhr als Wochenschaltuhr wird zusätzlich der jeweilige Wochentag angezeigt. 2.
- Seite 6 Bedienungsanleitung Filtersteuerung PC-2000 Seite: 6...
