3.)
Fliesenrahmen vor der Wandaussparung folgendermaßen ausrichten:
• waagerecht
• lotrecht
•
die Vorderkante des Fliesenrahmens muss mit den Fliesen bündig sein!
4.)
Befestigungslaschen mittels Schrauben oder Nägel an der Wand fixieren und mit
Mörtel oder Fliesenkleber befestigen.
5.)
Fliesen bis direkt an die Außenkante des Fliesenrahmens verlegen.
Einbau des
Der Einbau des Bedienteils in den Fliesenrahmen erfolgt durch einen Elektriker, nachdem
die Wand mit Fliesen belegt und ausgefugt ist.
1.)
Anschlussleitung durch die Kabelverschraubung führen und anschließend die
Druckschraube der Verschraubung anziehen. Die Leitungseinführung muss
wasserdicht sein.
2.)
Metallgehäuse in den Fliesenrahmen einsetzen und mit den beiliegenden 4mm
Edelstahlschrauben befestigen. In den 4 Ecken wird je eine Schraube eingedreht.
3.)
Leitung entsprechend Montage- und Bedienungsanleitung an das Bedienteil
anklemmen. Die Klemmen befinden sich auf der Rückseite der Platine.
4.)
Bedienteil in das Gehäuse einsetzen und mit den beiliegenden Schrauben am
Metallrahmen festschrauben. Damit das Eindringen von Wasser verhindert wird,
sind alle Schrauben einzudrehen. Die Dichtung darf nicht beschädigt werden.
5.)
Abdeckrahmen mit Magnethalterung sorgfältig aufsetzen. Die Magnete müssen
dabei in die Aussparungen der Platine greifen.
Der elektrische Anschluss sowie Abgleich- und Servicearbeiten dürfen nur von einem
zugelassenen
Elektrofachmann
Anschlusspläne und die jeweils gültigen Sicherheitsbestimmungen sind zu beachten.

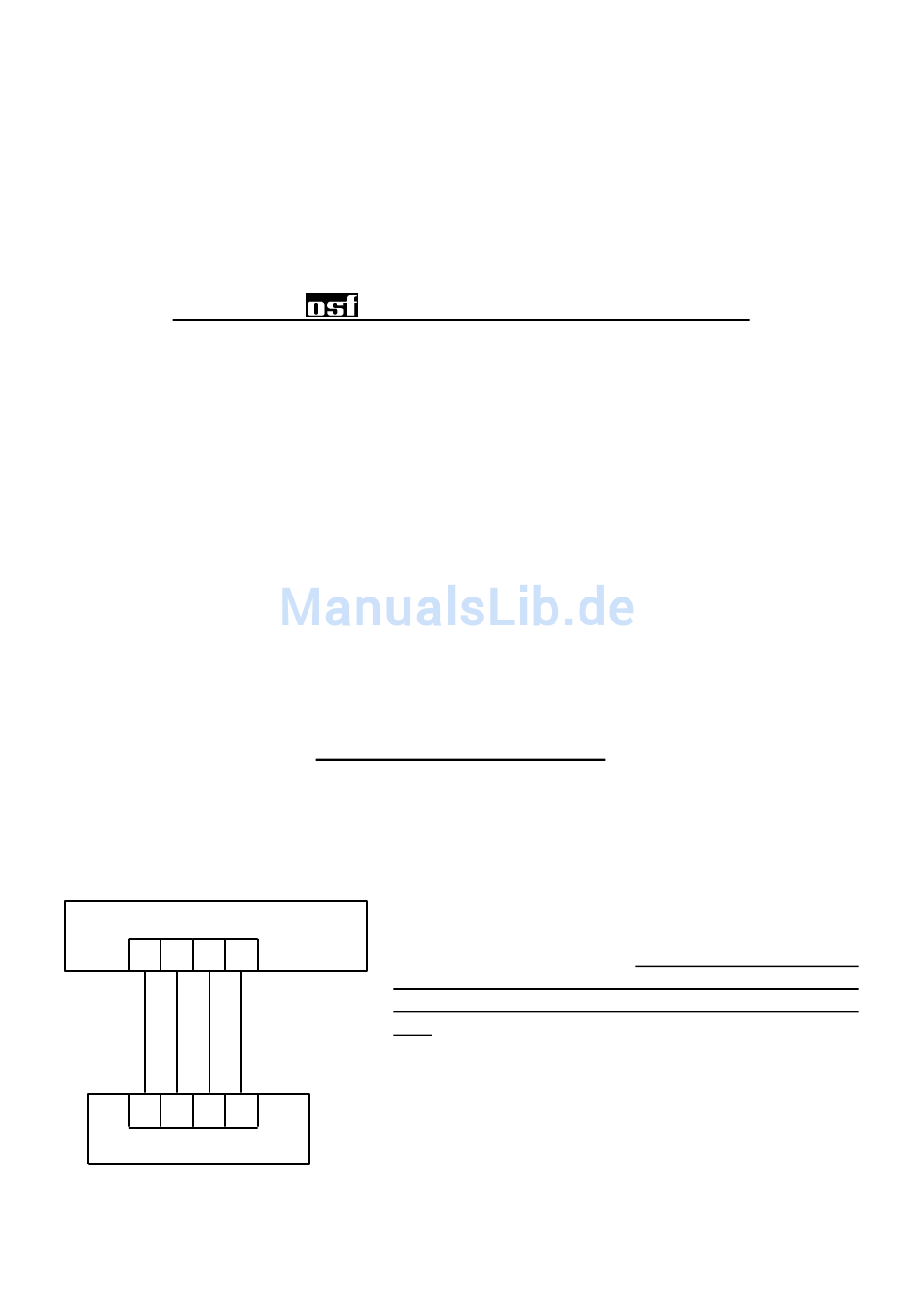

Verbindung zur Filtersteuerung Pool-Control-2000:
Filtersteuerung PC-2000
35 36
37 38
35 36
37 38
Externes Bedienteil
Bedienungsanleitung Filtersteuerung PC-2000
- Bedienteils in den Fliesenrahmen
Elektrischer Anschluss:
durchgeführt
Zur Verbindung mit der Filtersteuerung dient eine
4adrige Telefonleitung (Art.Nr.3100000500) mit einer
Länge von maximal 50m. Eine Verlegung der Ver-
bindungsleitung in der Nähe von Netzleitungen ist zu
vermeiden, um mögliche Störeinflüsse auszuschlie-
ßen.
Seite: 2
werden!
Die
beiliegenden
