An die Klemmen 1, 2, 3 und 4 können zwei Fernschalter angeschlossen werden.
Diese Klemmen führen Netzspannung!
Das Öffnen des Kontaktes zwischen den Klemmen 1 und 2 bewirkt eine sofortige
Abschaltung von Filterpumpe, Dosiertechnik und Heizung.
Das Schließen des Kontaktes zwischen den Klemmen 3 und 4 bewirkt, dass die Filteranlage
eingeschaltet wird.
mindestens 10 Sekunden geschlossen ist, startet der Rückspülvorgang.
An den Klemmen 29 und 30 kann ein potentialfreier Endschalter angeschlossen werden, mit dem bei
geschlossener Abdeckung automatisch auf ECO-Betrieb umgeschaltet wird.
Externes Bedienfeld (alte Ausführung ohne Touch Screen Monitor)
An die Klemmen 57-60 kann ein externes Bedienfeld in Unterputz- (Art. Nr.
310.000.0420) oder Aufputz-Ausführung (Art. Nr. 310.000.0410) angeschlossen
werden. Zur Verbindung mit der Filter-Rückspülsteuerung dient eine 4-adrige
Telefonleitung (Art. Nr. 3100000500) mit einer Länge von maximal 50m.
Eine Verlegung der Verbindungsleitung in der Nähe von Netzleitungen ist zu
vermeiden, um mögliche Störeinflüsse auszuschließen.
An die Klemmen 57, 58, 61 und 62 kann ein externes Touch-Screen Bedienfeld (Art.
Nr. 212.070.0520) angeschlossen werden. Zur Verbindung mit der Filter-
Rückspülsteuerung dient eine 4adrige Leitung 4x0,5mm² (z.B. J-Y(St)Y 2x2x0,8, Art.
Nr. 102.000.1012) mit einer Länge von maximal 50m.
Eine Verlegung der Verbindungsleitung in der Nähe von Netzleitungen ist zu
vermeiden, um mögliche Störeinflüsse auszuschließen.
Montage- und Bedienungsanleitung EUROMATIK.net

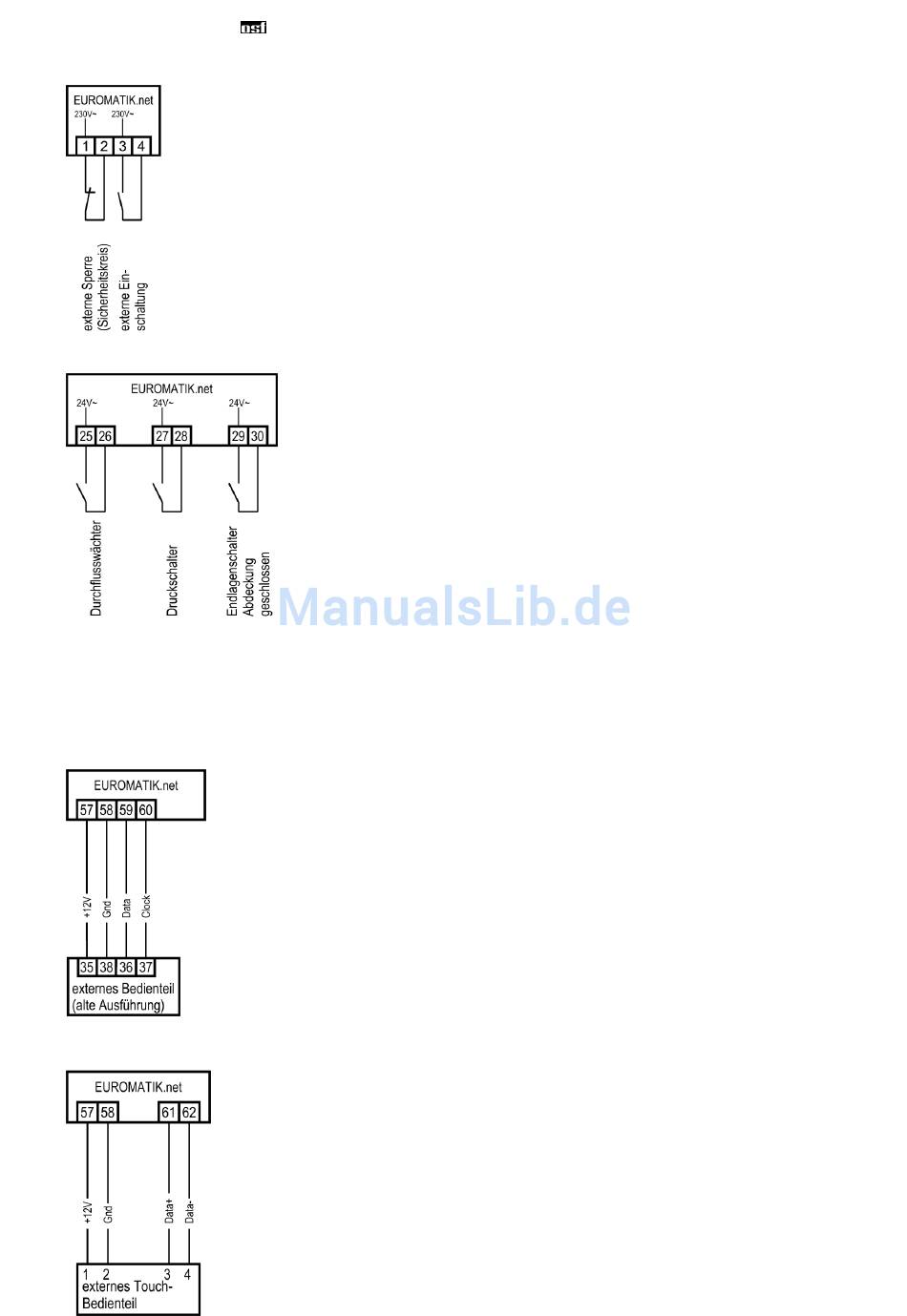

Anschluss von Fernschaltern
Weitere Schalteingänge
Statt der werksseitig zwischen den Klemmen 25 und 26 eingefügten Brücke
kann ein Durchflusswächter oder ein Druckwächter angeschlossen werden,
um die Pumpe zusätzlich vor Trockenlauf zu schützen. Sein Kontakt muss
im Filterbetrieb spätestens 10 Sekunden nach Anlaufen der Filterpumpe
geschlossen sein, sonst wird die Filterpumpe ausgeschaltet, und die
Störmeldelampe leuchtet auf. Im Rückspülbetrieb wird dieser Kontakt nicht
abgefragt.
An die Klemmen 27 und 28 kann ein Druckschalter angeschlossen werden,
der in der Druckleitung oder im Manometeranschluss des Zentralventils
installiert wird. Wenn der potentialfreie Kontakt des Druckschalters
Endschalter Abdeckung:
Externes Touch-Screen-Bedienfeld
Seite 13 (40)
Durchflusswächter
Druckschalter:
