können nicht entfallen, bzw. dürfen nicht überbrückt werden. Weitere Einstellmöglichkeiten finden Sie unter:
„Konfiguration der Niveauregelung"

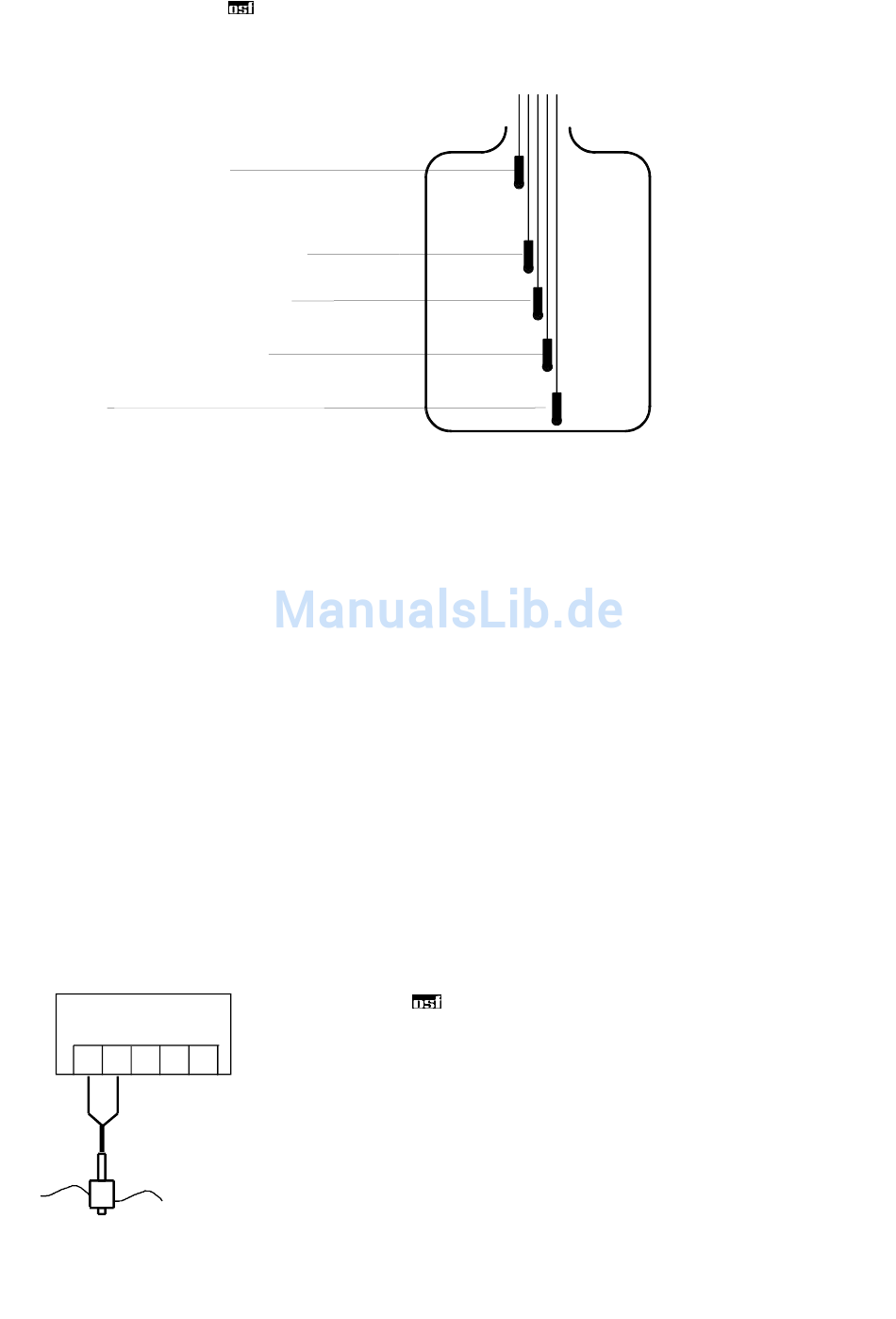

Funktion der einzelnen Tauchelektroden
Zwangseinschaltung EIN
Zwangseinschaltung AUS
Doppelfunktion:
Magnetventil ZU
Magnetventil AUF
Doppelfunktion:
Trockenlaufschutz: Pumpe EIN
Trockenlaufschutz: Pumpe AUS
Masse
Funktionshinweise der Niveauregelung für Auffangbehälter:
Die Niveauregelung für Auffangbehälter hat folgende Funktionen:
a) Regelung des Wasserstandes.
Wenn durch Wasserverlust in Schwimmbad, z.B. durch Verdunstung oder Rückspülung, der
Wasserspiegel bis unterhalb der Tauchelektrode "Magnetventil AUF" (Klemme 45) absinkt, öffnet
das Magnetventil (Klemme U9) und das einströmende Frischwasser führt zu einer Anhebung des
Wasserspiegels. Sobald
"Magnetventil ZU" (Klemme 46) erreicht und die betreffende Elektrode berührt, schließt das
Magnetventil den Frischwasserzulauf.
b) Trockenlaufschutz der Filterpumpe.
Wenn durch Wasserverlust im Auffangbehälter, z.B. durch Rückspülung, der Wasserstand bis
unterhalb der Tauchelektrode "Trockenlaufschutz Pumpe AUS" (Klemme 44) absinkt, schaltet die
Niveauregelung die Filterpumpe aus, damit diese nicht durch Wassermangel beschädigt wird.
Sobald der Wasserstand wieder bis auf Höhe der Elektrode "Trockenlaufschutz Pumpe EIN"
(Klemme 45) gestiegen ist, und die besagte Elektrode berührt, schaltet die Niveauregelung
automatisch die Filtersteuerung wieder ein.
c) Zwangseinschaltung.
Wenn durch Wasserverdrängung im Schwimmbad der Wasserstand im Auffangbehälter ansteigt
und die Tauchelektrode "Zwangseinschaltung EIN" (Klemme 47) berührt, schaltet Niveauregelung
eigenständig die Filterpumpe ein. Nun wird das Wasser zurück in das Schwimmbad gepumpt, und
somit wird unnötiger Verlust von kostbarem Wasser vermieden. Die Tauchelektrode
"Zwangseinschaltung EIN" ist einige cm tiefer als der Überlauf zu platzieren.
Weitere Einstellmöglichkeiten finden Sie unter: „Konfiguration der Niveauregelung".
Euromatik.net
43 44 45 46 47
Schwimmerschalter
Montage- und Bedienungsanleitung EUROMATIK.net
der
steigende Wasserspiegel die
Schwimmbäder mit Skimmer
Als Sensor ist ein
Schwimmerschalters kann mit einer bauseitigen Leitung (2x0,75mm²) bis auf
50m verlängert werden. Bitte beachten Sie, dass die Verbindung unbedingt
wasserdicht ausgeführt werden muss. Die Anschlussleitung des Schwimmer-
schalters darf nicht zusammen mit anderen stromführenden Leitungen verlegt
werden.
In dieser Betriebsart wird in Verbindung mit dem Mini-Schwimmerschalter
automatisch eine Zeitverzögerung aktiv. Diese einstellbare Zeitverzögerung
verhindert zu häufige Schaltvorgänge infolge von Wellenbewegungen des
Schwimmbadwassers.
„Konfiguration der Niveauregelung".
Seite 15 (40)
Mini-Schwimmerschalter zu verwenden. Die Leitung des
Weitere
Einstellmöglichkeiten
Im Normalbetrieb pendelt
der Wasserstand zwischen
den Elektroden "Magnet-
ventil ZU" u. "Magnetventil
AUF"
Die
Höhenunterschiede
sind von den individuellen
Gegebenheiten abhängig.
Um
ausreichende
Schaltabstände
erreichen, sind mindestens
5 cm sicherzustellen.
Position der
Tauchelektrode
finden
Sie
zu
unter:
