Montage- und Bedienungsanleitung
Das
-Aufputz-Bedienfeld ermöglicht die Fernsteuerung wichtiger Funktionen der
Whirlpoolsteuerung Whirlpool control, z. B. von der Schwimmhalle aus.
Das Bedienfeld ist zur Unterputz-Montage mit Hilfe des mitgelieferten Fliesenrahmens
vorgesehen. Vor Öffnen des Gehäuses ist das Gerät unbedingt spannungsfrei zu
schalten.

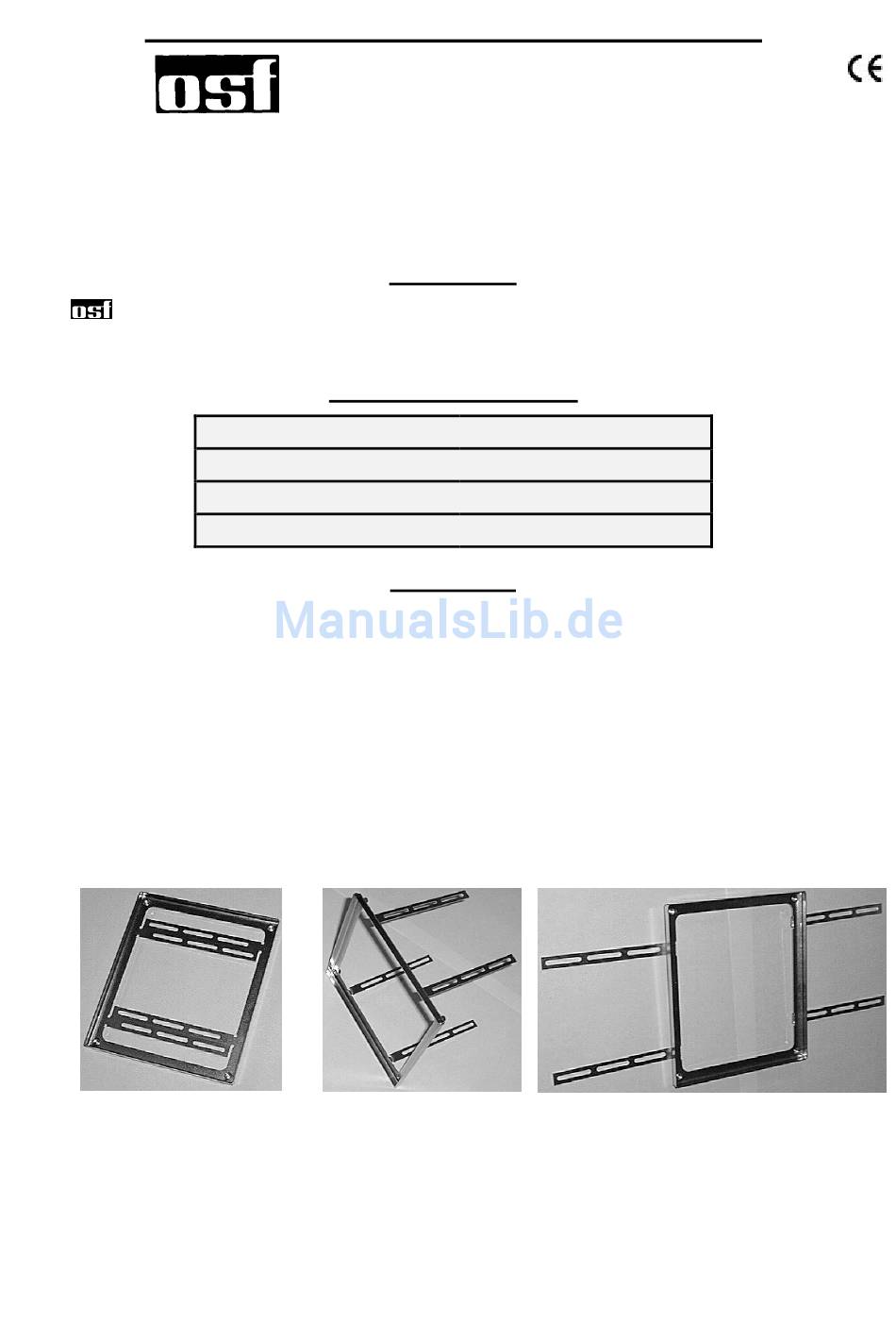

Der Einbau des Fliesenrahmens erfolgt durch den Fliesenleger während der Verlegung der
Fliesen.
1.)
Fliesenrahmen vorbereiten:
Alle vier Befestigungslaschen nach hinten, und anschließend nach außen biegen.
Fliesenrahmen
2.)
An dem vorgesehenen Montageplatz in der Wand eine Aussparung ausarbeiten,
die später den Mauerkasten aufnimmt.
whirlpool control
externes Bedienfeld (Unterputz)
Technische Daten:
Abmessungen:
Betriebsspannung:
max. Leitungslänge:
Schutzart:
Befestigungslaschen
nach hinten biegen
Art. Nr. 3100000420
Funktion:
195mm x 175mm x 30mm
12V Sicherheitskleinspannung
Montage:
Befestigungslaschen nach außen
biegen
50m
IP 65

Werbung

loading

Verwandte Anleitungen für OSF 3100000420

Inhaltszusammenfassung für OSF 3100000420

  • Seite 1 Montage- und Bedienungsanleitung whirlpool control externes Bedienfeld (Unterputz) Art. Nr. 3100000420 Funktion: -Aufputz-Bedienfeld ermöglicht die Fernsteuerung wichtiger Funktionen der Whirlpoolsteuerung Whirlpool control, z. B. von der Schwimmhalle aus. Technische Daten: Abmessungen: 195mm x 175mm x 30mm Betriebsspannung: 12V Sicherheitskleinspannung max. Leitungslänge:...
  • Seite 2 Bedienungsanleitung Unterputz-Bedienteil für whirlpool control Seite: 2 Fliesenrahmen vor der Wandaussparung folgendermaßen ausrichten: • waagerecht • lotrecht • die Vorderkante des Fliesenrahmens muß mit den Fliesen bündig sein! Befestigungslaschen mittels Schrauben oder Nägel an der Wand fixieren und mit Mörtel oder Fliesenkleber befestigen. Fliesen bis direkt an die Außenkante des Fliesenrahmens verlegen.

  • Seite 3: Bedienelemente Auf Der Frontplatte

    Bedienungsanleitung Unterputz-Bedienteil für whirlpool control Seite: 3 Bedienelemente auf der Frontplatte: Steuerung EIN/AUS LCD-Anzeige Uhrzeit einstellen Schaltuhr programmieren Handbetrieb Kontrollleuchte Solarheizung Kontrollleuchte Zusatzheizung Temperatur wählen Störmeldung quittieren Kontrollleuchte Filterpumpe Zusatzausgang EIN/AUS Verstelltasten Normale Betriebsanzeige bei ausgeschalteter Filteranlage mit 23,1 °C 14:25 betriebsbereit aktueller Wassertemperatur und Uhrzeit.
  • Seite 4 Bedienungsanleitung Unterputz-Bedienteil für whirlpool control Seite: 4 Wenn die Steuerung eine Störung erkennt (z.B. Motorschutz), Störmeldung leuchtet diese Taste rot auf. Diese Störungsmeldung muß mit quittieren dieser Taste quittiert werden, damit der normale Betrieb der Anlage fortgesetzt werden kann. Mit dieser Taste wird ein Zusatzausgang (Klemme U4, 230V) Zusatzausgang angesteuert, mit dem z.B.
  • Seite 5 Bedienungsanleitung Unterputz-Bedienteil für whirlpool control Seite: 5 . Pumpe EIN: drücken ⇒ in der Anzeige erscheint ----> --:-- 1. Taste . Bei Betrieb der Schaltuhr als Wochenschaltuhr wird zusätzlich der jeweilige Wochentag angezeigt. 2. Mit den Tasten kann jetzt die gewünschte Einschaltzeit eingestellt werden.
  • Seite 6 Bedienungsanleitung Unterputz-Bedienteil für whirlpool control Seite: 6...
