Bedienelemente Auf Der Frontplatte - OSF 3100000420 Montage- Und Bedienungsanleitung

Steuerung EIN/AUS
Schaltuhr programmieren
Handbetrieb
Störmeldung quittieren
Zusatzausgang EIN/AUS
LCD
23,1 °C
betriebsbereit
LCD
23,4 °C
Filterbetrieb
LCD
23,4 °C
Nachlaufzeit
LCD
23,4 °C
Zwangseinsch.
LCD
23,4 °C
Pumpe gesperrt
LCD
23,4 °C
Pumpe überlastet
LCD
23,4 °C
Netzphase fehlt!
LCD
Fühler def.
betriebsbereit
Steuerung
EIN/AUS
Handbetrieb
Bedienungsanleitung Unterputz-Bedienteil für whirlpool control

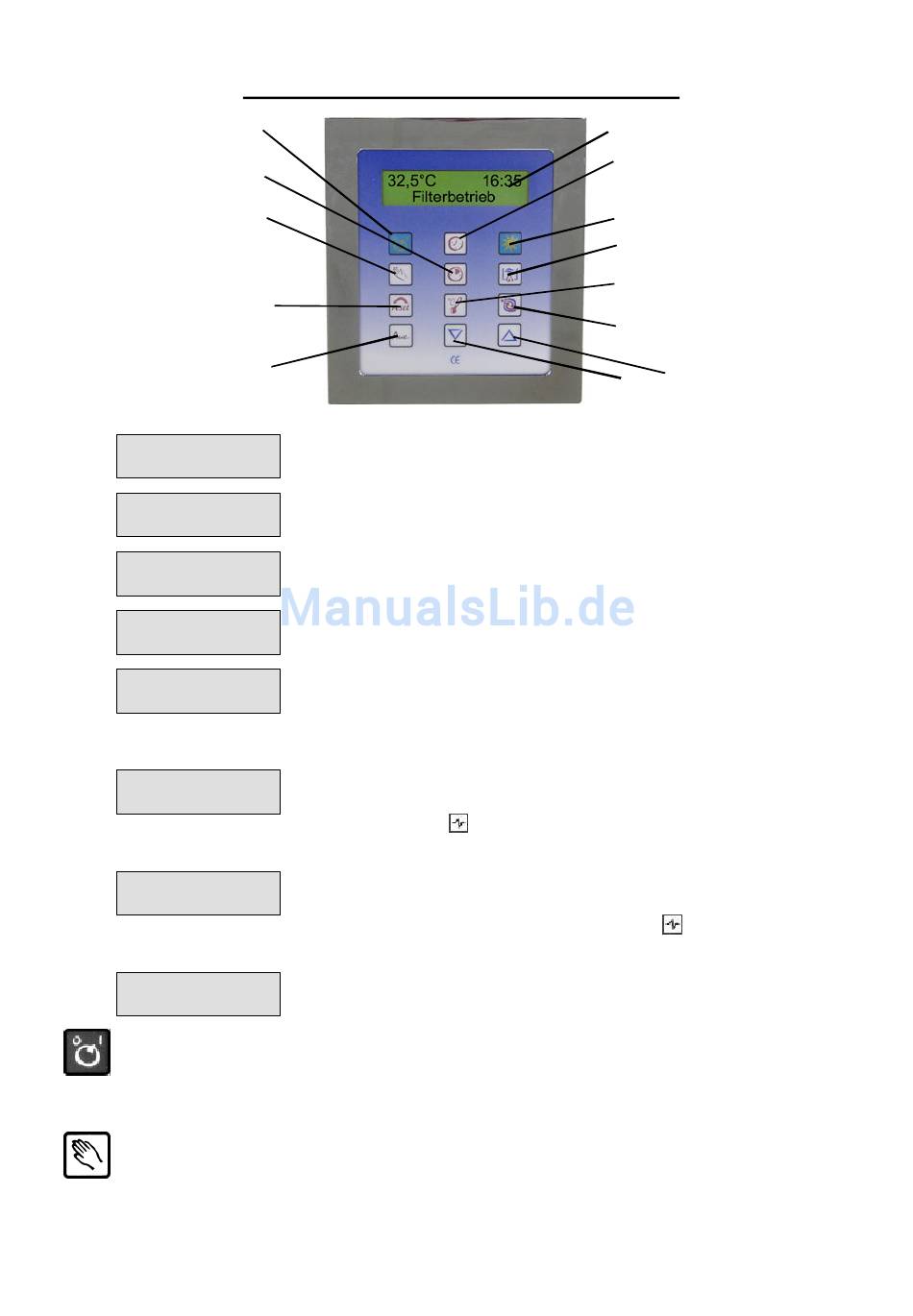

Bedienelemente auf der Frontplatte:

Normale Betriebsanzeige bei ausgeschalteter Filteranlage mit
14:25
aktueller Wassertemperatur und Uhrzeit.
Normale Betriebsanzeige bei eingeschalteter Filteranlage mit
14:46
aktueller Wassertemperatur und Uhrzeit.
Die Filterpumpe läuft nach Ausschalten der Heizung vorüber-
14:46
gehend nach.
Die Filterpumpe ist von der Rückspülsteuerung EUROTRONIK-1
14:46
oder der Niveauregelung NR-12-TRS-2 eingeschaltet worden.
Die Filterpumpe ist durch die Rückspülsteuerung
14:46
EUROTRONIK-1, die Niveauregelung NR-12-TRS-2, einen an
Klemmen 9 und 10 angeschlossenen Fernschalter oder den
Wicklungsschutzkontakt ausgeschaltet worden.
Die Massagepumpe ist durch den elektronischen Motorschutz
14:46
ausgeschaltet worden. Um die Pumpe wieder einzuschalten
muß die Taste
abgekühlt ist.
Die Massagepumpe ist ausgeschaltet worden, weil nicht in allen
14:46
3 Phasen des Drehstromnetzes Strom fließt. Um die Pumpe
wieder einzuschalten muß die Taste
nachdem der Fehler behoben ist.
Die Temperaturregelung ist außer Betrieb, weil der Temperatur-
14:25
fühler nicht angeschlossen oder defekt ist.
Mit dieser Taste kann die gesamte Steuerung ein- und aus-
geschaltet werden. Achtung! Die Steuerung wird damit nicht
spannungsfrei geschaltet! Wenn die Steuerung eingeschaltet ist,
leuchtet diese Taste.
Mit dieser Taste kann die Filterpumpe manuell, unabhängig von
der Zeitschaltuhr eingeschaltet werden. Die Taste leuchtet bei
Handbetrieb.
Seite: 3
LCD-Anzeige
Uhrzeit einstellen
Kontrollleuchte Solarheizung
Kontrollleuchte Zusatzheizung
Temperatur wählen
Kontrollleuchte Filterpumpe
Verstelltasten
gedrückt werden, nachdem die Pumpe
gedrückt werden,
