Signalanschlüsse
Eingänge sind immer weiblich und nehmen männliche Stecker auf, um-
gekehrt sind Ausgänge immer männlich – alles in allem ein nachvoll-
ziehbares Prinzip. Schalten Sie vor dem ersten Anschluss und bei allen
weiteren Kabelanschlussarbeiten das Gerät und alle daran anzuschlie-
ßenden Geräte aus (Ein-/Aus-Schalter auf der Rückseite). Andernfalls
können Ihr Gehör, Kopfhörer oder andere Geräte Schaden nehmen!
XLR-Buchsen

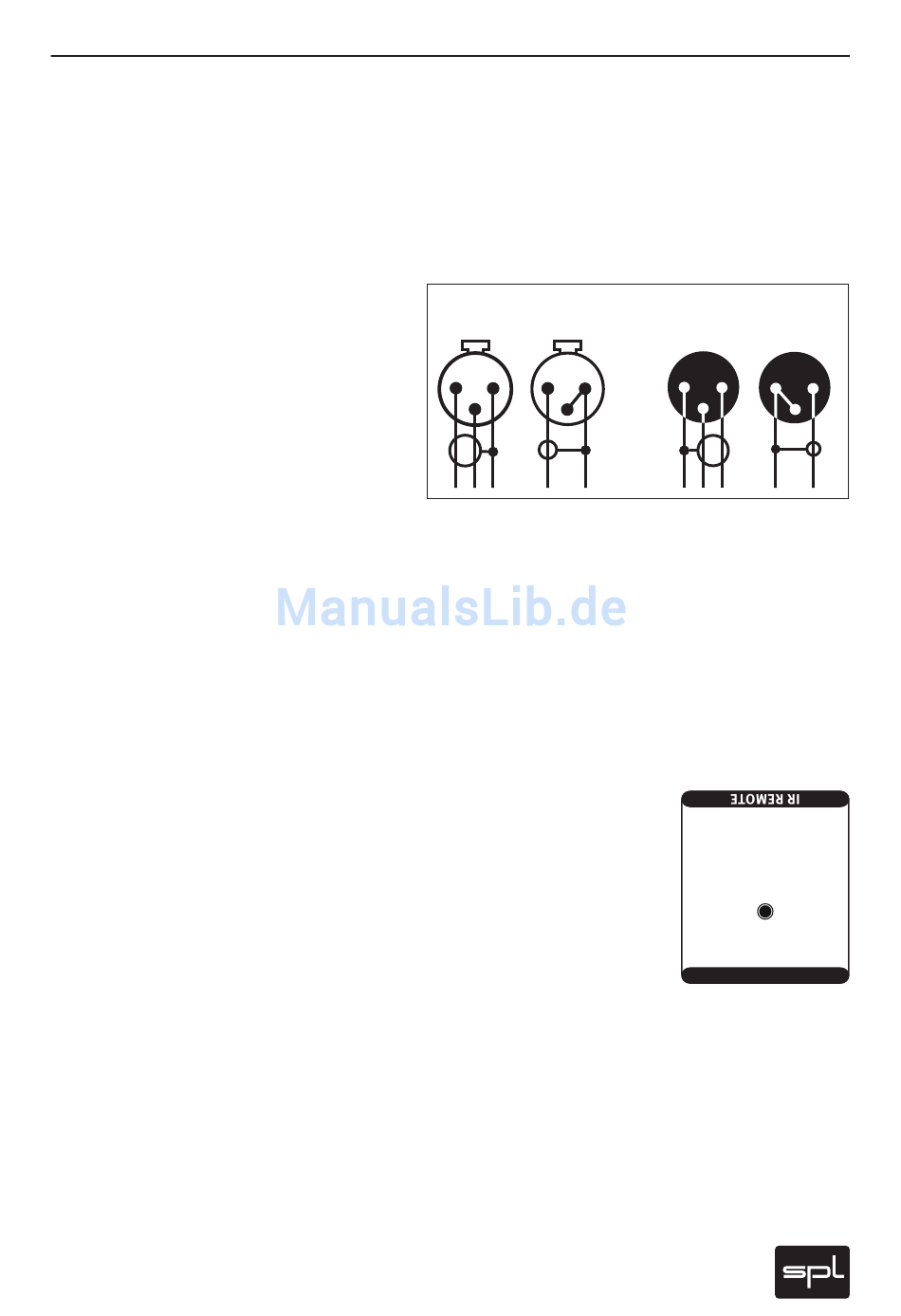

Die Abbildung zeigt die Pinbelegung aller
XLR-Buchsen. Sie sind symmetrisch be-
schaltet und haben drei Leiter. Ebenso ist
die korrekte Polung der Leiter ersichtlich,
falls Sie eine Verbindung über eine unsym-
metrische Verkabelung herstellen müssen.
XLR-Buchsen mit anderen Anschlüssen verbinden
Die Herstellung unsymmetrischer Verbindungen über XLR-Buchsen,
beispielsweise von einem CD-Player oder zu einer Endstufe mit Cinch-
Eingängen, ist problemlos und ohne Adapter möglich. Wir empfehlen
die Verwendung fertig konfigurierter Kabel von XLR auf Cinch oder
Klinke, um auf Adapter verzichten zu können. Solche Kabel sind im
Fachhandel erhältlich. Die korrekte Polung der drei XLR-Leiter ist in der
Grafik oben zu sehen, anhand dieser Information kann der Fachhandel
die richtige Kabelkonfiguration bestimmen.

Learn Button: Eine Fernbedienung verstehen

Das Lautstärkepotentiometer des Phonitor 2 ist motorisiert und
kann mit jeder Fernbedienung geregelt werden. Dazu muss zunächst
der Lern-Modus am Phonitor 2 aktiviert werden. Anschließend be-
stimmen Sie zwei beliebige Tasten einer Infrarot-Fernbedienung zur
Lautstärkeerhöhung und -verringerung und speichern sie im Phonitor 2.
1. Drücken Sie den LEARN BUTTON auf der Rückseite. Die VU-Anzeigen
leuchten nun rot.
2. Richten Sie Ihre Fernbedienung auf die VU-Anzeigen und drücken
Sie zuerst die Taste, die Sie für die Lautstärkeverringerung vorgese-
hen haben. Die VU-Anzeigen leuchten pro Tastendruck einmal auf.
Drücken Sie nun dieselbe Taste so oft, bis die VU-Anzeigen dreimal
kurz hintereinander flackern – jetzt ist die Taste programmiert.
3. Führen Sie ohne Unterbrechung des Lernmodus den gleichen
Vorgang mit der Taste für die Lautstärkeerhöhung durch.
